直流高压发生器电压稳定度怎么看？定义、影响因素与提升方法详解

直流高压发生器的电压稳定度是什么意思？为什么同样设置100kV，有的设备输出电压比较平稳，有的设备却会出现明显波动？在进行直流耐压、泄漏电流以及氧化锌避雷器试验时，电压稳定度到底会对测试结果产生多大影响？这些问题看起来简单，但实际上与直流高压发生器的电源结构、控制方式、负载特性和高压输出环节都有关系。

所谓直流高压发生器电压稳定度，通常是指设备在规定的输入电源条件、负载变化或规定工作时间内，输出直流高压保持稳定的能力。简单理解，就是试验人员把输出电压设定在某一个值以后，在工作条件发生一定变化时，输出电压不要出现过大的偏差。

电压稳定度并不是一个单独决定设备性能的指标。实际评价直流高压发生器时，还需要结合输出电压精度、测量精度、纹波系数、负载特性以及长期运行稳定性等指标综合判断。特别是对于需要在规定电压下保持一定时间的直流耐压试验，电压输出是否稳定，会直接关系到试验过程是否容易控制。

从工作原理来看，直流高压发生器通常需要经过整流、逆变、高频升压、高压整流和滤波等环节，将输入电源转换为所需要的直流高压。现代直流高压发生器还会采用电压采样、电流采样以及闭环反馈控制，通过实时检测输出状态来调整控制信号，使输出电压尽量保持在设定值附近。

因此，影响直流高压发生器电压稳定度的第一个因素，就是控制系统。没有稳定的反馈控制，仅依靠简单的开环调节，很难在负载发生变化时始终保持输出稳定。采用闭环控制后，系统可以检测实际输出电压，并与设定值进行比较，再根据偏差调整功率器件的控制参数。

在这一过程中，PWM脉宽调制技术也发挥着重要作用。通过改变PWM信号的占空比，可以调节高频逆变部分的能量传递。当输出电压出现下降趋势时，控制系统可以根据反馈信号调整PWM控制量，使输出电压重新回到设定范围。因此，PWM与闭环反馈结合，是目前很多高频直流高压电源常见的控制方式。

负载变化也是影响电压稳定度的重要因素。以电缆直流耐压试验为例，试验开始阶段电缆需要充电，设备输出电流通常会经历明显变化；进入稳定阶段后，电流逐渐降低。如果直流高压发生器的负载适应能力不足，负载变化就可能引起输出电压波动。

不同被试品的负载特性也存在明显区别。电缆、发电机定子绕组等具有较大电容量的设备，与氧化锌避雷器等非线性负载相比，对高压电源的动态响应要求并不完全相同。因此，在选择直流高压发生器时，不能只看最大输出电压，还需要考虑试验对象的容量和工作特点。

输入电源质量同样会影响直流高压发生器电压稳定度。当输入交流电压发生较大波动时，前级整流和功率变换环节的工作状态也会受到影响。如果设备输入端缺少相应的稳定和保护措施，输入电源变化就可能进一步传递到高压输出端。

高频变压器和高压整流滤波部分也是影响电压稳定度的关键环节。高频变压器的设计、磁芯材料、绕组参数以及绝缘结构都会影响能量传输效率和工作状态。后级的高压整流、滤波电路则直接影响直流高压输出质量。如果滤波设计不合理，不仅可能造成输出电压波动，还可能导致纹波增大。

纹波与电压稳定度容易被混为一谈，但二者并不是完全相同的概念。电压稳定度主要关注输出电压在规定条件变化下的变化程度，而纹波更多描述直流输出中叠加的周期性或随机波动。两项指标都会影响高压试验，但评价的侧重点不同。

环境条件也不能忽视。直流高压发生器属于高压电气设备，温度、湿度、灰尘以及绝缘状态都会影响设备长期运行。特别是在潮湿环境中，高压绝缘部件表面可能形成泄漏通道，设备内部元件也可能受到影响。因此，保持设备清洁、干燥，并按照设备要求进行定期检查，是保证电压稳定性的重要基础。

那么，怎样提高直流高压发生器的电压稳定度？首先是优化高压电源的控制结构。采用稳定的闭环反馈控制，合理设计电压采样和电流采样电路，并通过合适的控制算法及时修正输出偏差，可以有效改善高压输出的稳定性。

其次，需要提高功率变换和高压整流滤波部分的设计水平。合理选择功率器件、高频变压器和滤波元件，优化电路参数，使各级电路在额定工作范围内保持稳定运行，可以降低由于功率环节变化造成的输出波动。

第三，要合理控制设备的负载范围。任何直流高压发生器都有自身的额定电压和额定电流，超过设计工作范围后，输出稳定性和设备安全性都可能受到影响。因此，在进行电缆、发电机、变压器等设备直流高压试验时，应根据被试品实际参数选择合适的设备规格。

第四是改善测量与反馈系统。电压采样电路如果精度不足，或者受到电磁干扰，控制系统得到的反馈数据就可能存在偏差。直流高压发生器工作环境通常具有较强的电场和电磁干扰，因此采样电路的屏蔽、隔离、滤波以及信号处理同样重要。

第五是做好设备维护。高压输出部件、连接线、绝缘支撑件以及测量回路如果出现污秽、受潮、接触不良等问题，都可能导致输出状态发生变化。定期检查设备并及时处理异常，不仅能够保持直流高压发生器电压稳定度，也有助于提高试验安全性。

对于现场试验人员来说，判断直流高压发生器电压是否稳定，不能只观察仪表上的数字是否“完全不动”。高压设备在实际工作中存在一定的测量误差和正常波动，更重要的是观察其是否保持在规定的技术指标范围内，以及负载变化、升压和长时间运行过程中有没有明显异常。

在直流耐压试验中，电压稳定度的重要性尤其明显。设备升至规定试验电压后，需要在规定时间内保持高压状态。如果输出电压频繁大幅波动，试验人员就需要不断调节设备，不仅增加操作难度，也可能影响试验过程的规范性。

在氧化锌避雷器试验中，电压稳定度同样值得关注。U1mA试验需要根据泄漏电流变化确定对应的参考电压，电压控制是否平稳会影响现场读数和判断。进行0.75U1mA泄漏电流测试时，也需要将输出电压调整到计算得到的目标值，并保持相对稳定。

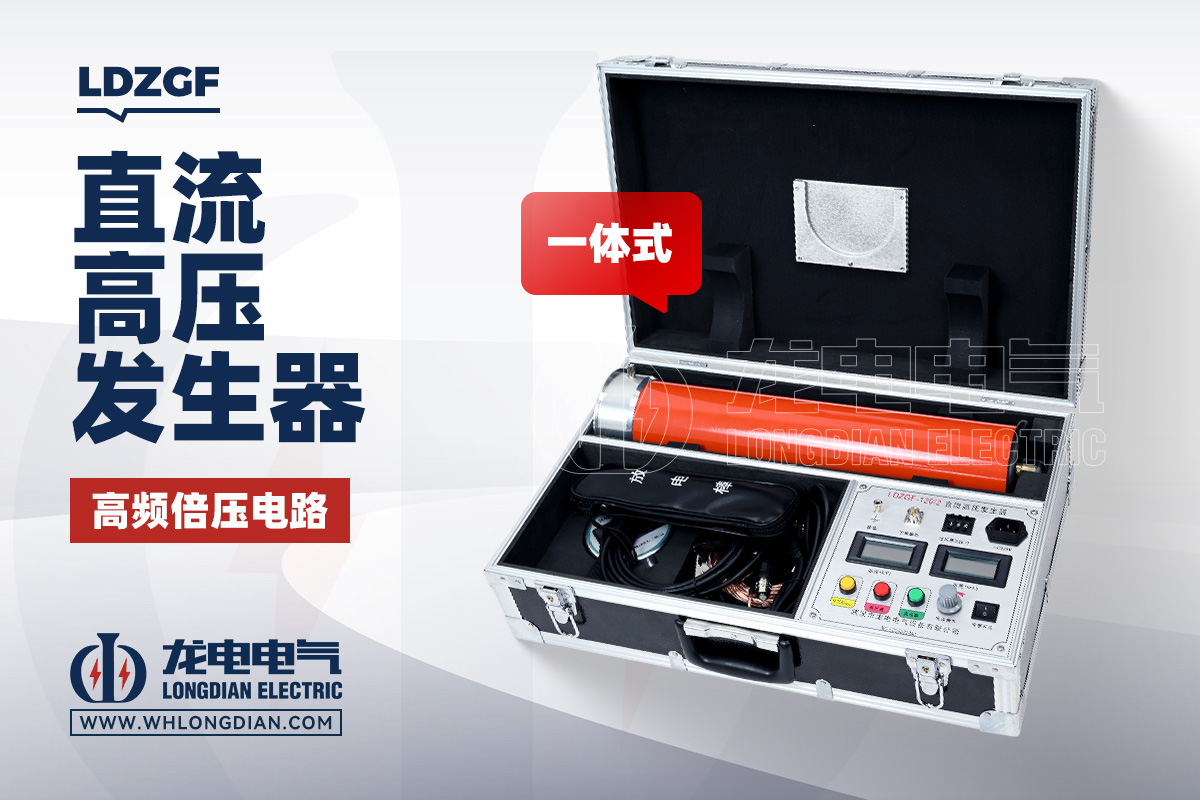

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，采用高频PWM控制及闭环反馈技术，通过电压、电流采样对输出状态进行实时控制，可用于电缆、氧化锌避雷器、发电机、变压器等设备的直流高压试验。实际使用时，可根据被试品电压等级和试验要求选择对应规格。

在LDZGF直流高压发生器的应用过程中，电压稳定性不仅取决于控制系统，也与高压变压器、整流滤波、采样反馈和整机保护等部分有关。因此，用户在进行设备选型时，不建议只关注“最大输出电压”，还应查看输出稳定度、纹波系数、测量精度、额定输出电流、连续工作能力等技术指标，并结合实际试验场景进行判断。

需要注意的是，不同厂家对“电压稳定度”的具体定义、测试条件和指标表达方式可能存在差异。例如有的技术资料以输入电压变化条件下的输出变化来描述，有的则关注负载变化时的输出变化。因此，比较两台直流高压发生器时，应先确认指标的测试条件和计算方法，不能只比较一个百分比数字。

总的来说，直流高压发生器电压稳定度是评价高压电源输出性能的重要指标之一。它受到输入电源、负载变化、PWM控制、闭环反馈、高频变压器、高压整流滤波、采样系统以及工作环境等多方面因素影响。提高电压稳定度，也不是依靠单个元件就能实现，而需要从电源结构、控制系统、高压绝缘、测量反馈和整机维护等方面综合考虑。

对于电力试验现场而言，一台电压输出稳定的直流高压发生器能够让升压、恒压和泄漏电流测试更加容易控制。武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于多种电气设备的直流高压试验。实际选型和使用时，应根据被试品参数、试验电压、试验时间及相关国家标准、行业标准和设备技术要求合理配置。
