直流高压发生器高频倍压电路怎么工作？级数设计与输出电压关系详解

直流高压发生器为什么能够把较低的电压逐级升高到几十千伏、上百千伏甚至更高？高频倍压电路中的“级数”越多，输出电压是不是就越高？为什么实际设备不能无限增加倍压级数？这些问题与直流高压发生器的高频逆变、高压整流、倍压电路以及负载特性都有直接关系。理解高频倍压电路的工作方式，可以更直观地看懂直流高压发生器的内部结构和输出电压形成过程。

高频倍压电路是很多直流高压发生器中的重要升压环节。它通常与高频逆变、高频升压变压器、高压整流和滤波等部分配合工作。设备先将输入电能转换成较高频率的交流电，再经过高频变压器进行升压，最后利用二极管、电容组成的倍压网络，将交流高压进一步转换并叠加成所需的直流高压。

常见的倍压电路包括半波倍压、全波倍压以及Cockcroft-Walton等结构。其基本思路都是利用二极管的单向导电特性和电容的储能、串联叠加作用，使不同级电容在交替充电后形成逐级累加的电压。简单理解，就是让每一级电路承担一部分电压，并将各级电压叠加到输出端，从而获得较高的直流电压。

在理想条件下，倍压电路的输出电压与输入交流峰值及倍压级数存在近似的比例关系。以典型的多级倍压电路为例，理论空载输出电压可以近似理解为“输入峰值电压×有效倍压级数”的关系。假设某一级输入交流峰值为10kV，采用理想状态的10级倍压结构，理论空载输出可以达到约100kV。

但实际直流高压发生器的输出电压并不会严格等于这个简单计算结果。由于二极管存在正向压降，高压电容存在损耗，电路存在漏电，同时被试品还会形成实际负载，因此实际输出电压通常低于理想空载计算值。随着负载电流增加，输出电压还会进一步出现压降。

因此，设计直流高压发生器时，不能简单理解为“增加一级倍压电路，就一定能够得到固定增加量的高压”。实际输出与输入交流峰值、倍压级数、工作频率、电容容量、负载电流以及电路损耗等因素共同有关。

高频工作是现代直流高压发生器的重要特点之一。与传统工频升压方式相比，提高工作频率以后，在相同功率条件下，高频变压器等磁性元件可以采用更小的体积设计。在高压发生器中，高频逆变器先产生高频交流电，再送入高频升压变压器。升压后的高频交流电进入倍压整流部分，最终转换为直流高压。

工作频率不仅影响设备体积，也会影响倍压电路的性能。对于采用电容储能的高频倍压电路来说，频率提高后，在一定条件下电容的充放电次数增加，可以改善一定范围内的输出能力。不过，频率并不是越高越好。过高的工作频率会增加开关器件损耗、变压器损耗以及电磁兼容设计难度，因此需要根据输出电压、输出电流和整机效率进行合理设计。

倍压级数是设计高压发生器时需要重点考虑的参数之一。级数较少时，需要由高频变压器提供较高的单级交流电压才能获得目标直流电压；级数增加以后，可以降低单级所需要承受的电压，使整个高压输出能够通过多级电压逐步叠加实现。但级数增加并不意味着设备性能一定提升。

原因在于倍压级数越多，电路中的高压元件数量也会增加。二极管、电容以及连接结构都需要承受相应的电压应力。与此同时，随着级数增加，电路等效内阻、分布电容和漏电损耗等因素也会更加明显，在一定负载条件下容易导致输出电压下降和纹波增加。

对于直流高压发生器而言，还存在一个非常重要的问题，就是电压分布。多级倍压电路中的不同位置承受的电压并不完全相同，因此每一级高压二极管、高压电容及相关绝缘结构都必须根据实际电压应力进行选择。设计时不仅要考虑额定输出电压，还需要考虑启动过程、负载变化、异常状态以及过电压等情况。

高压电容是倍压电路中的关键元件。电容容量不足时，负载变化可能造成更加明显的输出电压下降，同时输出纹波也可能增大。适当提高电容容量，可以降低一定范围内的电压波动，但电容体积、绝缘要求、成本和充电时间也会随之增加。因此，电容量需要根据工作频率、输出电流、目标纹波和整体结构进行综合设计。

举一个简化的例子。假设某高频升压变压器提供10kV峰值交流电压，在理想条件下采用10级倍压结构，理论空载输出可以按照约100kV进行估算。但实际设备中还存在二极管压降、电容损耗、绝缘泄漏和负载压降，所以最终输出不会简单等于100kV。工程设计阶段必须通过具体电路参数和实际测试确定最终输出能力。

负载也是影响高频倍压电路输出的重要因素。在空载情况下，倍压电路能够较快建立高压；当连接电缆、发电机绕组、变压器绕组等被试品后，被试品的电容量和泄漏电流会成为实际负载。尤其是在试验开始阶段，具有较大电容量的被试品需要一定的充电电流，这时高压发生器必须提供足够的能量，才能保证升压过程正常进行。

这也是为什么选择直流高压发生器时不能只看“最大输出电压”。一台标称输出100kV的设备，如果输出电流能力较小，面对大容量电缆等被试品时，其升压速度和带载能力可能与实际需求不匹配。因此，电压等级、输出电流、负载容量、纹波系数和连续工作时间需要结合起来看。

高频倍压电路与直流高压发生器的纹波也有关系。当负载工作时，倍压电容会持续进行充放电。如果电容量、工作频率与负载电流之间匹配不合理，输出端的电压波动就可能增加。对于需要精确测量泄漏电流的试验来说，较大的纹波可能增加仪器读数的波动，因此高压发生器需要对整流和滤波部分进行合理设计。

在实际电气试验中，稳定的直流高压输出十分重要。例如进行电缆直流耐压试验时，需要按照规定过程逐步升压并保持规定时间；进行氧化锌避雷器U1mA测试时，需要观察泄漏电流达到参考值时对应的电压。如果直流高压发生器输出波动较大，就会增加试验人员调压和读数的难度。

现代直流高压发生器通常会将高频倍压电路与PWM控制、闭环反馈以及过压过流保护结合起来。控制系统通过采样实际输出电压和电流，对高频逆变部分进行调节，使倍压电路获得相对稳定的输入能量。当负载发生变化时，控制系统能够根据反馈信号调整工作状态，从而改善高压输出的稳定性。

保护设计同样不能忽视。高频倍压电路处于高电压环境下，如果被试品出现击穿或者输出端发生异常，电流可能快速增加。高压发生器需要通过电流采样、过流保护等措施降低异常状态对高压整流、倍压和功率变换部分造成的影响。实际设备还需要结合绝缘结构、放电回路和接地措施进行整体安全设计。

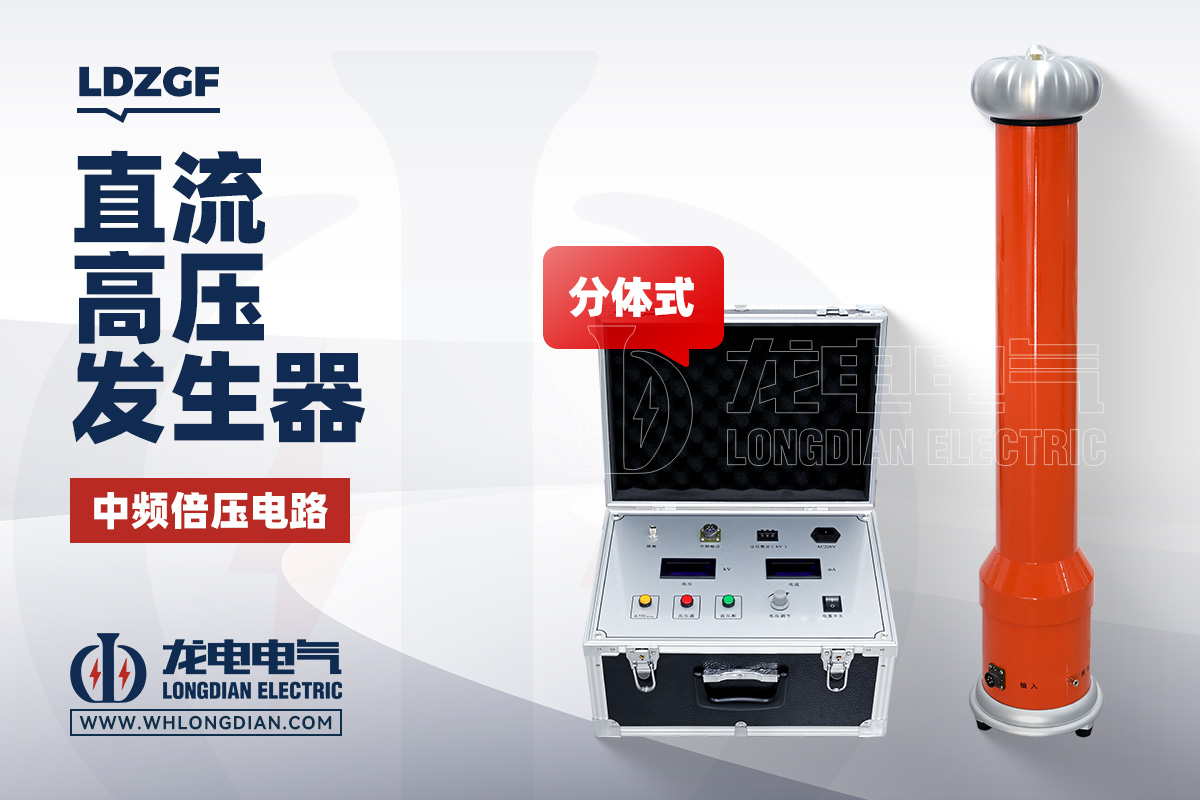

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器采用高频技术和倍压整流结构，并结合PWM控制、闭环反馈等方式实现高压输出，可用于电缆、氧化锌避雷器、发电机、变压器等设备的直流高压试验。不同型号的LDZGF直流高压发生器对应不同的输出电压和输出电流范围，实际选型应根据被试品及试验标准确定。

从工程设计角度来看，直流高压发生器的倍压级数并不是越多越好。级数增加虽然能够提高理论空载电压，但同时会增加高压元件数量、绝缘设计难度以及电路损耗。在目标输出电压已经满足要求的情况下，需要在级数、单级电压、输出电流、纹波、体积和可靠性之间进行平衡。

另外，高频倍压电路中的高压元件必须具有足够的电压裕量。不能仅按照理论工作电压选择器件，还需要考虑瞬态过电压、启动过程以及长期运行中的绝缘老化。高压电容的耐压、容量和损耗特性，高压二极管的反向耐压和恢复特性，都需要与实际工作频率和输出条件相匹配。

对于用户而言，没有必要过度关注倍压电路到底设置了多少级。相比单纯比较级数，更值得关注的是设备最终能够提供什么样的输出性能，包括额定输出电压、输出电流、输出稳定度、纹波系数、测量精度以及保护功能。这些参数才与现场实际试验效果直接相关。

总的来说，高频倍压电路是直流高压发生器实现高压直流输出的重要技术环节。它通过高频交流升压、二极管整流和电容逐级充电叠加，将较低的交流电压转换成所需要的高压直流电。理论上，输出电压与倍压级数和输入峰值存在一定比例关系，但在实际设备中，还必须考虑负载、电容、漏电、二极管压降以及高压绝缘等因素。

因此，判断一台直流高压发生器的性能，不能简单地认为倍压级数越多越好。合理的级数设计应与高频变压器输出、工作频率、电容参数和目标负载相匹配，并通过PWM控制和闭环反馈保证输出稳定。武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可应用于多种电力设备直流高压试验，实际设备规格和技术参数应根据具体试验电压、负载及相关试验标准进行选择。
