局部放电量单位pc是什么意思？从基础参数看懂局部放电检测

在做电力设备绝缘试验时，经常会看到“局部放电量：10pC、20pC、50pC”等参数。那么，局部放电量单位pc是什么意思？为什么局部放电检测中经常使用pC作为单位，而不是直接用电流或电压来表示？对于刚接触局部放电检测的人员来说，弄清楚这个单位，是理解局部放电检测报告和仪器参数的基础。

这里所说的pC，是皮库仑（picocoulomb）的英文缩写，其中C代表库仑，是国际单位制中的电荷量单位，pico表示10^-12。因此，1pC等于10^-12C。简单来说，局部放电量单位pc表示的是一次局部放电事件所对应的电荷量大小。在实际局部放电检测中，通常使用pC来描述放电信号的大小。

需要注意的是，局部放电检测中常说的“放电量”并不完全等同于现场直接测量到的真实电荷转移量。工程检测中更常见的是“视在电荷”。按照局部放电测量的相关定义，视在电荷是指在被试品端子之间注入一个持续时间很短的电流脉冲，使其在试品端子处产生与实际局部放电相同响应的电荷量。因此，仪器显示的局部放电量，通常是经过测量回路和校准后得到的等效参数。

为什么局部放电检测偏偏使用pC作为主要单位？这是因为绝缘材料内部发生局部放电时，涉及的电荷量通常非常小，直接用库仑表示会显得数值过于零碎。例如10pC实际上只有10×10^-12C，如果直接写成库仑，阅读和比较都不方便。使用pC之后，局部放电检测结果更加直观，也便于不同设备之间进行参数对比。

在实际测试中，pC数值越大，并不意味着设备一定马上发生绝缘击穿，但通常说明检测到的放电活动更明显。比如，同样测试条件下，一台设备的局部放电量长期维持在较低水平，而另一台设备出现明显升高，那么后者就需要进一步分析。局部放电量的变化趋势、放电起始电压、熄灭电压以及放电图谱，往往需要结合起来判断，而不能只看一个pC数值。

很多初学者还容易把pC和mA、μA混淆。它们虽然都与电气信号有关，但表示的物理量不同。pC表示电荷量，而A，也就是安培，表示电流大小。局部放电是一个持续时间很短的脉冲过程，因此实际检测系统首先捕捉放电脉冲，再通过检测回路、积分处理、标定等方式，对放电信号进行量化，最终得到以pC表示的结果。所以，局部放电检测仪显示“放电量10pC”，不能简单理解成设备一直存在10pC的电流。

除了局部放电量单位pc之外，局部放电检测中还有几个基础参数值得了解。一个是放电起始电压，也就是随着施加电压升高，首次能够稳定检测到局部放电时所对应的电压。另一个是放电熄灭电压，即降低试验电压后，局部放电信号逐渐消失时所对应的电压。通过比较这两个参数，可以进一步了解被试设备绝缘状态以及局部缺陷的放电特征。

还有一个常见参数是局部放电次数或重复率。单纯知道“放电量是多少pC”还不够，因为相同的放电量，如果发生频率完全不同，绝缘状态所反映的问题也可能不同。因此，在局部放电检测过程中，通常还要结合脉冲数量、相位分布以及放电类型进行综合判断。特别是在电缆、变压器、互感器、GIS等设备检测中，局部放电图谱往往比单一的pC数值提供更多信息。

实际应用中还要注意测试环境对局部放电检测结果的影响。现场如果存在较强的电磁干扰、接地不良、外部放电或者测试线路布置不合理，即使被试品本身绝缘状态正常，仪器也可能采集到干扰信号。因此，看到一个较高的pC数值时，不能立刻判断设备内部存在严重绝缘缺陷，还应结合背景噪声、相位图谱、重复性以及升压和降压过程中的变化进行确认。

对于局部放电检测仪而言，测量灵敏度、检测频带、抗干扰能力、校准方式以及数据分析功能，都会影响最终pC测量结果。尤其是在现场测试中，设备周围往往存在变频器、开关电源、高压设备等复杂干扰源，因此，仪器不仅要能够检测微弱局部放电信号，还需要尽可能区分真实放电与外部干扰。

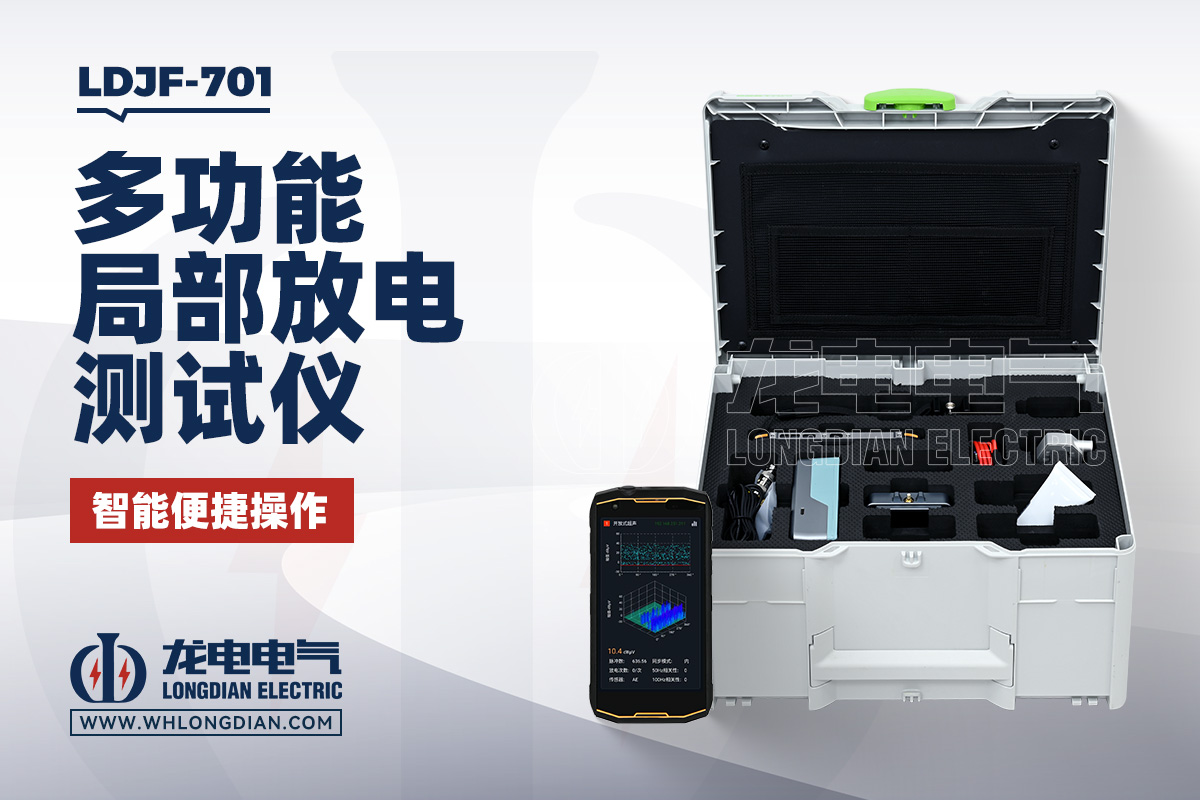

武汉市龙电电气设备有限公司生产的LDJF-701局部放电检测仪，主要用于电力设备局部放电信号的检测与分析。在使用局部放电检测仪进行测试时，可以通过规范的试验接线和标准化校准，使检测到的放电信号能够更准确地对应到pC参数。同时，实际检测不能只关注“多少pC”，还需要结合放电图谱和测试条件，对绝缘状态进行综合分析。

需要特别说明的是，局部放电量没有一个适用于所有电气设备的统一“合格值”。不同设备、不同电压等级、不同绝缘结构，其局部放电限值和试验要求可能存在差异。因此，在判断某台设备的局部放电量是否合格时，应以对应产品标准、试验规程、技术协议以及设备制造要求为依据，不能简单地认为“低于某个pC就是合格”。

总的来说，局部放电量单位pc是什么意思，可以简单理解为：pC就是皮库仑，用来表示局部放电检测中的电荷量，工程实践中通常对应视在电荷。理解这一单位之后，再去看局部放电检测仪的量程、灵敏度、放电起始电压和放电图谱，就会更加直观。对于电气试验人员来说，真正有价值的并不是单独记住一个pC数字，而是结合测试条件和设备标准，正确理解局部放电检测结果。

在日常预防性试验、交接试验以及设备状态评估中，掌握局部放电量单位pc的基本含义，是判断局部放电检测数据的第一步。使用局部放电检测仪时，还应做好校准、接地、屏蔽和背景噪声确认，避免因为测试条件问题导致结果失真。只有把“pC数值”和“放电特征”结合起来，局部放电检测结果才真正具有参考价值。
