局部放电测试仪核心参数怎么看？放电量、放电次数与相位含义详解

使用局部放电测试仪进行电气设备绝缘检测时，屏幕上经常会出现放电量、放电次数、相位等参数。很多刚接触局部放电测试的人员会有一个疑问：这些数字到底代表什么？是不是放电量越大，设备绝缘问题就越严重？为什么有时候放电量不大，但放电次数却很多？实际上，局部放电测试不能只盯着一个参数看，放电量、放电次数和相位需要结合起来分析。

在局部放电测试中，放电量通常是最直观的参数之一。工程上常见的单位是pC，也就是皮库仑，用于表示局部放电对应的视在电荷量。简单理解，放电量反映的是单次放电脉冲信号的幅值大小。测试过程中，如果局部缺陷比较明显，产生的放电脉冲可能更强，局部放电测试仪显示的pC数值也可能相应升高。

但是，不能简单地把放电量与绝缘缺陷严重程度画等号。同样的放电量，在不同类型设备、不同测试电压和不同绝缘结构下，其意义可能并不相同。例如变压器、电缆、GIS、互感器等设备的绝缘结构存在明显差异，局部放电的表现形式也不同。因此，判断测试结果时，需要结合相应设备的试验标准和技术要求。

除了放电量，放电次数也是局部放电测试仪经常显示的参数。放电次数可以理解为在设定的检测时间或统计窗口内，仪器检测到符合条件的放电脉冲数量。假设测试过程中单次放电量并不高，但短时间内出现大量重复脉冲，那么放电次数可能依然比较明显。

放电次数的价值主要在于观察局部放电活动是否持续以及是否具有一定重复性。一个偶然出现的脉冲，和连续产生的大量脉冲，在绝缘状态判断上的意义显然不同。因此，在局部放电测试过程中，既要关注放电量，也要观察放电次数随试验电压和时间的变化。

实际测试时，经常会出现“放电量不算特别大，但放电次数很多”的情况。这时不能马上判断设备存在严重缺陷，也不能因为单次pC数值较低就忽视问题。需要进一步观察这些放电脉冲是否具有稳定的相位分布，是否在升高试验电压后明显增加，以及降压过程中是否逐渐减少。

这里就涉及局部放电测试的第三个核心参数——相位。交流电压是周期变化的，局部放电并不是随机发生在任何一个时刻。由于绝缘缺陷、局部电场以及空间电荷等因素的影响，放电脉冲往往集中出现在交流电压周期中的某些相位区域。

局部放电测试仪通常会把放电信号与试验电压的相位对应起来，然后形成相位分辨局部放电图谱，也就是工程上常见的PRPD图谱。通过这个图谱，可以观察放电信号主要集中在哪些相位区域，以及正半周、负半周的放电分布情况。

为什么要看相位，而不只是看放电量？主要原因在于，不同类型的放电，其相位分布通常具有不同特征。例如内部放电、表面放电、电晕放电等，在PRPD图谱上的分布形态可能存在差异。经验丰富的试验人员可以结合相位、幅值、重复率以及图谱形态，对疑似放电类型进行进一步判断。

需要注意的是，PRPD图谱更多是用于放电模式识别和辅助判断，并不能仅凭一张图谱就直接确定绝缘缺陷的位置和性质。现场测试还需要排除外部干扰。比如附近存在高频开关设备、变频装置、无线通信设备或者接地条件不理想时，局部放电测试仪也可能采集到具有一定规律性的干扰信号。

因此，实际使用局部放电测试仪时，通常需要先进行背景噪声测试。在未接入被试品或按照相应测试方案建立检测回路后，观察现场本底干扰水平。如果背景噪声已经比较明显，就需要进一步检查接地、屏蔽、测试线路以及现场电磁环境。

放电量、放电次数和相位三个参数之间并不是相互独立的。举例来说，当试验电压逐步升高后，如果放电量开始增加，同时放电次数明显增加，并且放电脉冲逐渐形成稳定的相位分布，这通常比单独出现一次较高的pC数值更值得关注。反过来，如果信号幅值较大但没有稳定的相位特征，也需要考虑外部干扰或其他非典型信号的可能性。

在不同电压等级下进行局部放电测试时，还可以重点观察放电起始电压和熄灭电压。随着试验电压升高，当检测到稳定局部放电活动时，可以记录对应电压；随后降低电压，观察放电活动何时明显减弱或消失。将这些数据与放电量、放电次数和相位变化结合起来，可以获得更加完整的绝缘状态信息。

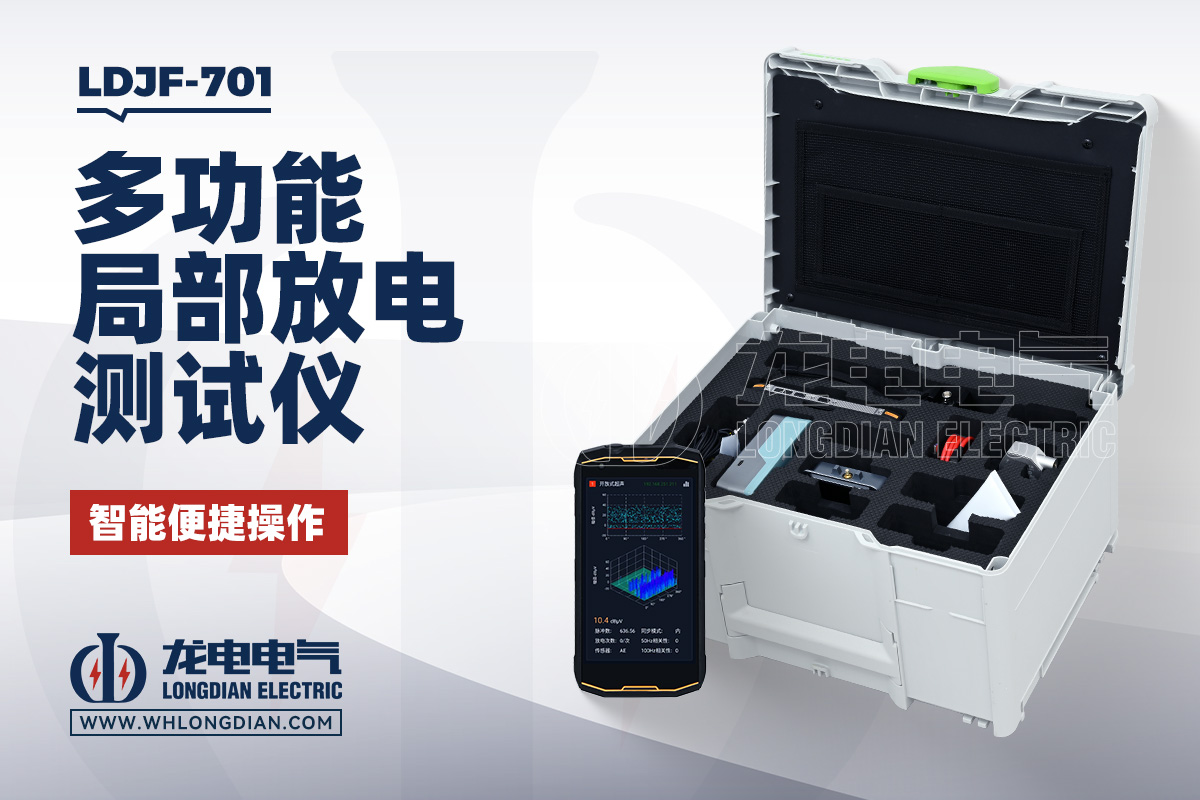

武汉市龙电电气设备有限公司生产的LDJF-701局部放电测试仪，可用于电力设备局部放电信号检测与分析。在使用这类局部放电测试仪时，实际工作重点并不是简单记录一个最大放电量，而是对测试过程中的放电幅值、重复情况以及相位分布进行综合观察，并结合被试设备类型和对应试验要求进行判断。

对于现场试验人员来说，可以把这三个参数简单理解为三个不同的观察角度：放电量主要看“放电信号有多大”，放电次数主要看“放电出现得有多频繁”，而相位主要看“放电集中在交流周期的什么位置”。三者结合后，才能更完整地描述局部放电活动。

当然，局部放电测试仪显示的参数并不能脱离测试条件单独使用。仪器校准方式、检测频带、传感器或耦合回路、现场背景噪声以及试验电压等因素，都可能影响最终结果。因此，在进行局部放电测试时，应按照对应标准和设备试验方案进行接线、校准和数据记录。

对于初学者而言，理解放电量、放电次数和相位，是掌握局部放电测试的基础。实际工作中不要只看一个pC数值，也不要看到放电次数增加就直接下结论。把放电量、放电次数、相位图谱、起始电压以及背景噪声放在一起分析，才能让局部放电测试结果更有参考价值，也更有利于发现电气设备潜在的绝缘问题。
