局部放电测试仪数据不准怎么办？8个常见原因与解决方法

做局部放电测试时，为什么同一台设备测试两次，结果会有明显差别？为什么局部放电测试仪显示的放电量忽高忽低，甚至换一个测试地点后数据就发生变化？遇到这种情况，不一定是仪器本身出了故障。局部放电测试受到测试接线、接地、环境噪声、校准方式以及被试品状态等多方面因素影响。发现局部放电测试仪数据不准时，应先从整个测试系统查找原因，而不能直接更换仪器。

一、测试接线不规范

局部放电检测对测试回路比较敏感。测试线过长、接线方式不合理、连接点松动，或者高压端与检测端之间的布置不符合要求，都可能影响局部放电信号的传输。尤其是在现场测试时，如果检测回路随意布置，信号容易受到外部干扰。

遇到局部放电测试仪数据不稳定的情况，可以先检查高压线、接地线、耦合电容、检测阻抗以及传感器等连接是否牢固，同时尽量缩短不必要的测试线路。测试线路应按照相应试验方案布置，避免高压线与信号线长距离平行布置。

二、接地质量不好

接地是局部放电测试中非常容易被忽视的一项。检测系统如果没有可靠接地，外部电磁干扰可能通过接地回路进入测量系统，造成背景噪声升高。在一些情况下，接地电位差还可能形成额外的干扰信号。

因此，出现数据异常时，应检查仪器保护地、被试品接地、试验设备接地以及屏蔽层接地是否符合测试要求。不能简单认为“接了一根地线”就代表接地没有问题。实际测试中还要注意接地线的长度、连接方式以及各设备之间的接地关系。

三、现场背景噪声过大

局部放电信号通常比较微弱，而变电站、工厂和试验现场的电磁环境往往比较复杂。变频器、开关电源、继电保护设备、通信设备以及附近其他高压设备，都可能产生电磁干扰。

如果背景噪声已经接近被测局部放电信号，那么局部放电测试仪显示的数据自然容易出现波动。解决这类问题时，可以先进行背景噪声测试，再逐步排查干扰源。必要时采用屏蔽、滤波、优化接地和调整检测频带等措施降低干扰。

四、仪器没有进行规范校准

局部放电测试通常需要进行相应的校准，以建立实际放电脉冲与仪器显示值之间的对应关系。如果校准过程不规范，或者更换测试回路后仍沿用原来的校准结果，最终显示的放电量就可能存在偏差。

尤其需要注意的是，不同测试接线方式、耦合回路和被试品条件可能对应不同的测试系统参数。因此，正式测试前，应按照仪器说明书和相应试验要求进行校准，而不是仅凭以前的测试数据直接开始测量。

五、被试品本身状态发生变化

有时候测试数据发生变化，并不是局部放电测试仪出了问题，而是被测设备自身状态发生了变化。例如设备温度、湿度、绝缘状态、剩余电荷以及施加电压的过程不同，都可能造成局部放电活动发生变化。

特别是绝缘材料对温度和湿度比较敏感的设备，在不同环境条件下进行测试，可能出现不同的局部放电表现。因此，如果两次测试结果差别较大，应同时记录环境温度、湿度、试验电压以及测试时间，避免单纯比较某一个pC数据。

六、试验电压控制不一致

局部放电与外加电压之间存在明显关系。试验电压发生变化时，放电量、放电次数和相位分布都可能发生变化。如果两次测试采用的电压值、升压速度或者保压时间不同，那么测试结果自然不能简单进行横向比较。

实际进行局部放电测试时，应按照规定的电压程序逐步升压，并记录放电起始电压、测试电压以及相应的放电数据。只有保证测试条件基本一致，前后测试结果才具有较好的可比性。

七、检测频带或参数设置不合理

局部放电信号具有较丰富的频率成分，而现场又同时存在各种干扰。如果局部放电测试仪的检测频带设置不合适，就可能出现有效信号被削弱或者干扰信号进入测量范围的情况。

因此，在进行局部放电测试时，需要根据被试品、检测方式和现场噪声情况合理设置检测参数。不能简单认为检测频带越宽越好。频带过宽可能引入更多干扰，过窄又可能损失部分有效放电信息。具体设置应以设备技术要求和实际测试条件为依据。

八、仪器传感器、检测回路存在异常

局部放电测试系统通常不是单独依靠主机工作，还涉及耦合电容、检测阻抗、高频传感器、连接线等多个环节。如果其中某个部件接触不良、性能异常或者受到机械损伤，同样可能导致测试数据不稳定。

检查时可以采用逐级排查的方法。例如先观察背景噪声，再检查连接线路，随后确认传感器和检测回路状态。条件允许时，可以利用标准校准脉冲进行检查，判断仪器显示是否与输入信号对应。这样比直接怀疑主机故障更加有效。

局部放电测试仪数据不准，应该怎么排查？

实际工作中，不建议一发现数据异常就判断“仪器不准”。更合理的方法是从简单问题开始逐项排查。首先确认测试接线和接地是否正常，然后测量现场背景噪声，再检查校准状态，随后确认试验电压和参数设置是否一致。如果这些环节都没有问题，再进一步检查传感器、检测回路以及仪器本身。

对于同一被试品的重复测试，还应尽量保持相同的测试条件，包括接线方式、试验电压、升压过程、环境条件和仪器参数。这样才能判断数据变化究竟来自设备自身，还是来自测试系统。

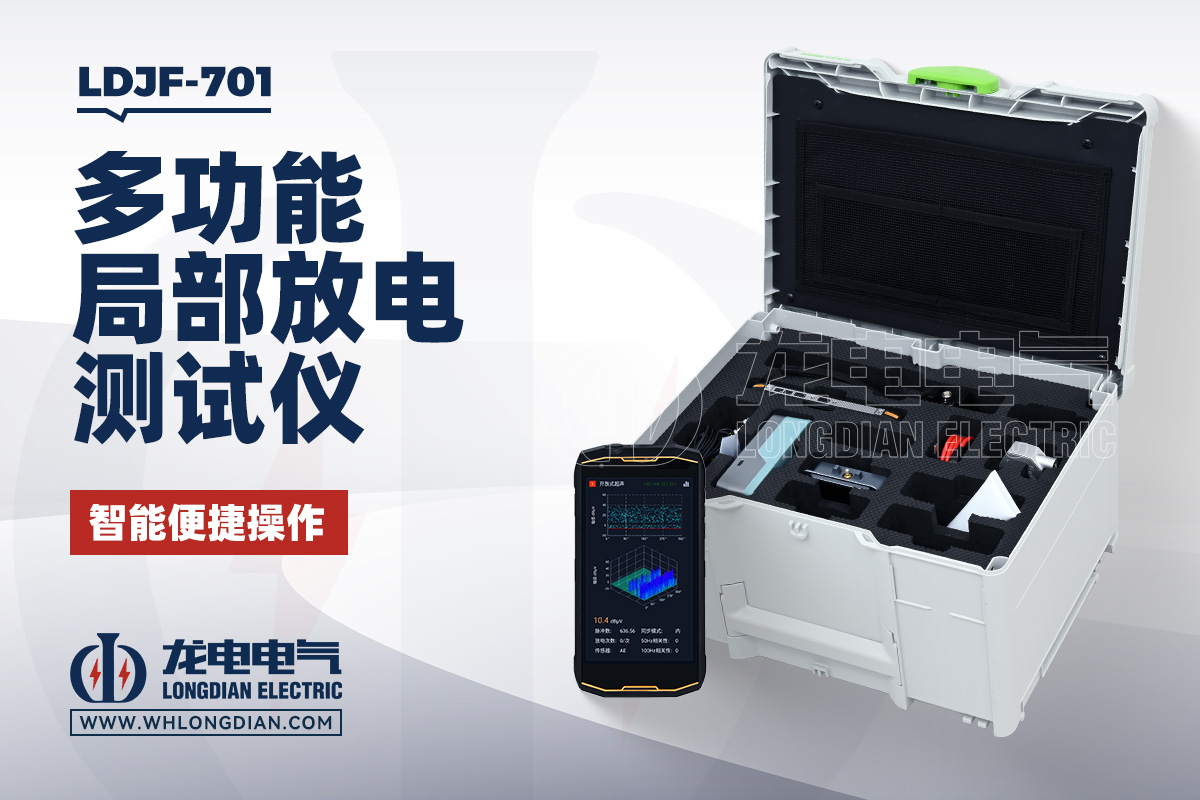

武汉市龙电电气设备有限公司生产的LDJF-701局部放电测试仪，可用于电力设备局部放电信号的检测与分析。在使用局部放电测试仪进行检测时，仪器参数只是测试结果的一部分，规范的接线、可靠的接地、合理的校准以及对现场干扰的控制同样重要。实际应用中，应结合被试品类型和相应试验要求进行测试。

需要特别注意的是，局部放电测试结果不能脱离具体设备和试验标准单独判断。不同电气设备的绝缘结构、额定电压和试验要求不同，对局部放电量的判断依据也不同。因此，即使局部放电测试仪显示出一个较高或较低的pC数值，也不宜直接下结论，而应结合放电次数、相位图谱、起始电压、熄灭电压以及历史测试数据综合分析。

总体来看，局部放电测试仪数据不准，很多时候并不是仪器本身的问题，而是测试回路、接地、背景噪声、校准、试验电压和参数设置等环节存在偏差。把这些基础环节做好，再结合规范的测试流程，通常能够明显提高局部放电测试数据的稳定性和可重复性。

对于电气试验人员来说，局部放电检测是一项对测试条件要求较高的工作。与其单纯追求仪器参数，不如把测试系统的每一个环节做好。只有测试条件可靠、数据重复性良好，最终得到的局部放电结果才更有实际参考价值。
