多条电缆同沟敷设怎么识别？带电电缆识别仪操作顺序与现场要点

多条电缆同沟敷设时，怎么准确找到目标电缆？为什么同样使用带电电缆识别仪，有些现场能够快速完成判断，有些现场却会出现信号偏弱、邻线有感应甚至多个电缆同时出现信号的情况？同沟电缆识别比单根电缆测试更容易受到邻近电缆、接地条件和现场电磁环境影响，因此操作时不能只看某一根电缆有没有信号，而要按照正确的顺序完成发射、标定、检测和复核。

多条电缆同沟敷设，是电力工程中比较常见的情况。不同回路的电缆可能并排敷设，外观和规格又比较接近，当现场编号不清晰、路径资料不完整，或者需要确认某一根运行电缆时，仅凭电缆外观很难准确判断。带电电缆识别仪的作用，就是利用具有特征的识别信号，从多根电缆中寻找与发射端对应的目标电缆。

进行带电电缆识别之前，首先应做好现场信息确认。需要尽可能掌握电缆数量、编号、走向、敷设位置以及电缆结构，同时确认目标线路处于什么运行状态。多条电缆同沟敷设时，建议先把所有候选电缆的位置梳理清楚，并确定近端和远端。如果现场电缆编号已经脱落或无法确认，也应通过已有图纸、施工记录以及现场走向进行初步排查，避免完全依赖仪器进行盲目判断。

确认现场条件后，再检查带电电缆识别仪和附件。发射机、发射钳、接收器以及柔性电流钳应连接正常，电量充足。带电识别采用卡钳耦合方式，发射钳安装在目标电缆近端，通过耦合方式将识别信号加载到电缆上。发射钳上的方向箭头应按照信号传播方向安装，并确保钳口可靠闭合。

完成发射端安装后，不要马上前往远端判断。正确的操作顺序应该是先在近端完成信号确认和标定。将接收器切换到电缆识别状态，把柔性电流钳环绕在目标电缆上进行检测。近端测试时，柔性电流钳应尽量远离发射钳，一般建议保持2米以上的距离，以降低发射钳附近强信号对接收端产生的干扰。

近端标定的作用，是确认当前现场环境下是否能够获得有效识别信号，同时确定合适的频率和增益。带电电缆识别仪的发射端和接收端必须使用相同的频率进行识别和标定。如果更换发射频率，或者明显调整接收增益，应重新进行标定，不能直接沿用之前的判断基准。

同沟电缆识别时，频率选择尤其值得注意。现场存在多根平行电缆时，邻近线路容易产生一定程度的感应信号，因此不能简单认为频率越高或者越低就一定越好。实际测试时，应根据接收器显示的信号强度和稳定性选择合适频率。常用频率可以优先尝试，当干扰较大时，再根据现场情况进行切换，并重新完成近端标定。

完成近端确认后，再前往电缆远端进行识别。远端识别时，建议按照“逐根检测”的方式进行，而不是只测目标电缆。将柔性电流钳依次环绕同沟敷设的每一根候选电缆，保持相同的方向和尽量一致的检测位置，然后观察接收器的信号幅度、方向和识别状态。

为什么要逐根测试？因为同沟电缆之间距离较近，非目标电缆可能存在一定的感应信号。如果只拿接收钳去测某一根电缆，只要发现有信号就直接认定为目标，很容易出现误判。将所有候选电缆依次测试，可以通过信号方向、识别结果以及各电缆之间的差异进行综合判断。

柔性电流钳的位置也要保持规范。检测过程中，应让电缆处于柔性线圈有效检测区域内，尽量保持在较稳定的位置，并避免线圈接口位置贴近电缆。不同电缆测试时，线圈位置不能一会儿靠近电缆中心、一会儿贴在线缆边缘，否则可能因为耦合状态变化造成信号幅度差异，影响比较。

如果同沟电缆数量较多，可以先对所有电缆进行编号，再按照固定顺序检测。例如从左至右、从上到下逐一测量，并做好信号记录。这样不仅可以避免漏测，还方便后续进行结果比较。对于电缆排列比较复杂的现场，建议在检测过程中同步记录每根电缆的实际位置和编号，避免检测完后无法对应现场实物。

信号强弱不能作为唯一判断依据。在实际带电电缆识别过程中，目标信号通常具有规定的方向特征，因此需要同时观察信号方向以及接收器的识别状态。某根邻近电缆如果受到较强感应，可能出现一定幅度的信号，但不一定具备与目标电缆一致的方向特征。因此，同沟电缆识别的核心不是单纯寻找“信号最大”的电缆，而是寻找与发射端信号特征一致的目标电缆。

当出现多个电缆都有较明显信号时，不建议立即下结论。首先检查发射钳方向是否正确，然后确认接收柔性电流钳的箭头方向是否正确，再检查发射频率和接收频率是否一致。如果参数发生变化，应重新进行近端标定。之后再对所有候选电缆重新检测，通过统一方法重新比较。

接地条件也是同沟带电电缆识别中不能忽略的因素。卡钳耦合方式虽然不需要直接接触带电线芯，但识别效果仍与电缆及相关接地回路条件有关。当接地状况较差时，有效耦合信号可能减弱。如果发现所有电缆信号都偏弱，与其不断提高增益，不如先检查电缆接地、发射钳耦合状态以及现场连接情况。

如果现场电缆距离较长，还需要考虑信号随线路传播而出现衰减的情况。近端标定时获得的信号较强，并不代表远端一定保持相同的信号幅度。因此远端检测应重点观察识别方向和综合判别结果，而不能简单用远端信号强弱与近端数值进行直接比较。

完成远端逐根检测后，还要进行一次结果复核。重点核对目标电缆的编号、外径、敷设位置、走向以及远端对应关系。如果条件允许，可以结合现场电缆资料再次确认。如果仪器结果与现场资料明显矛盾，应重新检查测试过程，而不是为了得到一个结论而强行确定某一根电缆。

对于多条电缆同沟敷设的现场，还应特别注意发射钳和接收柔性电流钳不能混用。发射端负责向目标电缆耦合识别信号，接收端负责检测信号，两者承担的作用不同。在测试过程中，应严格按照设备对应接口和附件进行连接，同时保持信号输入方向一致。

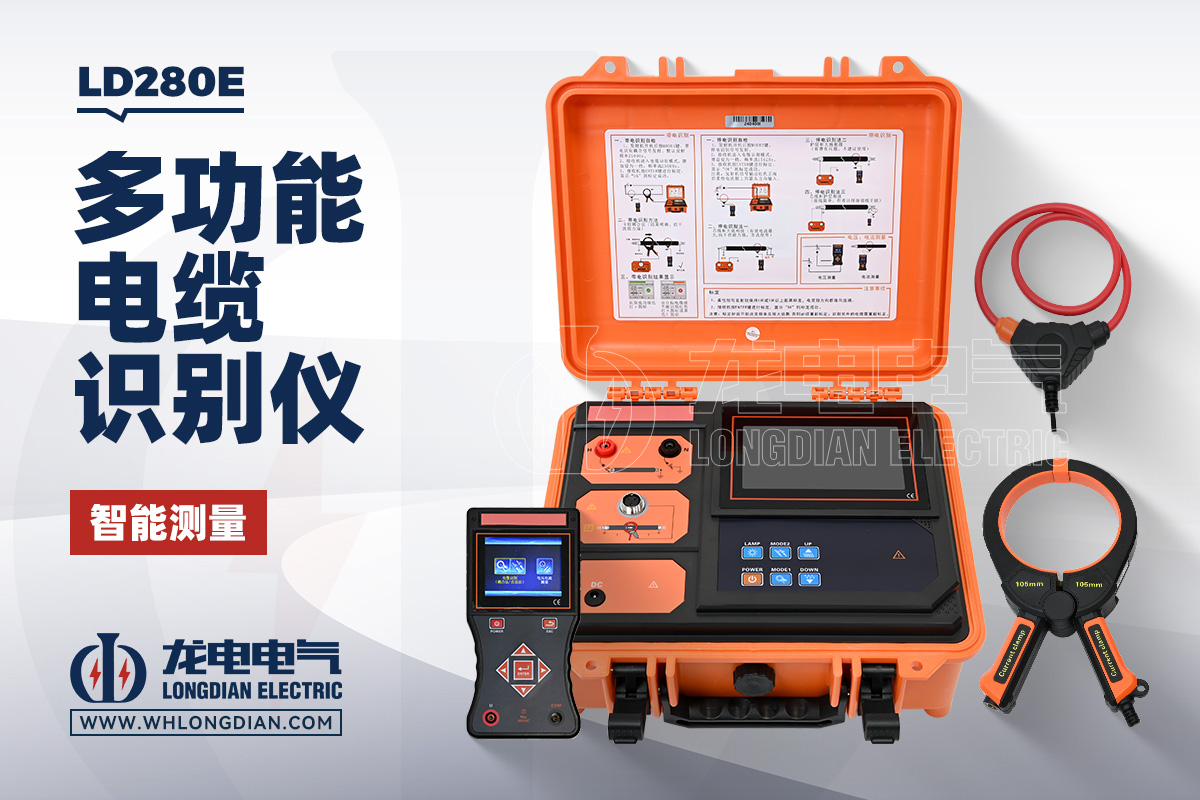

武汉市龙电电气设备有限公司生产的LD280E带电电缆识别仪，可用于多根电缆中的目标电缆识别。在使用LD280E带电电缆识别仪进行同沟电缆识别时，可以按照“现场确认—设备检查—发射钳安装—近端检测—参数调整—近端标定—远端逐根检测—综合判别—结果复核”的顺序进行。对于电缆数量较多、距离较近或现场干扰较大的情况，更应保持统一的检测方法。

实际操作中，可以把几个容易忽略的细节重点记住。第一，近端标定时，柔性电流钳不要紧贴发射钳；第二，发射机和接收器频率必须保持一致；第三，测试过程中如果改变频率或明显改变增益，应重新标定；第四，远端不要只测一根电缆，要对所有候选电缆逐一检测；第五，不能把信号幅度最大简单等同于目标电缆。

带电电缆识别本质上是一个“信号确认+现场复核”的过程。特别是在多条电缆同沟敷设的情况下，邻线感应、接地条件、电缆距离和现场电磁环境都会影响测试结果。因此，使用带电电缆识别仪时，按照固定顺序操作，比单纯追求某一次测量的信号强度更加重要。

最后需要强调，带电电缆识别属于电力现场安全作业环节，操作人员应经过专业培训并遵守现场安全规定。仪器完成目标电缆识别后，还应结合现场资料进行确认，涉及电缆切割、拆除等作业时，应继续执行相应的停电、验电及安全隔离措施，不能将一次仪器识别结果作为唯一的安全依据。
