新手必看：变压器变比测试仪常用术语详解，看懂变比、误差与组别测试

第一次接触变压器变比测试仪，为什么仪器上显示的“变比、变比误差、组别、分接位置”等参数看起来不少，却不知道分别代表什么？在实际变压器变比测试过程中，如果连这些基础术语都不了解，即使会操作设备，也很难正确判断测试结果。对于刚开始接触电力试验工作的人员来说，先弄清楚变压器变比测试仪常用术语，是掌握测试方法和分析数据的基础。

变比是变压器变比测试中最基本的一个概念。简单来说，变比反映的是变压器一次绕组与二次绕组之间的电压比，也与绕组匝数比有关。不同型号、不同电压等级的变压器，其额定变比并不相同。使用变压器变比测试仪时，通常需要根据变压器铭牌参数输入相应的额定电压等信息，再将仪器测得的实际数据与理论值进行比较。

“额定变比”是根据变压器铭牌额定电压计算得到的理论变比。例如一台变压器高压侧额定电压为10kV，低压侧额定电压为0.4kV，那么其额定变比可以理解为10÷0.4，即25。实际测试时，变压器变比测试仪会根据测量结果计算实际变比，再与额定变比进行比较。

“实际变比”则是变压器变比测试仪在测试过程中测得并计算出的变比数值。理论值和实际测试值之间存在一定范围的偏差属于正常现象，但如果偏差明显超出允许范围，就需要进一步检查变压器本体、分接开关、接线情况以及测试线路等。

“变比误差”也是变压器变比测试仪上经常出现的一个参数。它主要用来表示实际测量变比与额定变比之间的偏差程度。变比误差越小，说明实测结果与理论值越接近。实际判断时，应结合相关试验标准、设备技术条件以及制造厂要求进行分析，不能简单地认为误差越小就一定代表设备所有方面都正常。

“联结组别”是很多新手容易混淆的术语。变压器绕组采用不同的连接方式和相位关系，就会形成不同的联结组别，例如常见的Yyn0、Dyn11等。联结组别不仅与绕组接线方式有关，还涉及高、低压侧之间的相位位移。因此，变压器变比测试仪进行组别测试时，并不是简单地测量电压大小，还需要判断其相位关系是否符合设计要求。

“分接位置”同样是进行变压器变比测试时需要重点关注的参数。部分变压器设置了分接开关，通过改变绕组有效匝数，可以在一定范围内调整输出电压。当分接位置改变后，变压器的实际变比也会随之发生变化。因此，使用变压器变比测试仪测试时，应确认当前实际分接位置与试验记录、铭牌信息是否一致，否则容易出现理论数据和实测数据无法对应的情况。

“分接开关”通常分为无励磁分接开关和有载分接开关。无励磁分接开关必须在规定的停电状态下进行操作，而有载分接开关能够在规定条件下带负荷调节电压。在变压器变比测试中，测试人员需要按照现场设备类型和试验要求确认分接位置，避免因为档位设置不一致造成误判。

“极性”也是部分变压器变比测试仪涉及的基础概念。它反映绕组之间电势方向的关系。对于不同绕组连接方式和测试要求，极性判断有助于确认绕组接线是否正确。实际试验中，不能只看变比数值，还需要结合组别、极性及接线方式综合判断。

“测试电压”是指变压器变比测试仪施加到被测试绕组上的测试信号电压。与高压耐压试验不同，变比测试主要用于检测绕组之间的电压比例关系，并不是为了对变压器绝缘水平施加高压考核。因此，测试人员不能把变比试验与耐压试验混为一谈。具体测试电压及操作方式应按照设备说明书和试验要求执行。

“测量精度”用于反映变压器变比测试仪对测试数据进行测量和计算的准确程度。对于变比测试来说，仪器本身的精度会直接影响最终测试数据，因此选择设备时需要关注变比测量准确度、测试范围以及不同测试条件下的性能。同时，测试线接触不良、接线错误以及现场电磁干扰等因素，也可能影响测量结果。

“变比测试范围”是指变压器变比测试仪能够覆盖的变比测量区间。不同型号仪器的测试范围并不完全一样。选择设备时，应根据实际检测的变压器类型、电压等级和变比范围进行匹配，不能只看仪器名称。对于需要测试不同容量、不同电压等级变压器的单位，还应特别关注设备的适用范围。

“自动测试”是目前许多变压器变比测试仪的重要功能。传统测试方式需要人工读取数据并进行比例计算，而自动测试设备可以根据设定参数完成数据采集、变比计算和误差分析。对于现场需要连续测试多个分接位置的情况，自动化程度较高的变压器变比测试仪可以减少重复操作，提高工作效率，同时降低人工计算错误的可能性。

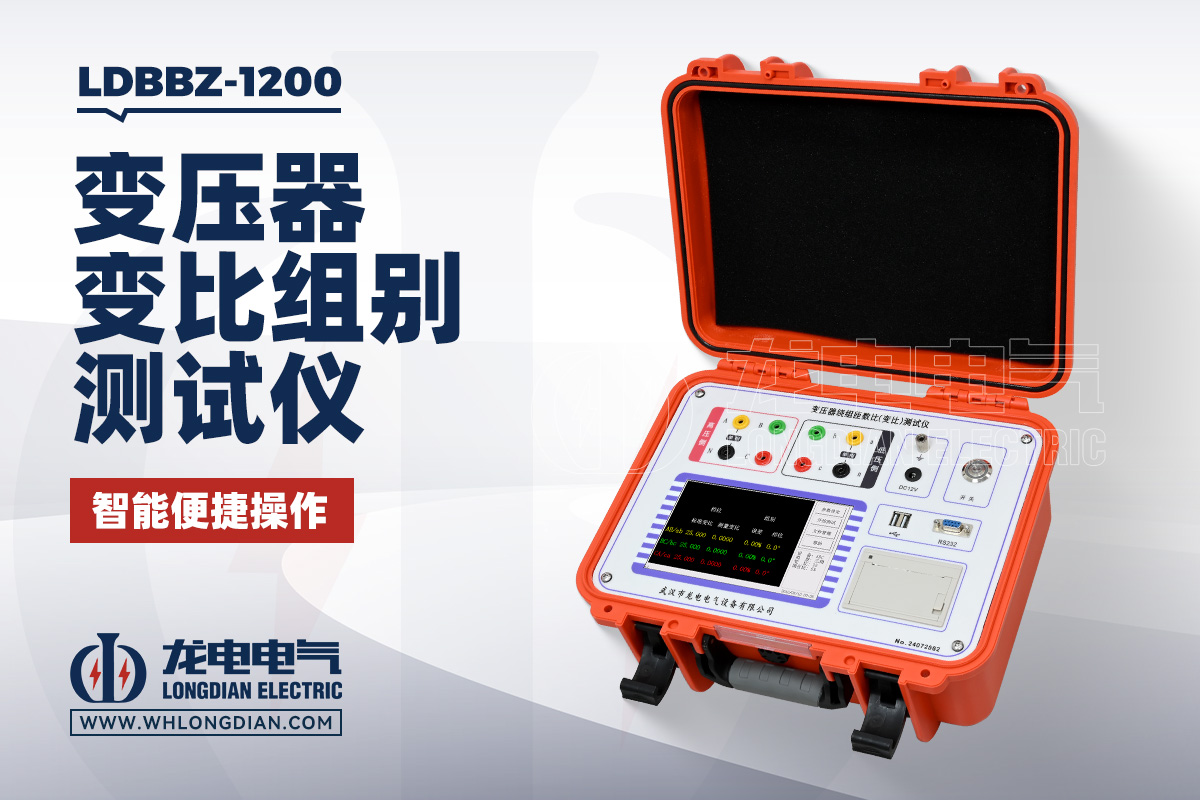

武汉市龙电电气设备有限公司生产的LDBBZ-1200变压器变比测试仪，可用于变压器变比、变比误差及联结组别等项目的检测。设备通过自动测量和计算，将测试结果直观显示出来，适用于变压器出厂试验、交接试验和运行检修等场景。对于刚接触变压器变比测试工作的人员，在使用LDBBZ-1200进行测试时，同样需要先熟悉额定变比、实际变比、变比误差、联结组别和分接位置等基础概念。

需要注意的是，变压器变比测试仪显示的数据并不能脱离实际设备情况单独判断。比如同一台变压器在不同分接位置下，其理论变比本身就可能不同；如果测试时分接位置记录错误，即使仪器测量没有问题，最终的数据分析也可能出现偏差。因此，正式测试前做好铭牌信息核对、分接位置确认和接线检查十分重要。

在实际工作中，新手使用变压器变比测试仪时，最容易出现的问题通常不是“不会启动仪器”，而是“不知道测试结果怎么看”。当仪器显示实际变比与额定变比存在偏差时，应先检查测试接线、分接位置和参数设置，再结合变比误差、组别等数据进行分析。只有把仪器参数与变压器实际结构对应起来，才能真正发挥变压器变比测试的作用。

掌握这些常用术语后，再看变压器变比测试仪的测试结果就会清晰很多。简单来说，额定变比用于确定理论值，实际变比反映测量结果，变比误差用于比较两者差异，联结组别用于判断绕组连接和相位关系，分接位置则决定当前测试对应的具体档位。把这些参数结合起来理解，才能更加准确地完成变压器变比测试和结果判断。

对于电力试验人员来说，熟悉变压器变比测试仪的基本术语只是第一步，后续还需要进一步掌握正确接线方法、测试流程以及异常数据分析方法。只有将设备操作和变压器原理结合起来，才能提高现场试验的准确性和规范性。
