变压器变比测试仪的测量对象有哪些？电力变压器、配电变压器及分接档位测试详解

变压器变比测试仪到底可以测哪些设备？是不是所有变压器都能直接测试？这是刚接触变比试验的人员比较容易产生的疑问。实际上，变压器变比测试仪的主要测量对象是变压器各绕组之间的电压比，同时根据具体仪器的功能，对变比误差、联结组别以及不同分接档位下的变比进行检测。不同类型的变压器，在测试接线和结果判断方面也存在一定区别。

变压器变比是反映变压器一次、二次绕组匝数关系的重要参数。正常情况下，变压器铭牌上的额定电压比应与绕组实际匝数关系相对应。如果变比出现明显异常，可能与绕组匝数、接线方式、分接开关位置或设备本身状态有关。因此，在变压器出厂试验、交接试验以及检修过程中，使用变压器变比测试仪检查变比是一项常见的检测内容。

最主要的测量对象是电力变压器。无论是升压变压器还是降压变压器，都需要根据具体结构和技术要求检查绕组之间的变比。通过变压器变比测试仪测量实际变比，并与铭牌上的额定变比进行对比，可以判断绕组电压比例关系是否符合要求。对于现场设备，测试通常还需要结合分接位置、联结组别等信息进行综合判断。

配电变压器也是变压器变比测试仪经常面对的测量对象。常见的油浸式配电变压器、干式配电变压器，在安装交接或检修后，都可能需要开展变比测试。配电变压器容量相对多样，电压等级也存在差异，因此选择变压器变比测试仪时，需要注意仪器的测试范围是否能够覆盖被试变压器的实际变比。

对于三相变压器，变比测试通常不仅关注变比数值，还需要关注联结组别以及各相测试结果。以常见的Dyn11、Yyn0等联结组别为例，绕组连接方式不同，高低压侧之间的相位关系也不同。因此，使用变压器变比测试仪进行测试时，应根据变压器铭牌上的联结组别进行设置和核对，不能仅根据某一个变比数值判断设备是否正常。

单相变压器同样属于变压器变比测试仪的常见测量对象。单相变压器的绕组结构相对简单，主要通过测量一次绕组与二次绕组之间的电压关系来计算实际变比。在实验室、生产制造和设备检修等场景中，可以根据具体试验要求开展相应的变比检测。

除了变压器本体，带有分接开关的变压器也是变压器变比测试的重要应用对象。有载调压变压器和无励磁调压变压器通常具有多个分接位置。改变分接位置后，绕组的有效匝数会发生变化，对应的变比也会随之改变。因此，测试时不能只测一个档位，而应按照试验要求对相关分接位置进行检测，并核对每个档位的理论变比和实际变比。

在实际测试中，分接档位是一个容易被忽略的因素。例如测试人员输入的是某一档位的额定参数，但现场变压器实际处于另一档位，就可能造成测试数据与理论值不对应。遇到变比偏差时，除了检查测试接线和仪器设置，也应首先确认变压器实际分接位置是否正确。

部分变压器变比测试仪还可以进行联结组别测试。联结组别并不是单纯的电压比例，而是与绕组接法及高低压侧的相位关系有关。因此，对于三相电力变压器，仅仅测量变比还不够，还需要结合组别测试结果进行判断。对于有特殊结构或特殊接线方式的设备，应根据相关技术资料确认仪器是否适用。

需要注意的是，并非所有带“变比测试”名称的仪器都可以覆盖所有类型的变压器以及其他互感器设备。有些设备主要针对电力变压器设计，有些设备则扩展了更多测试功能。因此，在采购变压器变比测试仪时，应结合实际被测试设备的容量、电压等级、变比范围、单相或三相结构以及是否存在分接开关等条件选择。

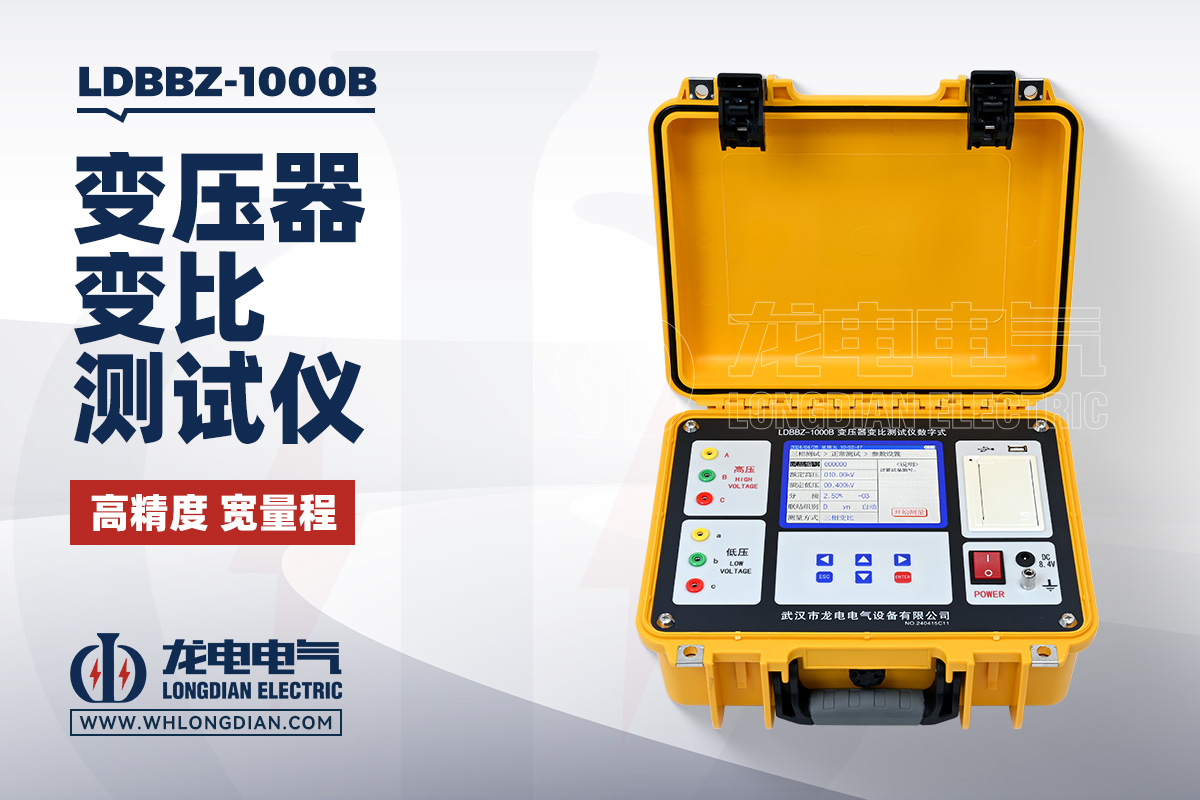

武汉市龙电电气设备有限公司生产的LDBBZ-1000B变压器变比测试仪，可用于变压器变比相关参数的测试，适用于电力变压器、配电变压器等设备的检测。设备能够对测试数据进行自动计算和显示，减少人工计算工作。在开展变压器出厂试验、交接试验和检修测试时，可根据被试变压器的实际参数进行相应设置。

使用LDBBZ-1000B进行测试时，同样需要重视测试前的准备工作。测试人员应先确认变压器铭牌信息，包括额定电压、联结组别及分接位置等，再按照设备说明书正确连接测试线。测试过程中如果发现变比异常，不建议直接判定变压器存在故障，而应先排查测试线连接、参数设置、分接位置及现场条件等因素。

从应用范围来看，变压器变比测试仪主要服务于变压器制造、安装交接、运行维护和检修试验等工作。常见测量对象包括电力变压器、配电变压器、干式变压器、油浸式变压器、单相变压器和三相变压器，对于配置分接开关的变压器，还可以根据仪器功能对不同档位进行变比检测。

因此，判断一台变压器变比测试仪能测哪些对象，不能只看设备名称，更重要的是查看实际技术参数和适用范围。对于使用单位来说，应根据自身变压器类型和试验要求选择匹配的设备，并按照相应试验规范完成测试和结果判断。掌握测量对象及其特点后，变压器变比测试的接线、参数设置和数据分析都会更加清晰。
