什么是真有效值测量？真有效值测量在变压器变比测试仪中的应用解析

变压器变比测试仪为什么需要关注“真有效值测量”？普通电压测量和真有效值测量有什么区别？很多刚接触电力试验仪器的人员，在查看变压器变比测试仪技术参数时，会看到“真有效值”或“True RMS”等描述，但并不清楚它具体解决了什么问题。实际上，真有效值测量与交流信号波形有关，在变压器变比测试过程中，它会直接影响交流电压数据的获取和后续变比计算。

所谓真有效值，是指按照交流信号实际波形计算得到的有效值，也就是RMS值。对于理想的正弦波，交流电压有效值可以通过峰值等参数按照固定关系换算得到。但在实际测试现场，电气设备产生的交流信号并不一定始终保持理想正弦波状态，这时候简单采用固定比例换算，就可能无法准确反映信号的实际有效值。

真有效值测量的核心，就是不预设被测交流信号一定是标准正弦波，而是根据实际采集到的波形进行计算。对于包含谐波、波形畸变或其他非正弦成分的交流信号，真有效值测量能够更加真实地反映信号的有效值水平。这也是“真有效值”与传统平均值响应测量方式之间的一个重要区别。

在变压器变比测试仪中，电压测量是整个测试过程的基础。仪器需要获取高、低压侧的电压数据，再根据实际测量结果计算变比。变比本质上与两侧电压之间的比例关系有关，因此电压测量环节的准确性会对最终的变比测试结果产生影响。

传统的平均值响应测量方式通常是先测量整流后的平均值，再根据假定的正弦波关系换算成有效值。当被测信号接近标准正弦波时，这种方法可以满足一定的测量需求。但如果信号波形发生畸变，平均值和真实有效值之间的固定换算关系就不再完全成立，测量结果也可能出现一定偏差。

真有效值测量则不同。它会根据实际交流信号的瞬时值进行运算，从数学意义上计算信号的有效值。因此，即使输入信号不是标准正弦波，真有效值测量仍能够按照实际波形得到对应的RMS结果。对于需要准确获取交流电压数据的测试仪器而言，这种测量方式具有实际意义。

那么，真有效值测量在变压器变比测试仪中具体有什么作用？首先，它可以为变比计算提供更可靠的电压测量数据。变压器变比测试仪需要同时获取测试侧和被测试侧的相关电压参数，如果输入信号的测量存在偏差，最终计算出来的变比自然也可能受到影响。因此，稳定、准确的电压采集是变比测试的重要基础。

其次，真有效值测量能够提高仪器对实际交流测试信号的适应能力。实验室中的标准信号相对理想，而现场测试环境可能更加复杂。测试设备、供电系统以及其他电气装置都可能对信号波形产生一定影响。此时，采用真有效值测量方式，可以减少由于波形偏离理想正弦波而带来的测量误差。

不过，需要正确理解真有效值测量的作用。它并不意味着只要采用真有效值技术，变压器变比测试仪的所有测试结果就一定准确。最终测试精度还与电压测量电路、采样系统、算法、仪器校准状态、测试线连接以及现场试验条件等多方面因素有关。因此，判断一台变压器变比测试仪的性能时，不能只看是否具有“真有效值测量”这一项功能。

在变压器变比测试中，测试人员还需要关注仪器的测量范围和精度指标。不同电压等级、不同变比范围的变压器，对测试仪器的要求并不完全相同。如果仪器测量范围与被试设备不匹配，即使采用真有效值测量，也无法获得理想的测试效果。因此，在实际选型时，应结合被测变压器的额定电压、变比范围以及测试要求进行判断。

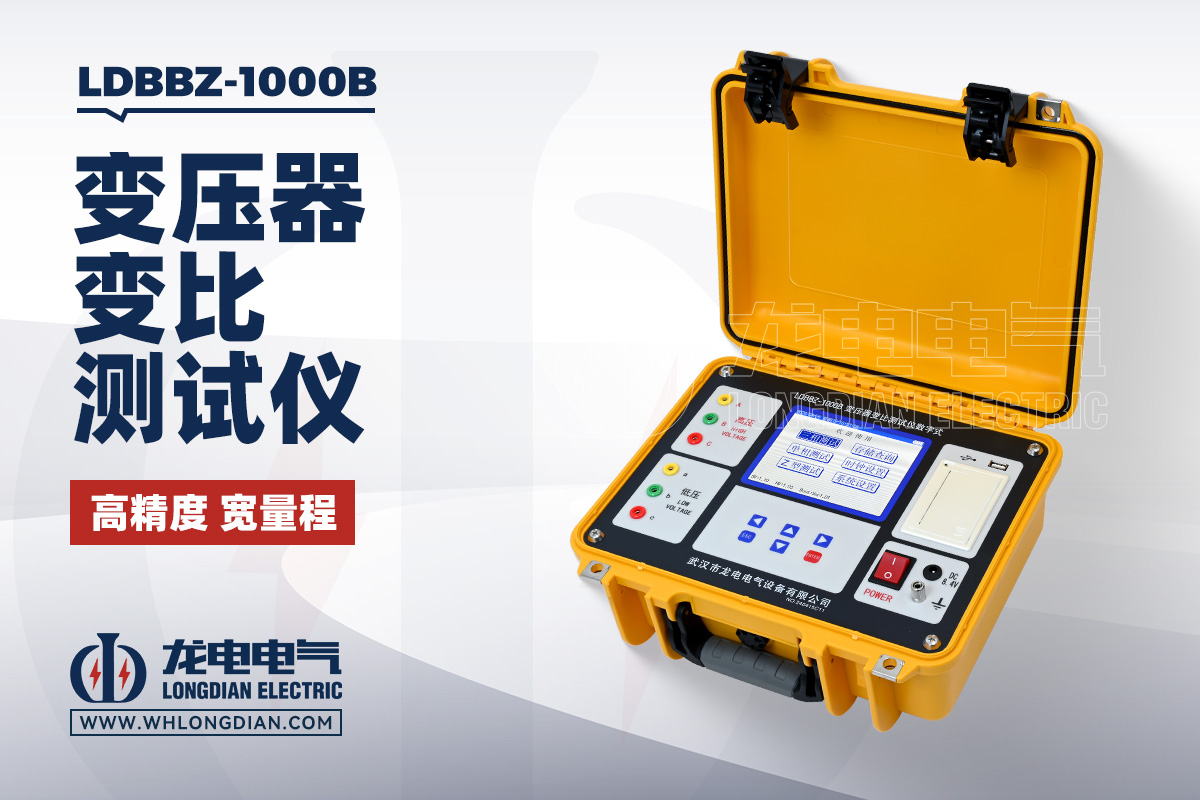

武汉市龙电电气设备有限公司生产的LDBBZ-1000B变压器变比测试仪，可用于变压器变比相关参数的测量与计算。设备在交流信号测量过程中采用相应的测量与数据处理方式，对采集到的测试数据进行计算和显示，适用于变压器出厂试验、交接试验以及检修测试等场景。对于需要了解变压器变比测试仪测量原理的使用人员来说，理解真有效值测量，有助于正确认识仪器电压采集和变比计算之间的关系。

实际使用LDBBZ-1000B或其他变压器变比测试仪时，测试人员还应做好测试前检查。首先确认变压器处于规定的试验状态，核对铭牌参数以及分接位置，再按照仪器说明书正确完成测试线连接。如果测试结果出现明显异常，应优先检查接线、参数设置和被试变压器状态，同时结合历史试验数据进行分析，而不能仅根据一次测试结果下结论。

需要特别说明的是，“真有效值”主要描述的是交流信号有效值的测量方法，而“变比”是变压器绕组之间的电压比例关系，两者属于不同层面的概念。前者解决的是如何更加合理地测量交流信号有效值，后者则是利用测量得到的电压数据计算变压器变比。在变压器变比测试仪中，这两个环节通过测试电路和计算程序连接起来，共同构成完整的变比测试过程。

对于电力试验人员而言，了解真有效值测量并不只是为了看懂仪器参数，更重要的是能够理解测试结果为什么会产生差异。当测试环境、信号波形或设备状态发生变化时，正确认识测量原理，有助于避免把正常的测试条件变化误判为变压器本体问题。

总的来说，真有效值测量是一种按照实际交流波形计算有效值的测量方式。在变压器变比测试仪中，它主要应用于交流电压信号的准确测量，为后续变比计算提供基础数据。选择变压器变比测试仪时，除了关注真有效值测量，还应综合考虑测量精度、测试范围、数据处理能力以及实际应用环境，这样才能使变压器变比测试结果更加具有参考价值。
