继电保护测试仪输入输出接口有哪些？各类接口功能与接线方法详解

继电保护测试仪的输入输出接口分别是什么？现场做继电保护试验时，电流应该接哪个端子，电压从哪里输出，保护跳闸信号又该接到哪里？对于刚开始使用继电保护测试仪的人员来说，仪器面板上的IA、IB、IC、UA、UB、UC、IN、开入、开出等接口容易混淆。实际上，只要按照模拟量输出、开关量输入、开关量输出、通信以及辅助电源几个类别来区分，整个接线逻辑就比较清楚。

继电保护测试仪最主要的输出接口就是电流接口和电压接口。六相继保测试设备通常配置6相电流和6相电压输出，可以根据不同试验需要组合成4相电压3相电流、6相电压、6相电流以及6相电流6相电压同时输出等模式。这样的通道配置既可以满足常规过流、过压保护测试，也能够适应变压器差动保护、母线保护、备自投以及复杂状态序列试验等测试任务。

电流输出接口一般以IA、IB、IC等标识，主要用于向被测保护装置施加三相或多相电流。电流输出既可以模拟正常负荷电流，也可以模拟短路故障、零序电流、负序电流以及不同相位关系的故障电流。在常规保护试验中，可以通过改变输出电流的大小，检查保护装置的启动值、动作值和动作时间；在更复杂的试验中，则需要同时改变电流的幅值、相位和频率。

对于需要多路电流同时工作的保护测试，电流通道数量就非常重要。例如变压器差动保护需要分别模拟高、低压侧电流，不同接线方式还涉及相位补偿和电流平衡。六相继电保护测试仪可以通过多路电流输出完成不同侧电流的同时模拟，使差动保护的比例制动、差动速断、谐波制动等测试更加方便。

电流接口中的IN主要用于电流回路连接。在实际接线时，应根据保护装置的CT接线方式以及电流极性要求确定各通道的连接关系。对于变压器差动保护等试验，更需要确认高低压侧极性、相别和补偿关系，不能仅按照端子名称进行简单连接，否则可能导致保护判断方向或差动电流计算出现偏差。

电压输出接口通常包括UA、UB、UC以及其他电压通道，用于向保护装置模拟三相系统电压、线电压、故障电压及特殊电压量。交流电压单相输出可达到0～120V，线电压输出可达到0～240V。通过不同通道之间的组合，可以满足距离保护、方向保护、低电压保护、同期保护以及零序、负序等相关测试要求。

在距离保护测试中，电压和电流往往需要按照一定的幅值和相位关系同步变化。测试人员可以根据保护定值设置故障阻抗，通过继电保护测试仪计算并输出相应的故障电压和故障电流，从而模拟单相接地、两相短路、两相接地和三相短路等不同故障类型。对于接地距离保护，还需要结合零序补偿系数进行设置。

除了电流、电压输出接口，继电保护测试仪还有一类非常重要的接口，就是开关量输入，也就是通常所说的开入接口。其主要作用不是向保护装置输出电气量，而是接收保护装置的动作接点、跳闸接点、合闸接点等信号，用来判断保护什么时候动作以及动作持续了多长时间。

六相继保测试设备通常配置10路开入量，可以兼容空接点和0～250V电位接点。保护动作接点接入开入端后，测试仪检测到接点发生变化，就可以自动记录动作时间。多路开入同时变化时，还可以分别记录不同通道的动作时间，因此适合用于整组试验、重合闸试验以及多断路器联动测试。

开入接口接线时需要特别注意极性。对于带电位的有源接点，公共端应接电位正端，开入端接电位负端。如果正负极接反，测试仪可能无法正确识别接点状态。同时，开入回路与测试仪的工作电源以及电流、电压输出部分保持隔离，有利于减少不同回路之间相互影响。

与开入接口对应的是开出接口。开出主要用于向外部保护或自动装置提供继电器空接点信号。例如在备自投试验中，测试仪可以通过开出接口模拟断路器分、合状态，也可以输出相应的闭锁信号，让被测装置按照预设的系统状态进行判断。

这类设备通常配置8路开出，采用继电器空接点输出方式，输出容量可达到DC 220V/0.2A、AC 220V/0.5A。开出部分与电流、电压以及开入部分相互隔离，在进行自动装置和复杂保护逻辑测试时，可以根据试验流程控制不同开出通道的闭合与断开。

以备自投测试为例，测试仪可以同时利用开入和开出完成整个逻辑过程。开入用于接收保护装置发出的跳闸、合闸信号，开出则用于模拟开关位置状态，还可以输出主变闭锁、手跳闭锁等信号。这样可以在不改变现场一次系统状态的情况下，对备自投动作逻辑进行模拟验证。

通信接口主要承担测试仪与外部计算机及其他设备之间的数据交换功能。常见接口包括USB和LAN，可用于连接计算机、进行测试软件操作、保存试验参数以及处理试验数据。与电流、电压输出接口不同，通信接口并不承担保护试验所需的模拟电气量输出，而是负责测试控制和数据通信。

部分继电保护测试仪还可以配合GPS完成双端线路保护同步试验。在这种情况下，两台测试仪可以通过同步信号控制，同时进入故障前状态，再同步进入故障状态，从而测试线路两侧保护的同时动作情况。对于需要进行双端保护联调的场景，这类接口和同步功能具有实际意义。

除此之外，设备还可以配置独立的直流电源输出接口，用于为现场保护装置提供辅助工作电源。常见输出档位为110V和220V，并可在一定范围内进行调节，额定工作电流可达到1.5A。这一路电源可以根据现场试验需求，为保护装置或跳合闸回路提供辅助供电。使用前需要先确认被测保护装置的额定工作电压，再选择对应输出档位。

从使用角度来看，继电保护测试仪的接口可以简单理解为四个核心方向：电压、电流接口负责“给量”，开入接口负责“收信号”，开出接口负责“发接点”，USB、LAN等接口负责“通信”。再配合独立直流电源，就构成了一套比较完整的现场继电保护试验接口体系。

不同保护项目对于接口的使用方式也有所区别。进行过流、过压等基础保护测试时，通常需要电流或电压输出，再配合开入检测保护动作；做距离保护时，需要同时控制电压、电流、相位和阻抗；做变压器差动保护时，需要使用多路电流通道；做母线保护、备自投或复杂状态序列试验时，则可能同时使用多路电流、电压、开入和开出。

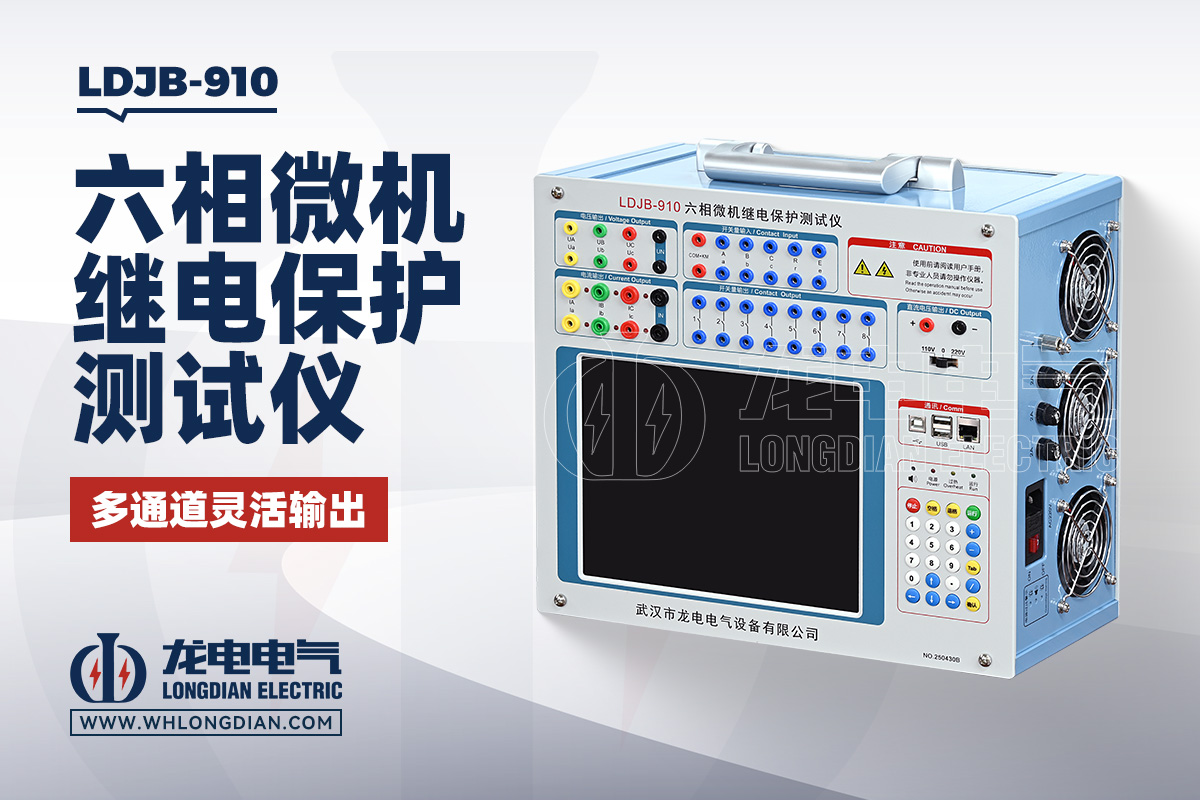

武汉市龙电电气设备有限公司生产的LDJB继电保护测试仪，采用多通道电压、电流输出方案，并配置开入、开出及通信等接口，可根据不同测试项目灵活组合输出。以六相配置为例，可实现6相电流、6相电压的组合测试，并应用于线路保护、距离保护、零序保护、差动保护、同期、备自投以及状态序列等测试。对于需要进行多回路同步模拟的试验，多通道设计能够减少反复换线，提高现场测试的便利性。

在实际使用LDJB继电保护测试仪时，接线前首先要确认被测保护装置的端子定义、CT/PT接线方式以及保护定值，再确定测试仪的对应输出或输入接口。特别是电流极性、零序接线、差动保护高低压侧接线以及开入有源接点极性，都需要重点检查。

同时要注意，测试仪的电压、电流输出端禁止接入外部交直流电源。进行开入接线时，有源接点的正极应按照要求接入公共端。试验完成后，也应先停止输出再关闭设备，避免错误输出造成保护误动作。

总体来看，继电保护测试仪的接口虽然较多，但每一类接口都有明确作用。电流、电压接口负责模拟一次系统中的各种电气量；开入接口负责采集保护动作及跳合闸信号；开出接口用于模拟开关状态和控制信号；通信接口用于测试控制与数据交换；辅助直流电源则用于现场试验供电。熟悉这些接口的功能和接线逻辑后，无论是线路保护、变压器保护、发电机保护还是备自投、母线保护测试，都能够更加准确地完成试验接线。
