继电保护测试仪的额定参数有哪些？电流、电压、开入开出参数详解

继电保护测试仪的额定参数有哪些？新手在选购或使用继电保护测试仪时，往往首先看到的是“6相电流”“6相电压”“30A”“120V”等参数，但这些数字具体代表什么，又对实际试验有什么影响，并不是每个人都能马上弄清楚。尤其是在进行线路保护、变压器差动保护、距离保护以及备自投等试验时，不同参数对应的测试能力并不一样。了解继电保护测试仪的额定参数，实际上就是了解这台设备能够输出什么、测量什么，以及适合完成哪些试验。

从整体来看，继电保护测试仪的主要额定参数可以分为电流输出参数、电压输出参数、频率与谐波参数、开关量输入输出参数以及时间测量参数几个部分。不同参数共同决定测试仪的应用范围。其中，电流通道数量、电压通道数量以及各通道输出能力，是判断一台继电保护测试仪性能配置时首先需要关注的内容。

先看电流输出参数。六相继电保护测试仪的标准配置为6相电流通道，每相交流电流有效值最大可输出30A；采用3相电流输出时，每相最大输出可达到60A；6相电流并联时，最大输出电流可达到180A。每相电流的额定输出精度为0.2级，相电流长时间允许工作值为10A。当输出电流超过10A以后，设备会根据输出大小限制持续工作时间，大电流输出时更适合短时间试验。

这个参数对实际测试有什么意义？简单来说，电流输出能力越高，能够覆盖的测试范围就越大。普通过流保护测试，对电流输出能力的要求相对容易满足；而在变压器差动保护、低阻抗保护以及某些需要较大测试电流的项目中，就需要重点关注测试仪的电流输出能力。同时，还不能只看“最大电流”这一项，因为最大电流通常对应较短的允许输出时间，实际使用更应该关注持续输出能力和最大输出功率。

继电保护测试仪的电流最大输出功率也是一个容易被忽略的参数。该类六相测试设备单相电流最大输出功率为300VA，6相并联最大输出时功率可达到1000VA。对于需要较大负载能力的继电保护试验来说，输出功率直接影响测试仪带负载的能力。因此，选择继电保护测试仪时，如果试验对象比较复杂，不能只比较“最大电流”，还要同时关注对应的输出功率。

再来看电压输出参数。六相继电保护测试仪标准配置为6相电压通道，交流相电压输出范围为0～120V，线电压输出范围可达到0～240V，相电压输出精度为0.2级。根据不同组合方式，电压通道可以用于模拟三相系统电压、线电压以及各种故障状态下的电压变化。对于距离保护、方向保护、低电压保护、同期试验等项目，电压输出能力都是非常关键的。

除了交流电压，部分测试项目还需要直流电压和直流电流输出。该配置的直流电流输出范围为每相0～±10A，输出精度为0.5级；直流电压相电压输出幅值为0～±160V，线电压输出幅值可达到0～±320V。直流试验主要用于直流电压继电器、时间继电器、中间继电器等试验，因此新手选购继电保护测试仪时，也要结合自己的试验对象确认是否需要直流输出功能。

频率参数也是继电保护测试仪的重要技术指标。六相测试设备的基波频率范围可以达到1～1000Hz，支持1～20次谐波输出。频率调节能力主要用于频率继电器、低周保护、高周保护以及部分特殊保护项目测试；谐波输出则可以用于差动保护谐波制动、谐波继电器以及相关保护功能的试验。在实际使用过程中，频率范围越宽，并不意味着所有现场都必须使用到最大范围，关键还是看被测保护装置的试验要求。

对于新手来说，“6相”也是继电保护测试仪中比较容易产生误解的参数。6相并不只是简单增加几个接线端子，而是意味着测试仪可以独立控制更多电压、电流通道。比如常规试验可以采用4相电压3相电流组合；进行变压器差动保护试验时，可以利用6相电流输出；一些复杂试验还可以采用6相电压、6相电流同时输出。设备可以根据不同测试模块灵活切换，因此通道数量实际上直接关系到测试仪能否完成复杂保护试验。

除了模拟量输出，开入量参数同样值得关注。六相继电保护测试仪配置10路开关量输入，可以兼容空接点和0～250V电位接点。其中，电位接点输入时，0～6V和11～250V对应不同接点状态。开入接口主要用于检测保护装置的跳闸、合闸、动作以及返回信号，并通过记录开关量变位时间来计算保护动作时间。

开入通道多的好处，在整组试验和复杂逻辑试验中比较明显。比如线路保护需要记录跳闸和重合闸信号，备自投试验还需要同时接收多个开关的动作信号。10路开入可以让不同接点分别接入测试仪，同时记录各路信号的变化时间。这样在判断保护动作顺序时，可以减少反复换线带来的影响。

开出参数则决定测试仪能够向外部装置提供多少路控制接点。该类测试仪配置8路开关量输出，采用继电器空接点方式，输出容量为DC 220V/0.2A、AC 220V/0.5A，并且开出与电压、电流、开入等部分保持隔离。开出主要用于模拟开关位置、跳合闸状态以及备自投相关闭锁信号等。

时间测量参数也直接关系到继电保护测试仪的测试精度。该配置的时间测量范围为0.1ms～9999s，测量精度小于0.1ms。对于继电保护试验而言，动作时间本身就是重要的校验指标，因此测试仪不仅要能输出准确的电流电压，还需要准确识别保护动作接点的变化时间，才能完成动作时间、返回时间等项目测试。

在实际参数设置过程中，还要注意“输出范围”和“测试范围”并不是完全相同的概念。例如测试仪可以输出最大30A交流电流，并不意味着所有保护试验都应该使用30A；实际试验电流需要根据保护定值、CT变比和测试项目确定。对于多段过流保护，一般根据具体整定值选择测试点；距离保护则需要根据整定阻抗模拟相应故障；差动保护还要考虑两侧电流的相位和幅值关系。因此，额定参数决定的是设备能力，而具体试验参数则需要根据被测保护来设置。

对于继电保护测试仪选型，新手还应该注意一个问题：参数不是越大越好，而是要与实际试验需求匹配。如果主要做常规继电器和线路保护试验，重点可以放在三相或六相电压电流输出、输出精度、开入开出数量以及时间测量能力；如果需要进行变压器差动、母线保护、备自投或复杂状态序列测试，则需要重点考虑通道数量、同步输出能力以及开入开出配置。

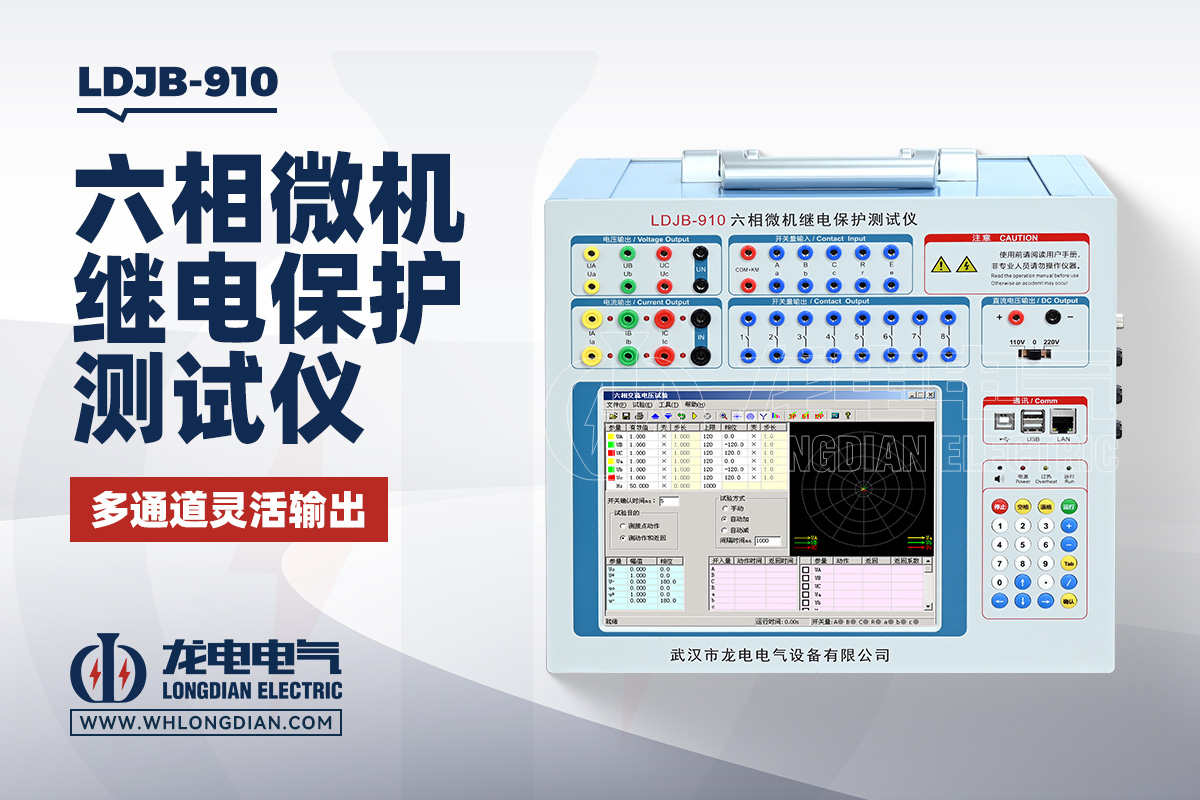

武汉市龙电电气设备有限公司生产的LDJB继电保护测试仪，采用多通道电压、电流输出设计，并配置开入、开出、通信等功能。六相配置可提供6相电流和6相电压输出，交流电流每相最大30A，交流电压每相最大120V，同时支持频率调节和谐波输出，可根据不同试验项目组合使用。设备还配置10路开入和8路开出，能够用于线路保护、差动保护、距离保护、零序保护、同期、备自投以及其他继电保护试验。

对于准备购买继电保护测试仪的新手来说，建议先明确自己主要测试哪些保护，再反过来看设备参数。不要只盯着“最大电流”或“6相”这几个醒目数字，而应综合比较电流、电压输出能力、精度、频率范围、谐波次数、开入开出数量和时间测量精度。如果后期还要开展差动保护、状态序列或备自投试验，还应进一步关注多通道同步输出和逻辑控制能力。

总的来说，继电保护测试仪的额定参数可以看作一台设备测试能力的“基础配置表”。电流参数决定故障电流模拟能力，电压参数决定电压模拟范围，频率和谐波参数决定特殊保护测试能力，开入开出参数决定保护动作信号采集和控制能力，而时间测量参数则直接影响动作时间测试结果。了解这些参数后，再结合实际测试对象进行选择，就能避免只看单一指标造成的选型偏差。
