继电保护测试仪基础科普：试验回路由哪些部分构成？

继电保护测试仪做试验时，为什么接线方式不同，测试结果也可能存在明显差异？继电保护试验并不是简单地把测试仪接到保护装置上，而是需要形成完整、可靠的试验回路。只有电源、继电保护测试仪、被测保护装置、开入开出信号以及测量回路之间连接正确，才能准确模拟实际运行工况，判断保护装置的动作值、动作时间和逻辑功能是否符合要求。

从基本原理来看，继电保护测试仪的作用就是按照试验要求向被测保护装置输入电压、电流等模拟量，同时接收保护装置输出的跳闸、告警、信号等动作信息，通过测量和记录完成保护性能验证。因此，试验回路可以理解为一个“输入—判断—输出—记录”的完整闭环。

在常见的继电保护试验中，第一部分是测试电源，也就是继电保护测试仪内部提供的试验信号源。保护装置正常工作时，需要采集电流、电压等二次量，并根据设定的保护逻辑进行计算和判断。在试验状态下，这些实际运行信号通常由继电保护测试仪进行模拟。测试仪可以根据试验项目输出不同幅值、相位、频率和持续时间的电压、电流信号，为保护装置提供可控的试验条件。

第二部分是继电保护测试仪本体。继电保护测试仪相当于整个试验回路的信号控制和测量中心。它负责产生试验所需的电压、电流波形，也负责接收保护装置反馈的动作信号。不同类型的继电保护测试仪，输出通道数量、功率大小、同步精度以及测试功能会有所不同。对于常规的过流、过压、欠压、零序以及距离保护等试验，需要根据保护装置的实际接线方式选择对应的电压、电流输出通道。

第三部分是被测保护装置。它可以是继电保护装置、保护测控装置，也可以是其他需要进行保护功能验证的二次设备。试验过程中，继电保护测试仪并不是直接判断保护装置是否合格，而是通过模拟故障量，让保护装置按照自身的整定值和逻辑进行判断，然后由测试人员分析其动作结果。

第四部分是开入、开出回路。很多继电保护试验不仅要向保护装置输入电气量，还需要获取保护装置的动作结果。例如保护装置收到故障量后，经过内部逻辑判断，可能输出跳闸信号、告警信号或者其他控制信号。继电保护测试仪通过开入通道接收这些状态变化，并记录动作时刻，再结合测试过程中输出的电压、电流信号，计算保护装置的动作时间。这也是继电保护测试仪进行时间特性测试的重要基础。

第五部分是测量与反馈回路。试验过程中，测试人员需要知道实际输出了什么信号、保护装置在什么条件下动作，以及动作发生的具体时间。继电保护测试仪通常会对输出量、动作量及相关时间参数进行采集和记录，通过测试结果判断保护装置是否满足试验要求。对于需要比较动作值的项目，还需要逐步改变试验量，观察保护装置由“不动作”转变为“动作”的临界状态。

在实际接线时，继电保护试验回路通常可以按照“测试仪输出端—保护装置输入端—保护装置输出端—测试仪开入端”的思路进行理解。比如进行过流保护试验时，继电保护测试仪向保护装置输入规定的电流信号，当电流达到保护整定条件后，保护装置发出动作信号，测试仪检测到动作状态并停止计时，最终得到动作电流、动作时间等测试数据。

需要注意的是，电压回路和电流回路在接线方式上不能混淆。不同保护装置对电压、电流的输入形式存在差异，有的试验项目只需要电流输入，有的项目则需要同时施加三相电压和三相电流。对于方向保护、距离保护等项目，还涉及电压与电流之间的相位关系，因此测试仪输出不仅要保证幅值准确，还要保证相位关系符合试验要求。

在一些复杂的保护试验中，试验回路还会涉及多组输入和多个开入、开出状态。例如距离保护试验需要同时模拟故障前状态和故障状态，并根据保护逻辑记录不同时间节点；重合闸试验则需要模拟断路器跳闸、保护动作以及合闸反馈等信号。此时，继电保护测试仪需要具备较好的时序控制能力，才能完整还原试验过程。

试验回路的可靠性还与接地方式、接线牢固程度以及测试过程中的抗干扰能力有关。尤其是在现场进行继电保护测试时，周围可能存在大量电气设备和电磁干扰源。如果接线不规范，或者测试信号受到干扰，就可能出现保护误动作、测试数据波动等问题。因此，在进行继电保护测试前，应先根据被测保护装置的端子定义和试验项目确认接线关系，再逐一核对电压、电流、开入和开出回路。

对于继电保护测试仪的使用来说，理解试验回路的基本构成，比单纯记住某一个测试步骤更重要。因为不同保护类型虽然测试项目不同，但基本逻辑仍然是通过测试仪模拟输入量，经过保护装置内部判断后产生输出，再由测试仪采集动作结果。掌握这一结构后，面对过流保护、零序保护、差动保护、距离保护以及其他保护试验时，就更容易理解具体的接线和测试方法。

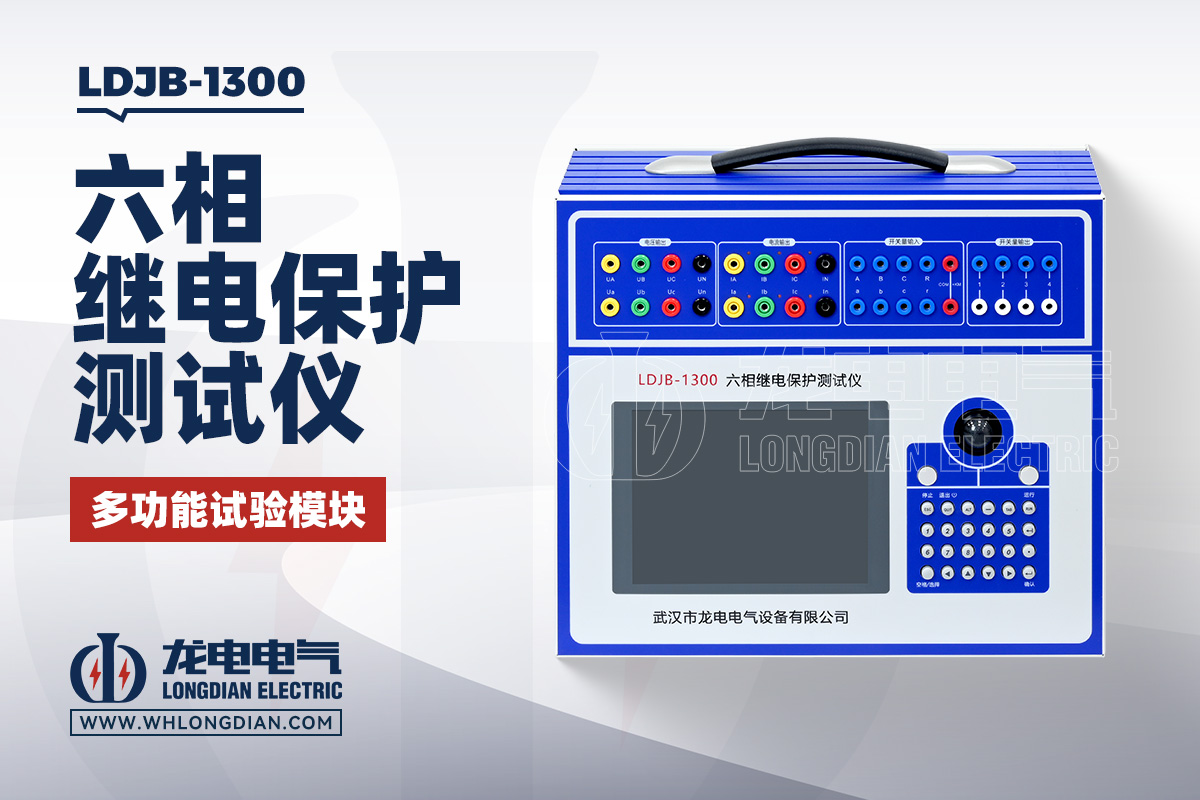

武汉市龙电电气设备有限公司生产的LDJB继电保护测试仪，主要用于继电保护及二次回路相关试验。在实际使用过程中，可根据不同保护试验需求配置相应的电压、电流输出及开入、开出测试功能，满足保护装置动作值、动作时间及相关逻辑功能的测试需求。对于电力试验人员来说，使用继电保护测试仪开展试验时，应结合被测装置的技术资料、端子定义及具体试验要求进行接线，避免仅按照经验操作。

从整个试验过程来看，继电保护测试仪试验回路并不复杂，关键在于各部分之间的对应关系是否正确。测试信号要准确进入保护装置，保护装置的动作信号要可靠返回测试仪，测试仪还需要对全过程进行准确记录。只有这几个环节衔接正常，继电保护测试结果才具有参考价值。

因此，在开展继电保护测试之前，建议先明确试验目的，再确定所需输出量、保护输入端、动作接点以及测试仪开入端，最后进行回路检查和试验。对于刚接触继电保护测试仪的人员来说，先弄清“信号从哪里来、进入哪里、保护如何动作、结果如何返回”这四个问题，基本就掌握了继电保护试验回路的核心结构。
