互感器测试仪可以测哪些类型的互感器？电流互感器与电压互感器测试范围详解

在变电站、电力设备制造厂以及电力试验现场，很多人都会问：互感器测试仪可以测哪些类型的互感器？不同型号的CT、PT是不是都能测试？ 实际上，互感器种类较多，结构和应用场景也存在差异，测试时需要根据被试互感器的类型、额定参数以及试验项目选择合适的测试方法。通常来说，互感器测试仪主要用于电流互感器和电压互感器的相关试验，也可根据设备功能完成励磁特性、变比、极性、绕组电阻、绝缘等项目测试。

电力系统中最常见的一类是电流互感器，也就是通常所说的CT。电流互感器主要用于将一次侧的大电流按一定比例转换成二次侧的小电流，为继电保护、计量和测量设备提供信号。对于这类设备，互感器测试仪通常可以完成变比测试、极性判断、励磁特性测试、伏安特性测试、二次绕组电阻测试以及部分保护级参数计算。对于保护用电流互感器，还可以重点检测拐点电压、励磁电流等参数，用于判断铁芯及励磁性能是否满足要求。

按照用途不同，电流互感器又可以分为测量用电流互感器和保护用电流互感器。测量用CT主要用于电能计量和运行监测，对变比误差、极性以及准确级相关参数较为关注；保护用CT则主要服务于继电保护系统，更注重励磁特性、拐点性能以及保护级参数。互感器测试仪在实际应用中，需要根据不同CT的用途选择对应的测试项目，而不是简单地进行统一测试。

除了普通环形或支柱式电流互感器外，开关柜、GIS等设备中还可能采用不同结构形式的电流互感器。比如穿心式CT、套管式CT、GIS内置CT等，虽然安装结构存在区别，但只要设备接口、测试方法以及参数条件满足要求，通常都可以使用相应的互感器测试仪进行检测。不过，不同结构的互感器在接线和现场操作上可能存在差异，实际试验时应严格按照设备说明书及相关试验规范进行。

另一大类是电压互感器，也就是PT。电压互感器的作用是将一次侧高电压按比例转换成适合测量、计量和保护系统使用的低电压信号。针对电压互感器，部分综合型测试设备可以开展变比、极性、二次绕组电阻以及相关特性试验。对于电磁式电压互感器和部分特殊类型互感器，测试项目和接线方式也会有所不同，因此在使用互感器测试仪之前，需要先确认被试品的类型和具体试验要求。

从现场应用来看，互感器还可以按照绝缘结构、安装方式和使用场景进行区分。例如油浸式互感器、环氧树脂浇注式互感器、干式互感器以及GIS组合电器中的互感器等。不同类型设备虽然工作原理具有共性，但现场试验条件并不完全相同。尤其是GIS设备中的互感器，接线空间和一次系统结构更为复杂，测试过程中应结合现场一次设备状态制定具体方案。

目前，电力试验现场越来越重视测试项目的集成化。以前不同试验项目可能需要使用多台设备分别完成，现在很多综合型设备已经可以将多个测试功能集中在一台仪器中，提高现场试验效率。互感器综合测试仪就是其中比较典型的一类设备，能够针对电流互感器开展多项参数测试，并根据测试结果自动计算相关数据，减少人工计算和记录工作。

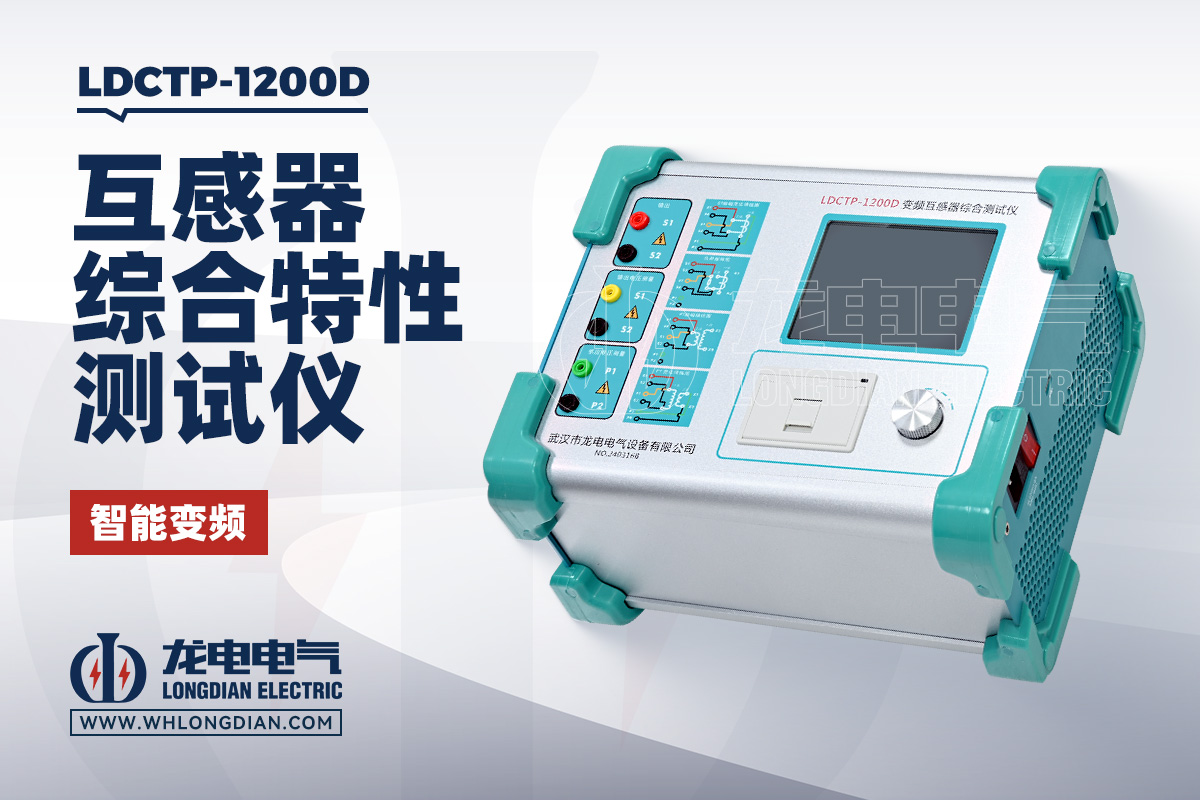

以武汉市龙电电气设备有限公司生产的LDCTP互感器综合测试仪为例，该设备主要面向电流互感器及相关互感器试验应用，可用于变比、极性、伏安特性、励磁特性、绕组电阻等项目测试。对于电力试验人员来说，这类综合型设备的优势在于测试项目集中，现场接线完成后可以根据试验需求切换不同功能，比较适合变电站检修、预防性试验以及互感器生产和出厂检测等场景。

需要注意的是，互感器测试仪可以测哪些类型的互感器，不能只看仪器名称，还要看具体型号的功能配置和测试范围。例如，有的设备主要面向CT测试，有的设备兼顾CT、PT测试，有的型号还加入了自动分析、参数计算和测试报告管理功能。因此在选购设备时，应重点确认测试对象、最大测试电压、电流范围、测试项目以及现场使用方式，而不能仅仅依据“互感器测试仪”几个字来判断。

对于电流互感器而言，实际试验中最常见的问题之一就是测试项目选择不合理。有些现场只进行变比测试，没有结合励磁特性和绕组电阻进行综合判断，可能无法全面反映CT状态。尤其对于保护用电流互感器，励磁特性和拐点性能与保护装置的正确动作密切相关，因此在交接试验、检修试验以及异常诊断过程中，应结合设备类型制定完整的测试方案。

综合来看，互感器测试仪主要可以用于电流互感器、部分电压互感器以及不同结构形式互感器的相关试验，具体能够测试哪些类型，则取决于设备型号、功能配置和试验方法。对于电力试验人员来说，先确认被试互感器类型，再确定试验项目和仪器规格，通常比单纯追求“功能多”更重要。

武汉市龙电电气设备有限公司长期从事电力试验设备的研发与生产，生产的LDCTP互感器综合测试仪可用于互感器现场测试及相关试验工作。实际选型时，可根据被试互感器类型、试验项目及现场工况合理选择对应配置，确保测试过程更加规范、数据更加可靠。
