互感器综合测试仪额定输入输出参数怎么选？输入电源、测试电压与输出电流详解

在选择互感器综合测试仪时，很多用户首先关注的是测试电压、输出电流和测量范围，但具体应该怎么看这些参数？互感器综合测试仪的额定输入输出参数之间有什么关系？不同参数又对应哪些实际试验项目？对于电流互感器变比、励磁特性、伏安特性以及二次绕组电阻等测试来说，输入与输出参数直接关系到仪器能否满足现场试验要求，因此选型时不能只看单一指标。

互感器综合测试仪的“输入参数”，主要是指仪器正常工作时需要的供电条件以及测试过程中采集的信号范围。常见输入电源为交流电源，具体额定电压、频率应以设备铭牌和技术说明书为准。现场使用时，需要确认试验电源是否满足仪器要求，尤其是在变电站检修现场，电源条件可能受到现场环境影响。如果输入电源不稳定，可能导致仪器启动异常，甚至影响测试数据。

对于互感器综合测试仪而言，输入不仅包括仪器本身的工作电源，还涉及被测试品二次侧信号的采集。不同测试功能对应的测量通道和输入范围不同。例如进行二次绕组电阻测试时，仪器需要向被试绕组施加测试电流，同时采集绕组两端的电压变化，再通过计算得到电阻值；进行励磁特性测试时，则需要持续改变测试电压，并同步采集励磁电流。

输出参数则更加容易理解，主要反映互感器综合测试仪能够向被试品提供多大的测试能力。其中比较重要的指标包括测试电压、测试电流、测试功率以及输出频率等。不同型号设备的配置存在差别，因此不能简单认为所有互感器综合测试仪都具有相同的输出范围。

测试电压是互感器综合测试仪的重要参数之一。在进行电流互感器励磁特性或伏安特性试验时，需要逐步提高二次侧测试电压，同时记录对应的励磁电流变化。当测试电压达到一定范围后，才能较完整地获得被试CT的励磁曲线。因此，对于需要开展保护用电流互感器励磁特性试验的用户来说，仪器的最大输出电压是选型时需要重点关注的参数。

测试电流同样十分关键。互感器综合测试仪进行二次绕组电阻测试时，需要向被试绕组施加一定的直流测试电流，并根据电压和电流的关系计算绕组电阻。测试电流越稳定，测试结果通常越容易保持一致。但这并不意味着测试电流越大越好，还需要结合被试绕组的实际阻值、热容量以及试验要求合理选择。

在进行变比测试时，仪器还需要具备相应的输出与采集能力。互感器变比测试的核心是对一次侧和二次侧之间的电气关系进行检测，通过测试结果判断实际变比是否符合铭牌及相关技术要求。对于现场试验而言，设备不仅要能够提供合理的测试信号，还需要具备较好的测量精度和数据计算能力。

部分用户在查看互感器综合测试仪参数时，会把“输出电压范围”和“实际测试电压”理解成同一个概念。实际上，两者并不完全相同。设备标称的输出范围代表仪器理论上的调节能力，而实际试验过程中所使用的电压，需要根据被试互感器类型、额定参数和具体测试项目确定。测试过程中不能为了追求更高数值而随意升高输出电压。

此外，输出功率也是选型时经常被忽略的参数。测试电压和测试电流共同决定设备的输出能力。当进行励磁特性试验时，如果被试CT铁芯容量较大，就可能需要测试仪提供更高的输出功率。若仪器输出能力不足，即使软件具备对应测试功能，也可能无法完整完成试验。因此，查看互感器综合测试仪额定输入输出参数时，应把电压、电流和功率结合起来判断。

不同测试项目对参数的要求也不一样。例如，变比测试更关注测试信号、测量精度和计算功能；励磁特性测试更关注最大输出电压以及输出功率；二次绕组电阻测试则更关注测试电流大小、输出稳定性以及电阻测量精度。因此，不能简单通过某一个最大参数来判断一台互感器综合测试仪是否适合自己的工作场景。

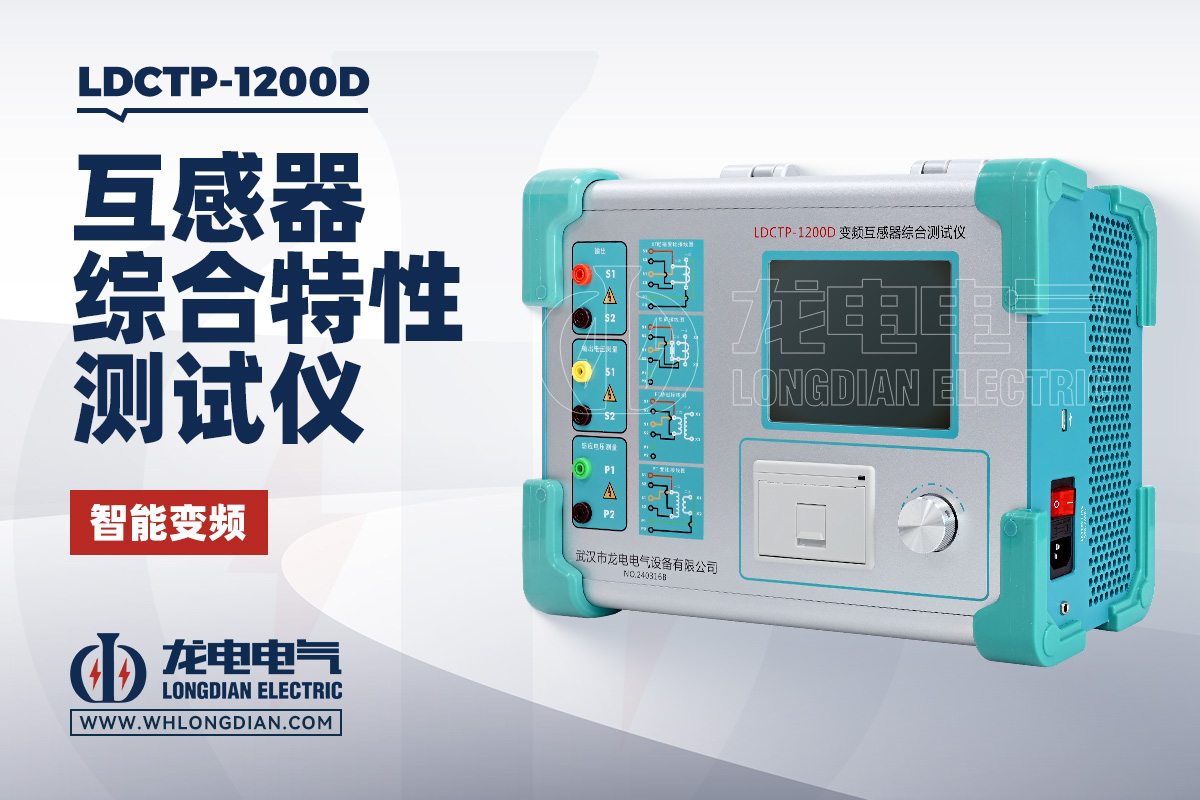

目前，现场试验对设备集成度的要求越来越高，一台设备往往需要覆盖多个试验项目。武汉市龙电电气设备有限公司生产的LDCTP互感器综合测试仪，主要用于互感器相关试验，可根据不同配置和测试需求开展变比、极性、伏安特性、励磁特性、二次绕组电阻等测试。对于需要进行多项目测试的变电站、供电单位及互感器生产企业来说，综合型设备能够减少现场仪器切换，提高试验工作的连续性。

需要特别说明的是，LDCTP互感器综合测试仪的具体额定输入、输出电压、输出电流、最大功率及测量范围，应以对应型号的正式技术参数为准。不同配置之间可能存在差异，实际选购时应结合被测试品类型和试验标准进行确认，而不是直接套用其他型号的数据。

在实际使用中，还应关注仪器输入输出参数与现场安全条件之间的关系。进行互感器试验前，应确认被试设备已经按照试验要求做好隔离、接地和放电处理，测试过程中严格按照操作规程进行接线和升压。特别是在进行励磁特性测试时，应根据试验要求逐步升压，避免因错误接线或操作不当造成设备损坏。

总体来看，互感器综合测试仪的额定输入输出参数并不是单纯的数字对比，而是判断设备适用范围的重要依据。输入参数决定仪器能否稳定工作，输出电压、电流和功率则关系到测试仪能否完成对应试验。选择设备时，应按照“被试互感器类型—测试项目—所需测试范围—仪器输入输出能力”的顺序进行判断，这样更容易选到真正适合现场工作的设备。

武汉市龙电电气设备有限公司生产的LDCTP互感器综合测试仪面向电力试验及互感器检测应用，具体参数和配置可根据实际测试需求进行确认。对于需要采购互感器测试设备的用户，建议在确定型号前重点核对额定输入电源、最大输出电压、输出电流、输出功率、测量精度及测试项目，避免出现功能满足但输出能力不足，或者参数配置超出实际需求的情况。
