继电保护测试仪怎么选？单相、三相、六相区别及选型方法

继电保护测试仪选单相、三相还是六相，究竟应该怎么判断？是不是相数越多，设备就越适合现场使用？实际上，继电保护测试仪的相数主要关系到能够同时模拟多少路电压、电流，以及能完成哪些类型的保护试验。对于普通继电器、简单过流保护和单一电流回路测试，单相设备就可能够用；涉及三相保护的现场校验，三相继电保护测试仪更加实用；如果需要进行线路保护、变压器差动保护、状态序列等复杂试验，六相继电保护测试仪的适用范围会更广。

单相继电保护测试仪的特点比较明显，就是输出通道少、结构相对简单，主要针对单个电流或电压量进行测试。常见用途包括单相电流继电器、单相电压继电器以及一些比较基础的保护试验。对于只需要测量动作值、返回值、动作时间等参数的测试任务，单相设备操作相对直接，也比较容易上手。

但是，单相继电保护测试仪的局限也比较明显。当保护试验需要同时加入多个电流、电压，并观察不同相量之间的幅值和相位关系时，单相输出就难以满足要求。特别是涉及三相交流量、正负零序分量、方向保护等测试，仅仅依靠单路输出很难完整模拟实际运行状态。因此，单相设备更适合测试项目比较固定、功能需求相对简单的用户。

三相继电保护测试仪则是在现场应用中比较常见的一种配置。它能够同时输出三相电流，配合三相电压完成基本的三相交流保护测试。对于线路保护中的过流、低压、负序、功率方向等项目，三相输出可以更接近实际系统中的故障状态。资料中也指出，交流试验模块可以用于大部分继电器和微机保护的测试，并支持电压、电流幅值和相位的灵活设置。

如果主要做变电站常规继电保护试验，三相继电保护测试仪通常已经能够覆盖不少日常工作。尤其是需要同时模拟三相电流、三相电压，并进行相位变化和序分量分析时，三相设备比单相设备更加方便。对于常规过流保护、方向保护、低压保护以及部分距离保护测试，三相输出具有较好的实用性。

六相继电保护测试仪则主要面向测试项目更加复杂的场景。它的优势不是简单地“多了三相”，而是可以同时提供更多独立的电压、电流输出，从而满足多侧、多回路以及复杂故障状态的模拟需求。资料显示，设备可以灵活控制4相电压3相电流、6相电压、6相电流以及12相电压电流同步输出。

在变压器差动保护测试中，六相继电保护测试仪的优势尤其明显。变压器差动保护需要同时模拟高、低压两侧的电流，并按照保护接线关系调整各侧电流的幅值和相位。如果只有三相电流输出，就需要根据具体试验方法进行更多接线和切换；六相输出则可以直接对应两侧三相电流。资料中的差动保护试验示例，也采用六相继保测试仪分别向两侧加入三相电流。

除了差动保护，六相继电保护测试仪还适合状态序列、重合闸、线路保护综合测试等项目。状态序列功能可以根据实际需求设置多个状态，每个状态自由定义电压、电流数据，用于模拟故障前、故障、跳闸后、重合等复杂过程。相关资料显示，状态序列最多可以添加9个状态，可用于模拟复杂的电网状态变化。

从输出能力来看，六相继电保护测试仪的电流配置也更加灵活。该设备六相电流输出时每相最大30A，三相电流输出时每相最大60A，6相并联输出最大可以达到180A；交流电压则支持每相最高120V。 这种输出组合能够覆盖从常规定值校验到多相、大电流保护试验的不同需求。

那么现场选型时，应该如何判断？如果主要测试单个继电器，试验内容比较简单，而且不涉及多相量之间的配合，可以考虑单相继电保护测试仪。这样设备结构和操作相对简单，能够满足基础测试需求。

如果主要面对变电站日常继电保护校验，需要测试三相过流、方向、低压、负序等常见项目，三相继电保护测试仪通常更加合适。它在功能和便携性之间比较容易取得平衡，也能覆盖较多常规试验。

如果涉及变压器差动保护、线路保护、距离保护、零序保护、重合闸、状态序列以及复杂故障模拟等测试项目，更建议选择六相继电保护测试仪。尤其是变压器两侧同时加量、多个电流通道需要独立控制的情况下，六相输出能够明显减少反复换线和试验组合的麻烦。资料中列出的测试模块也包括差动保护、差动定值、距离零序保护、线路保护、状态序列、同期试验以及6～35kV线路保护综合测试等。

还有一点容易被忽略，选择继电保护测试仪不能只看“几相”。电流输出能力、各通道精度、频率范围、谐波输出、开入开出数量、时间测量精度以及软件测试功能，同样会直接影响实际使用。比如资料中的六相设备基波频率范围为1～1000Hz，支持1～20次谐波，同时具备10路开关量输入和8对开关量输出，时间测量范围为0.1ms～9999s。

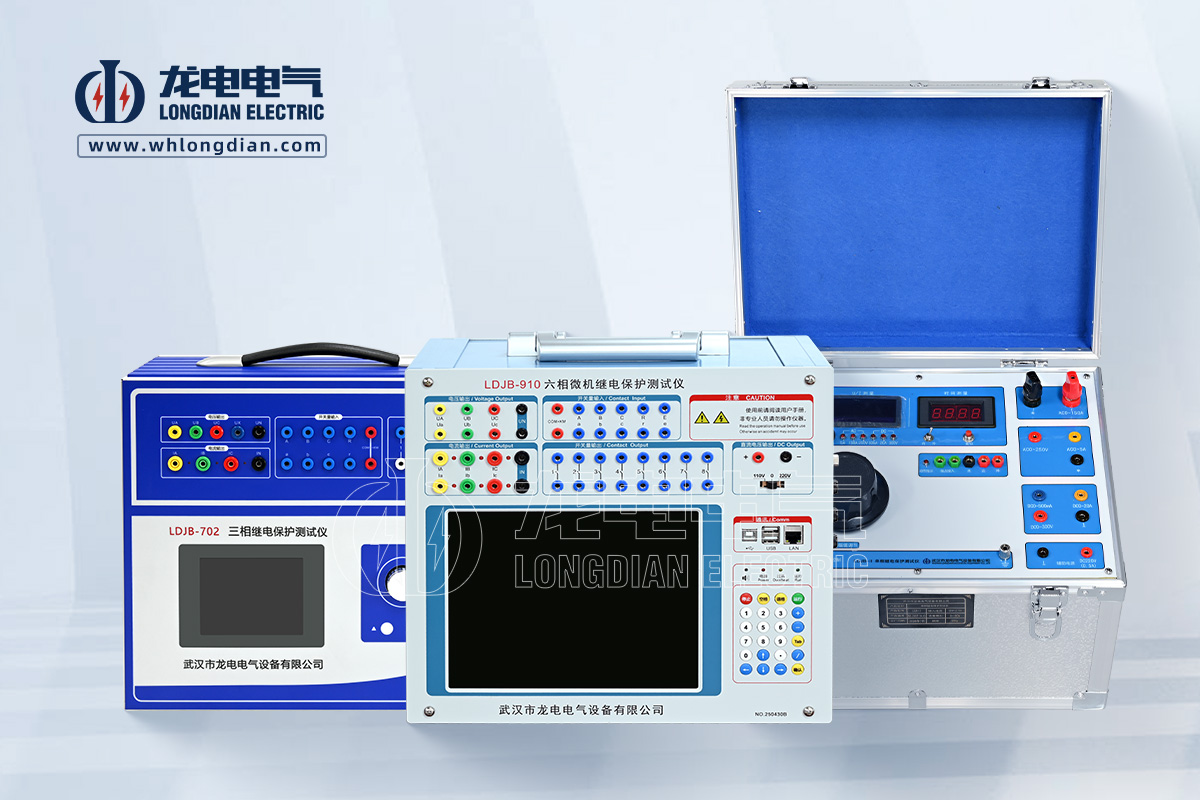

武汉市龙电电气设备有限公司生产的LDJB系列继电保护测试仪，针对不同继电保护试验需求提供多相电压、电流组合输出方案，可用于继电器、线路保护、距离保护、零序保护、变压器差动保护以及状态序列等试验。对于需要完成多相同步输出和复杂保护逻辑测试的场合，六相配置能够提供更充分的测试通道，现场使用也更加灵活。

所以，继电保护测试仪怎么选，并不是单纯看单相、三相还是六相，而是要先看自己的测试对象和试验项目。测试继电器、简单保护，单相基本够用；日常三相保护校验，三相继电保护测试仪更加合适；涉及差动、距离、线路综合保护以及复杂故障模拟，则优先考虑六相继电保护测试仪。按照实际试验需求选择相数，比单纯追求通道数量更重要。
