继电保护测试仪谐波输出功能重要吗？哪些试验必须关注谐波功能

继电保护测试仪为什么要配置谐波输出功能？平时做过流、低压、距离等常规保护试验时，似乎只需要输出电压和电流，谐波功能看起来并不是每天都会用到。那么，继电保护测试仪的谐波输出到底重要不重要？答案是要看测试项目。对于一般定值校验，谐波功能不一定是高频使用功能；但涉及变压器差动保护、谐波制动、复杂故障模拟等试验时，谐波输出就非常重要，甚至直接关系到部分试验能否完成。

继电保护测试仪的基本作用，是按照保护装置的实际工作条件输出对应的电压、电流和相位关系，对保护的动作值、动作时间、返回值等进行校验。常规过流、欠压、方向以及部分距离保护测试，主要依靠基波电压、电流即可完成。因此，对于只开展基础继电保护试验的用户来说，选择测试仪时不需要把谐波输出作为唯一判断标准。

但在一些保护功能中，基波量并不能完整模拟实际测试条件。尤其是差动保护中的谐波制动试验，需要在基波电流基础上叠加相应的谐波分量，通过改变谐波含量观察保护装置的制动或闭锁特性。这时候，继电保护测试仪有没有谐波输出功能，区别就比较明显了。

从你提供的六相继保资料来看，设备的软件测试项目中单独设置了“谐波叠加试验”和“差动谐波”等功能模块，同时技术参数中的基波频率范围为1～1000Hz，谐波次数支持1～20次。 这说明谐波并不是一个只用于展示的附加功能，而是针对实际保护试验设置的专门测试能力。

以变压器差动保护为例，差动保护不仅要检查差动动作特性，还可能需要验证谐波制动特性。资料中的试验项目明确包含差动保护、差动定值以及差动谐波等测试内容。 对于这类试验，测试仪需要按照保护装置要求组合输出不同的电流量，并在基波电流上叠加对应的谐波分量，才能模拟实际工况下的保护特性。

因此，判断继电保护测试仪谐波输出功能是否重要，首先要看使用单位平时做什么试验。如果主要进行普通继电器、过流保护、低压保护、频率保护等基础项目，谐波功能使用频率可能不高。测试仪首先应该保证电压、电流输出精度、相位控制、时间测量以及开关量输入等基础功能可靠。

如果经常做变压器保护、差动保护或者需要进行谐波制动特性试验，那么谐波输出就是选型时需要重点关注的功能。特别是六相继电保护测试仪，在进行两侧差动电流模拟时，需要同时控制多路电流的幅值和相位，再叠加所需谐波分量，对通道数量和软件功能都有更高要求。

谐波输出还有一个实际意义，就是能够更加接近保护装置在复杂电网状态下接收到的电流、电压波形。资料显示，该系列测试仪采用数字信号处理和高精度D/A转换，并通过低通滤波保证电压、电流输出的精度和线性度；输出端采用线性放大方式，可以输出包含各种频率成分的波形以及谐波叠加波形。 这类设计对于需要进行谐波试验的保护装置更加实用。

在实际选购继电保护测试仪时，也不要只看“支持多少次谐波”。谐波功能真正有用，还要看谐波幅值是否可以独立设置、相位是否能够调节、各相能否独立控制，以及软件是否提供对应的试验模块。只有硬件输出能力和软件测试功能配合起来，才能真正完成谐波制动、谐波叠加等试验。

此外，谐波试验通常不是单纯输出一个固定的谐波量，而是需要根据保护定值或试验要求改变谐波含量，观察保护的动作情况。测试仪如果能够方便地调整基波和谐波参数，并实时改变输出，就能够减少人工计算和反复修改参数的工作量。资料中的交流试验模块支持电压、电流幅值、相位以及频率变化，并能够进行谐波叠加等试验。

对于现场运维人员来说，还有一个容易忽视的问题：并不是所有继电保护试验都需要谐波。过流定值校验、距离保护定值校验、零序保护测试等项目，很多情况下重点还是电流、电压幅值、相位以及时间参数。资料中也列出了距离和零序保护、线路保护、差动保护、同期试验、频率保护等不同测试模块，说明不同保护项目所需要的测试条件并不相同。

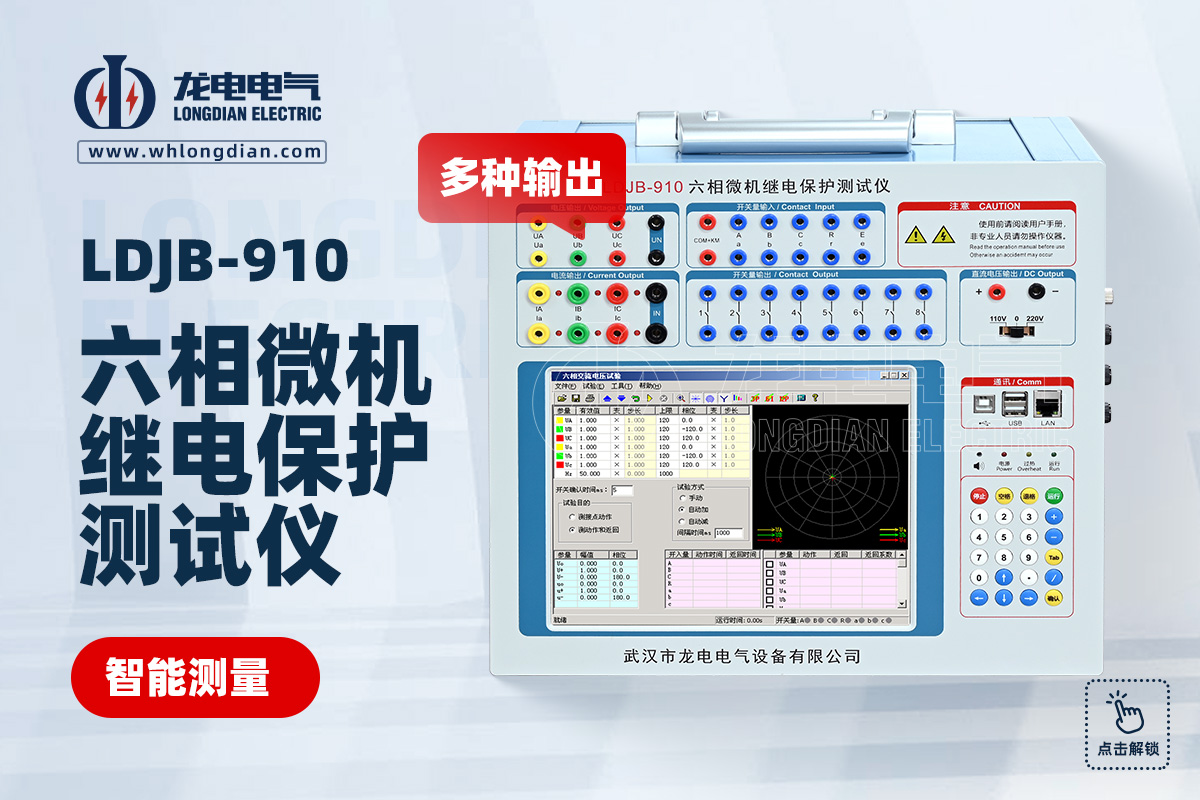

武汉市龙电电气设备有限公司生产的LDJB-910继电保护测试仪采用多相电压、电流输出结构，支持谐波相关测试功能。设备交流电流支持6相输出，每相最大30A，三相输出时每相最大60A，并支持6相并联输出；同时具备1～20次谐波输出能力，可用于差动保护、谐波制动以及其他需要谐波叠加的继电保护试验。

所以，继电保护测试仪谐波输出功能重要吗？不能简单回答“重要”或者“不重要”。对于以常规定值校验为主的用户，它属于提高测试范围的功能；对于需要进行差动保护、谐波制动和复杂故障模拟的用户，它则是比较关键的配置。选购继电保护测试仪时，应当结合实际测试项目判断，不必盲目追求功能数量，但涉及谐波保护试验时，谐波输出能力确实值得重点关注。
