变压器直流电阻测试仪的测试电流怎么选择？不同容量变压器选型方法

变压器直流电阻测试仪的测试电流到底应该怎么选？是不是测试电流越大，测出来的数据就越准确？实际试验中，这两个问题并不能简单地画上等号。变压器容量不同、绕组电阻不同，适合的测试电流也不同。测试电流过小，测量信号容易受到现场干扰，测试时间也可能增加；测试电流过大，则可能造成绕组温升明显，影响测试结果。因此，使用变压器直流电阻测试仪时，合理选择测试电流是提高测试效率和测量稳定性的关键。

变压器直流电阻试验主要用于检查绕组引线和内部接头的连接情况，同时能够发现分接开关接触不良、绕组断股、引线连接异常等问题。由于变压器绕组本身具有电感，测试时需要向绕组施加直流电流，等待电流和测量值逐步稳定后，再计算出绕组的直流电阻。因此，变压器直流电阻测试仪的测试电流不仅影响测量信号大小，也会影响测试达到稳定状态所需要的时间。

从基本测量原理来看，在被测电阻一定的情况下，测试电流越大，绕组两端产生的测试电压越高，仪器采集到的有效信号也越明显。对于毫欧级甚至更低阻值的绕组，如果测试电流过小，产生的电压信号可能比较弱，现场电磁干扰、接触电阻等因素对测试结果的影响会更加明显。因此，对于低阻值绕组，通常需要选择相对较大的测试电流。

但这并不意味着变压器直流电阻测试仪始终应该使用最大电流。测试电流过大时，绕组的发热会更加明显，特别是在长时间通电的情况下，绕组温度变化会使铜、铝导体的电阻发生变化，从而影响测试结果。此外，大电流测试结束后，绕组中储存的能量较大，需要经过仪器的放电回路充分释放，因此整体试验时间也可能增加。

实际选择测试电流时，可以先结合被试变压器的容量和绕组电阻进行判断。对于小容量配电变压器，绕组电阻通常相对较大，一般不需要使用很大的测试电流。几百毫安到几安培的测试电流通常就能够获得较稳定的数据。如果现场干扰较小，采用较低电流也可以完成测试；如果数据波动较明显，则可以适当提高测试电流。

对于中等容量的配电变压器和电力变压器，绕组电阻会进一步降低，此时可以根据具体阻值选择3A、5A、10A等测试电流。实际操作中，不需要机械地按照变压器容量对应某一个固定电流值，而应观察测试过程中的电流建立速度、测量值稳定情况以及绕组温升情况。只要能够获得稳定、可靠的测量数据，就没有必要为了追求大电流而使用更高档位。

对于大容量电力变压器，绕组电阻通常较低，特别是低压大电流绕组，采用较大的测试电流能够提高测量信号，同时缩短达到稳定状态所需要的时间。这类设备可以根据仪器输出能力选择10A、20A、30A甚至更高的测试电流。不过，具体使用多少安培，仍然应根据实际绕组电阻、设备技术要求以及测试仪器的量程进行确定。

因此，在回答“变压器直流电阻测试仪测试电流怎么选择”这个问题时，更合理的方法不是单纯按照变压器容量划分，而是把容量、绕组电阻和测试要求结合起来考虑。同样容量的两台变压器，由于绕组结构、额定电压以及绕组材料不同，其直流电阻也可能存在差异，所需要的测试电流自然也不完全相同。

测试电流确定以后，接线质量也不能忽视。变压器直流电阻测试属于低阻测量，测试线连接是否可靠、测试夹与端子的接触是否良好，都会直接影响最终结果。现场如果存在接触不良、接线端子氧化或者测试线连接松动等情况，即使测试电流选择合理，测得的数据也可能出现较大偏差。因此，在正式测试之前，应检查电流线、电压线以及各连接点。

测试过程中还需要注意数据稳定时间。尤其是容量较大的变压器，绕组电感较大，施加直流电流以后不会立即达到稳定状态。此时不能刚开始测试就直接读取数据，而应等待仪器显示值基本稳定后再记录。使用变压器直流电阻测试仪时，如果发现测试时间明显变长，可以检查测试电流是否选择过低、接线是否可靠，以及被试绕组是否存在异常。

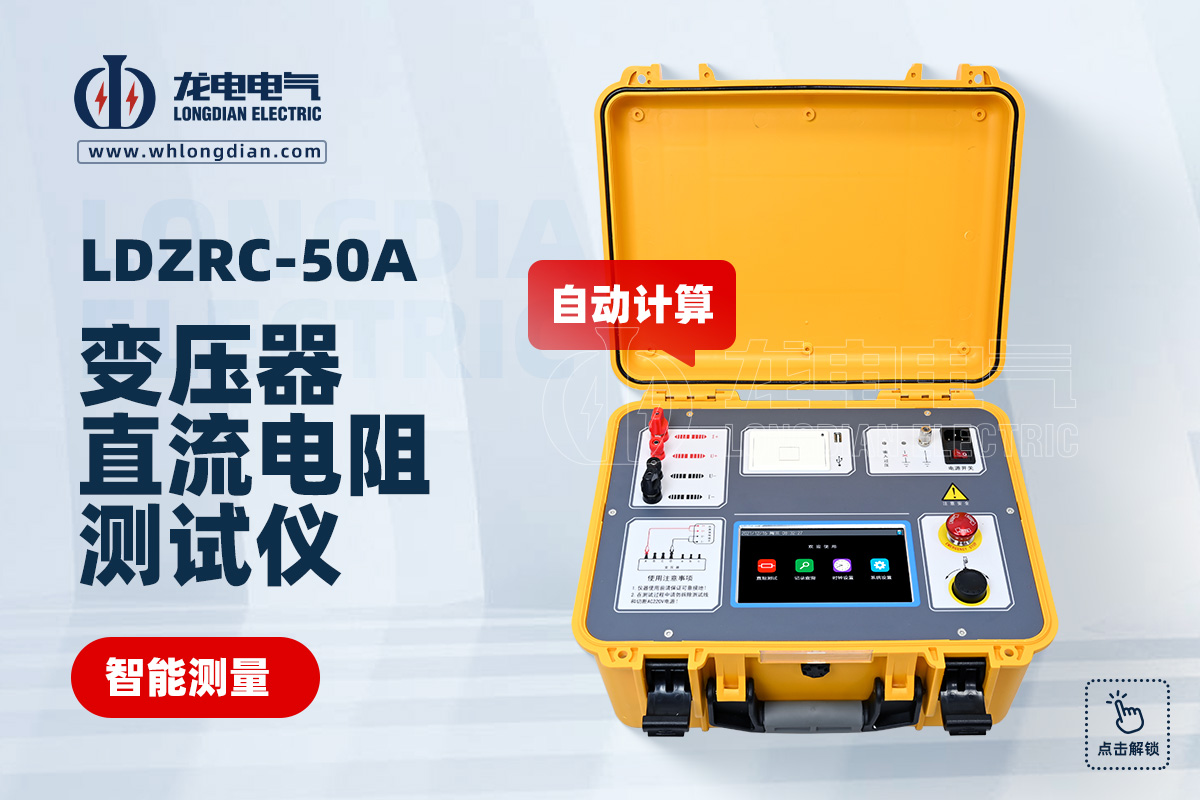

对于需要快速完成现场测试的情况，大电流直流电阻测试仪能够明显改善低阻绕组的测试效率。武汉市龙电电气设备有限公司生产的LDZRC-50A变压器直流电阻测试仪，最大测试电流可达50A，可根据被试变压器和绕组实际情况选择合适的测试电流，用于不同容量变压器的直流电阻测试。

LDZRC-50A采用大电流测试方式，适用于对低阻值绕组进行快速测量。对于容量较大的电力变压器，可以根据实际阻值选择较大的电流档位，使测量信号更加明显，同时缩短测试等待时间。对于阻值相对较大的绕组，则可以选择适合的较小电流进行测试，避免不必要的大电流通入。这样的电流选择方式，更符合现场试验的实际需求。

需要注意的是，变压器直流电阻测试完成后，不应立即拆除测试线。由于变压器绕组具有电感，测试结束时绕组内部可能仍然存在储能，需要通过测试仪器的放电功能进行充分放电。确认电流已经降至安全状态后，再进行后续操作。测试电流越大，通常越需要重视放电过程。

总体来说，变压器直流电阻测试仪的测试电流选择没有一个适用于所有变压器的固定数值。小容量、较高阻值绕组可以采用较小测试电流；中等容量变压器可根据绕组阻值选择3A、5A、10A等电流；对于大容量、低阻值绕组，则可以使用更大的测试电流，提高测试信号和测试效率。真正重要的是根据被试设备实际情况选择合适的电流，而不是一味追求最大输出。

在实际试验中，建议优先参考变压器技术资料、相关试验要求以及变压器直流电阻测试仪本身的操作要求，根据绕组阻值合理确定测试电流。只有测试电流、接线方式、稳定时间和放电操作都得到合理控制，才能使直流电阻测试数据更具参考价值，为判断变压器绕组和分接开关的运行状态提供可靠依据。
