直流高压发生器保护响应时间多快才够？纳秒级保护的意义与测试方法

直流高压发生器保护响应时间越短越好吗？为什么有些设备会强调纳秒级保护，实际测试时又应该怎样验证？在直流耐压、泄漏电流测试以及氧化锌避雷器等高压试验中，设备需要长期输出较高的直流电压，一旦被试品发生击穿、短路或测试回路出现异常，过大的故障电流可能对高压模块、功率器件和被试设备造成冲击。因此，直流高压发生器除了要关注输出电压、输出电流和电压稳定度，还需要关注保护响应时间。合理的快速保护设计，可以在故障刚发生时及时限制能量继续输入，降低设备损坏风险。

所谓直流高压发生器保护响应时间，通常是指设备检测到过流、短路、击穿等异常状态后，从故障信号出现到保护电路开始动作之间的时间。需要注意的是，完整的保护过程实际上包含多个环节，包括故障信号产生、采样或检测、逻辑判断、驱动关断以及高压输出下降等。因此，工程上所说的“响应时间”并不一定等于输出电压从高值下降到零所需要的全部时间。

直流高压发生器为什么需要快速保护？根本原因在于高压电源在正常工作时会向负载持续提供能量。当被试品绝缘突然击穿时，测试回路的电流可能在很短时间内快速上升。如果保护动作较慢，故障电流持续存在的时间越长，功率器件承受的电应力和热应力通常越大，尤其是开关器件、变压器、高压整流及限流部分，都可能受到冲击。

对于传统机械式保护方式，动作速度受到器件本身的机械动作特性限制，而现代直流高压发生器更多采用电子检测、比较器、逻辑控制和功率器件关断等方式实现快速保护。这样的设计能够减少故障持续时间，使设备在检测到异常后更快进入保护状态。

“纳秒级保护”主要体现的是保护检测和触发动作链路能够达到非常短的时间尺度。这里需要区分概念：纳秒级通常强调的是某个快速检测、比较或触发环节，而不意味着整台直流高压发生器的高压输出能够在几个纳秒内完全降为零。因为设备内部存在高压变压器、倍压整流网络、滤波电容以及被试品本身的储能，整个高压系统从故障发生到电压完全释放，需要更长的时间。

因此，在评价直流高压发生器保护响应时间时，不能只看宣传参数中的一个“纳秒”数值，更应该关注快速检测、功率关断、限流以及后级放电等环节是否形成完整的保护链。真正有价值的快速保护，是在故障初期快速切断或限制能量输入，并通过后续保护电路把故障状态控制下来。

纳秒级快速检测对于高频尖峰、瞬态过流等异常尤其有意义。在某些高压试验过程中，击穿瞬间可能产生非常陡峭的电流变化。如果检测电路采样速度不够，瞬态变化可能被滤掉或者识别滞后。采用高速比较和快速触发电路，可以更早捕捉异常信号，并向功率控制部分发出保护指令。

直流高压发生器保护响应时间还与保护阈值有关。响应速度快并不意味着保护效果一定好。如果过流保护阈值设置不合理，正常启动、升压或者容性负载充电过程可能被误认为故障，导致设备频繁保护。相反，如果阈值设置过高，又可能延迟真正故障的处理。因此，保护系统需要兼顾响应速度、判断准确性和抗干扰能力。

在实际试验中，直流高压发生器通常需要面对不同性质的负载。有些被试品电容量较大，升压过程中会出现明显的充电电流；有些被试品绝缘性能较好，泄漏电流长期处于较低水平；还有一些设备在发生绝缘击穿时，会出现突然的大电流变化。针对不同工况，保护系统既要避免正常充电过程触发保护，又要能够识别真正的故障电流。

测试直流高压发生器保护响应时间时，首先需要明确测试对象到底是哪一个保护环节。常见测试方法可以通过标准化的故障模拟回路，在可控条件下产生过流或短路信号，再利用示波器、快速电流探头等设备观察故障信号和保护触发信号之间的时间差。通过采集两个时序波形，可以得到保护检测或触发环节的实际响应时间。

如果需要进一步评价整机保护效果，还应观察保护动作之后的输出电流和输出电压变化。仅仅测量控制信号的时间差，并不能完全代表直流高压发生器从故障发生到高压能量受到有效抑制的全过程。因此，完整测试通常需要同时关注故障电流峰值、保护触发时间、输出电压变化以及后续放电过程。

需要特别注意，高压设备保护响应时间测试具有较高的安全要求。测试人员不能简单地直接让高压输出端发生硬短路，而应根据设备设计和试验要求建立合适的模拟故障回路，并采用具备足够带宽和耐压能力的测量设备。对于高压试验设备，应优先采用厂家规定的测试方法和专用检测工装，避免因测试方式不当造成设备损伤或人身危险。

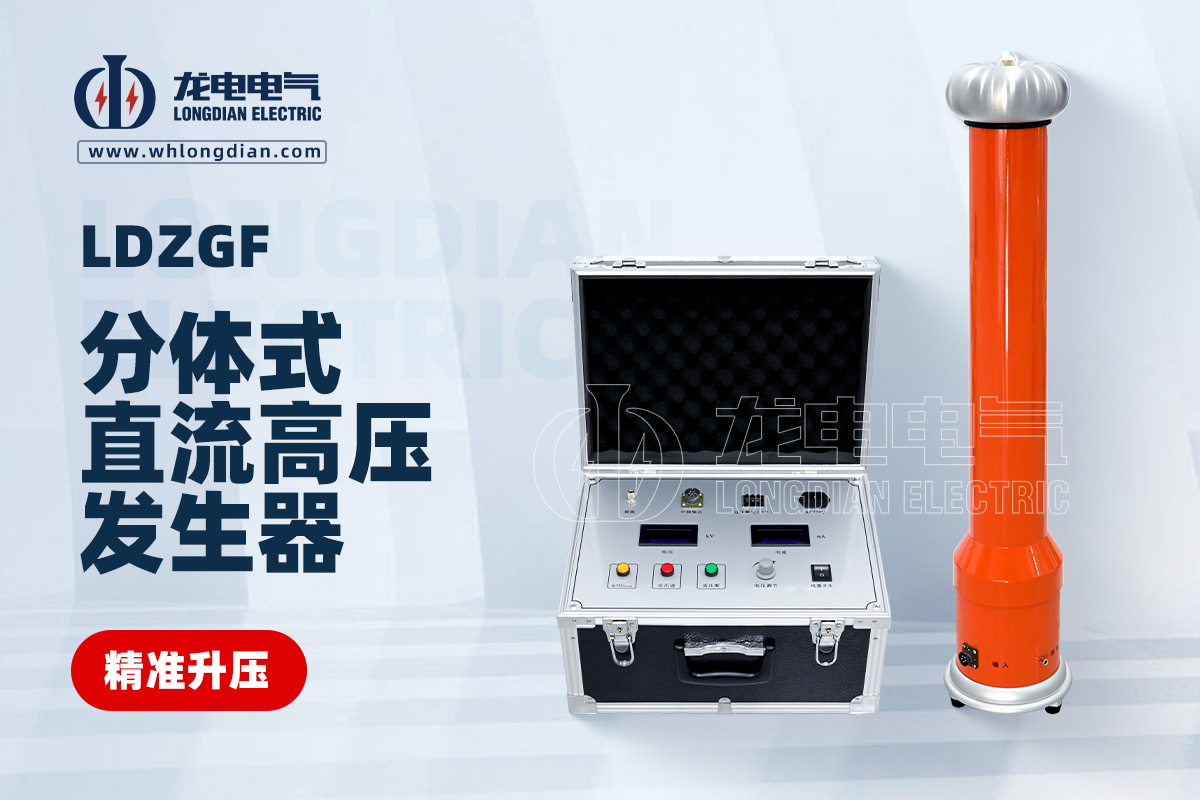

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于电力设备直流耐压、泄漏电流等高压试验。在设备设计中，保护功能是高压输出系统的重要组成部分。实际使用时，应根据被试品容量和试验要求进行升压，并关注过流、短路等异常状态下设备的保护动作情况。对于需要进行快速保护性能验证的场景，可以结合专用测试设备对保护检测和动作过程进行检查。

使用直流高压发生器进行试验时，保护功能不能替代现场安全措施。升压前应检查接线是否正确，确认接地可靠，并按照规定设置试验电压和泄漏电流等参数。试验过程中如果出现电流异常、声音异常、输出波动或者保护动作，应立即停止升压，并在设备完成放电后检查被试品和测试回路。

从技术角度看，直流高压发生器保护响应时间的意义并不只是追求一个尽可能小的数字，而是提高设备对突发故障的处理能力。纳秒级检测和快速触发技术能够为后级保护争取更多时间，减少故障能量持续输入。但最终的保护效果还取决于检测电路、控制策略、功率器件、限流设计和放电回路之间的协调。

因此，判断一台直流高压发生器的保护性能，建议从保护类型、触发阈值、检测速度、关断方式以及故障后的放电能力等多个方面综合评价。对于标称采用纳秒级保护技术的设备，也应进一步确认纳秒级指标对应的是检测、比较、触发还是整机输出关断，避免仅依据单一参数判断设备的整体安全性能。

总体来说，直流高压发生器保护响应时间直接关系到设备在异常工况下的处理能力。纳秒级快速检测和触发的价值，在于尽早识别瞬态故障并启动后续保护机制，而不是简单地理解为高压输出能在纳秒内完全消失。实际选用和测试直流高压发生器时，应把快速保护与限流、关断、放电以及整机安全设计结合起来评价，这样得到的判断才更符合现场高压试验的实际需求。
