三相交流功率源的核心输出特性有哪些？电压、电流、相位与功率全面解析

三相交流功率源为什么和普通三相电源不一样？选择三相交流功率源时，到底应该重点看哪些输出特性？对于电能计量、电气试验以及实验室测试来说，三相交流功率源并不是简单地提供三相交流电，而是要按照设定要求输出具有一定准确度、稳定度和可调性的电压、电流及功率信号。因此，了解三相交流功率源的核心输出特性，是设备选型和实际测试的重要基础。

三相交流功率源最基本的输出特性是电压和电流。与普通供电设备相比，三相交流功率源更强调输出参数的可调和控制。实际测试过程中，不同设备对应的试验点并不相同，可能需要改变电压幅值、电流大小，也可能需要调整三相之间的关系。因此，除了能够输出三相交流电之外，还需要具备较细的调节能力。

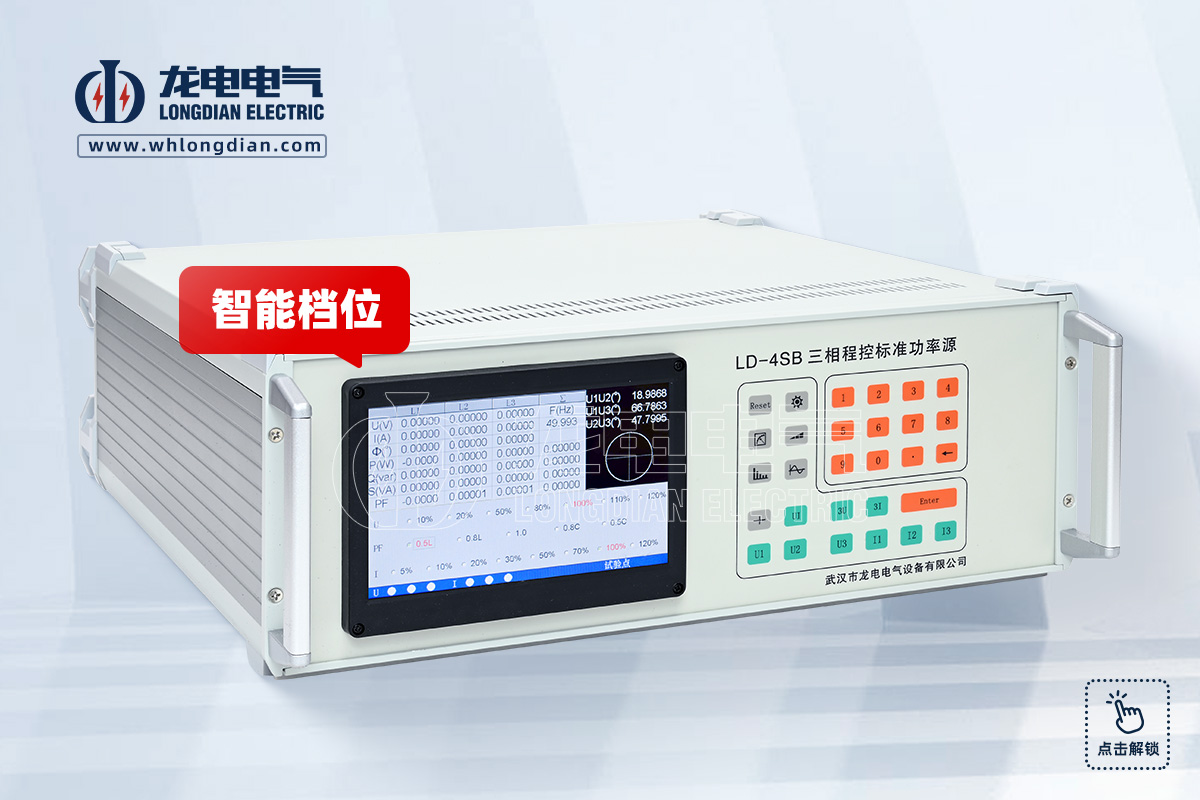

以武汉市龙电电气设备有限公司生产的LD-4SB三相交流功率源为例，设备采用三相电压、电流回路独立控制方式，每一相的电压、电流输出参数均可分别调节，并支持智能档位设置。交流相电压输出范围为2V～456V，交流电流输出范围为1mA～24A，电压和电流的最小调节细度均达到0.01%RG。

准确度是三相交流功率源非常重要的一项输出指标。对于计量和实验测试而言，设定值与实际输出值之间的偏差需要控制在合理范围内，否则测试结果的参考意义就会降低。LD-4SB交流相电压输出准确度优于±0.1%RD（30～456V），交流电流输出准确度优于±0.1%RD（10mA～24A），同时具备较高的输出分辨率。

稳定度同样是三相交流功率源不能忽视的指标。测试过程中，标准输出如果随着时间产生明显漂移，容易造成被测设备读数变化，从而影响测试判断。LD-4SB交流相电压和交流电流输出稳定度均优于±0.01%RG/1min，满负载调整率小于±0.01%RG，这意味着设备在规定条件下能够保持较稳定的输出状态。

除了电压、电流本身，三相交流功率源的另一个核心特性就是相位控制。三相系统中的电压、电流不仅有大小关系，还存在相位关系，而相位变化会直接影响功率计算以及相关测试结果。因此，在需要进行功率和电能参数测试的场景中，能够准确设定相位非常重要。LD-4SB的相位调节范围为0～359.99°，分辨率0.01°，准确度为±0.05°。

功率因数也是三相交流功率源的重要输出参数之一。对于不同性质的负载，功率因数可能表现为感性、阻性或容性状态，因此测试时不能只改变电压和电流，还需要改变电压与电流之间的相位关系。LD-4SB功率因数调节范围为-1～0～+1，分辨率0.00001，准确度为0.0005，可以满足不同功率因数条件下的测试需要。

频率控制也是三相交流功率源的重要输出特性。实际测试并不一定始终工作在单一频率下，部分测试需要对不同频率条件进行验证，因此功率源需要具备相应的频率调节能力。LD-4SB频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度为±0.002Hz，可以对输出频率进行较精细的设置。

对于需要进行功率测试的场合，三相交流功率源还需要关注有功功率、无功功率以及视在功率等参数。LD-4SB有功功率准确度优于0.1%RD，无功功率准确度优于0.2%RD，功率输出稳定度优于0.01%/1min，同时有功功率、无功功率和视在功率具备5位有效数字的分辨能力。

输出波形质量同样属于三相交流功率源的核心性能之一。如果输出信号本身存在较明显的失真，就可能对部分测试结果产生影响。LD-4SB交流相电压和交流电流输出失真度均优于0.2%，每相额定输出功率为20VA。

对于一些需要模拟复杂电气条件的测试，三相交流功率源还需要具备谐波输出能力。LD-4SB可以输出2～51次谐波，并支持各次谐波组合叠加，同时能够设置谐波含量以及相对于基波的相位，谐波相位调节范围为0～359.99°。

从实际操作来看，三相交流功率源还应具备比较丰富的试验点和较细的调节步进。LD-4SB提供50%、80%、100%、110%、120%的电压试验点，以及5%、10%、20%、50%、70%、100%、120%的电流试验点；三相电压、电流幅度可以分别调节，调节细度包括10%、1%、0.1%和0.01%。

因此，判断一台三相交流功率源的输出性能，不能只看“电压能输出多少、电流能达到多少”。真正需要关注的是一整套指标，包括电压输出范围与准确度、电流输出范围与准确度、输出稳定度、分辨率、相位调节范围与精度、频率精度、功率因数控制能力以及谐波输出能力等。只有这些参数相互配合，才能满足较为严格的测试要求。

武汉市龙电电气设备有限公司生产的LD-4SB三相交流功率源，采用表源一体化结构和全数字闭环标准源技术，内部设置高等级标准功率电能表进行数字闭环反馈，可将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用，主要应用于电能计量行业、电气实验室及相关测试场景。

综合来看，三相交流功率源的核心输出特性可以归纳为几个方面：电压、电流输出要准确稳定，三相参数要能够独立调节，相位和功率因数要能够精细控制，频率要具备较高的调节精度，同时还要兼顾功率输出和谐波模拟能力。对于电能计量和电气测试工作来说，这些输出特性直接决定了三相交流功率源能够承担什么样的测试任务，也决定了设备实际使用时的灵活程度和测量参考价值。
