电能表校验仪的校验对象有哪些类型？三相、单相电能表全面解析

电能表校验仪到底可以校验哪些类型的电能表？三相四线、三相三线和单相电能表是不是都能检测？有功电能表和无功电能表在校验时又有什么区别？对于刚开始接触电能计量现场检测的技术人员来说，先弄清楚电能表校验仪的校验对象，是正确选择测试方式和设置仪器参数的基础。不同电能表的接线方式、元件数量以及计量类型并不完全相同，因此在实际校验过程中，需要根据被校电能表的结构和用途选择对应的测试模式。

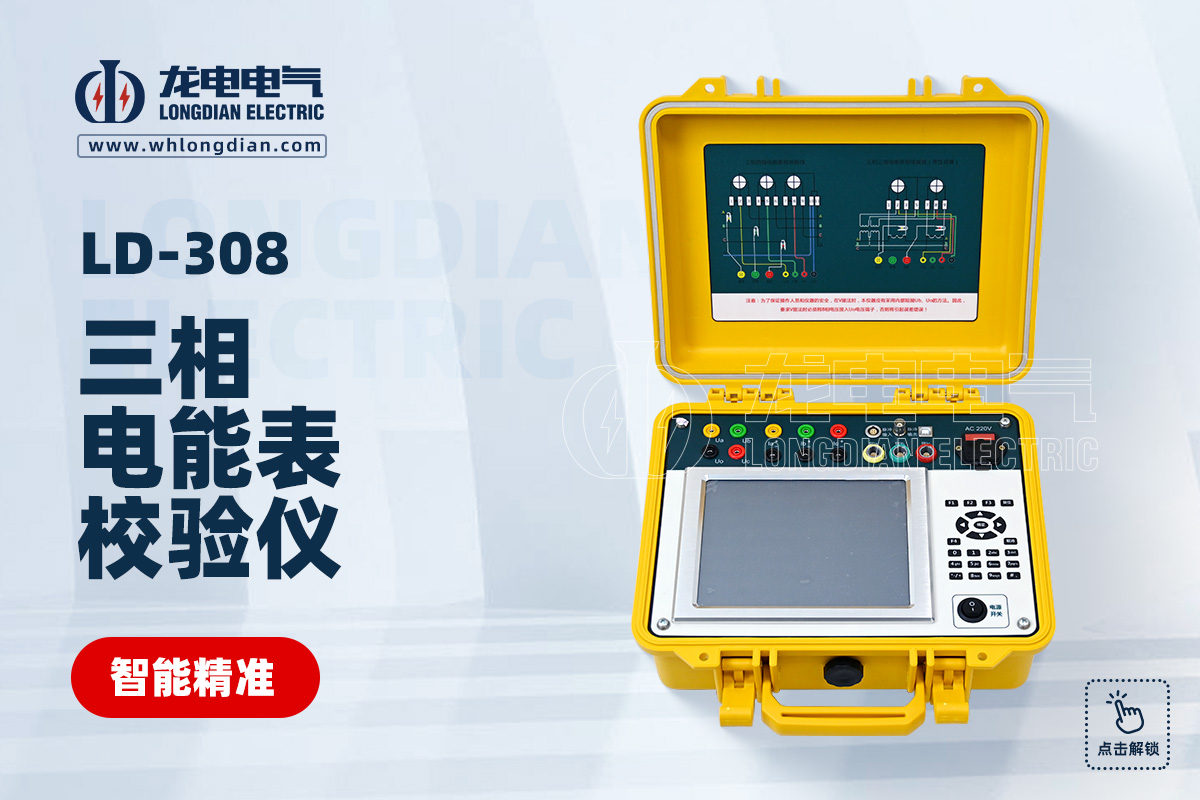

从实际应用来看，电能表校验仪的校验对象主要可以按照相数、接线方式以及计量功能进行区分。以武汉市龙电电气设备有限公司生产的LD-308电能表校验仪为例，其可校验三相四线、三相三线以及单相电能表，并支持有功、无功等不同类型的电能表校验。设备能够结合现场电压、电流信号进行误差测试，同时提供接线判别等功能，适合现场和实验室相关测试工作。

最常见的一类校验对象是三相四线电能表。三相四线电能表采用三相电压加零线的方式进行连接，在实际低压配电和部分计量场景中较为常见。从接线结构来看，通常对应A、B、C三相电压以及零线，同时分别对应三相电流。对于这类电能表，电能表校验仪需要按照三相四线方式正确接入电压和电流信号，再根据被校表类型设置相应参数。LD-308支持三相四线3元件有功电能表，也支持三相四线3元件正弦无功电能表、跨相无功电能表，以及不同内相角的无功电能表。

三相四线3元件有功电能表是现场比较典型的一种校验对象。这类电能表分别对三相电压、电流进行测量，通过三相功率计算实现电能计量。在进行现场校验时，需要保证三相电压和电流对应关系正确，同时还需要注意电流极性和接线顺序。LD-308可以针对这类电能表进行电能误差测试，并通过向量图和接线判别功能辅助检查现场接线情况。

除了有功电能表，三相四线无功电能表同样属于电能表校验仪的重要校验对象。无功电能表的计量原理与有功电能表有所区别，实际产品中还可能存在正弦无功、跨相无功以及不同内相角的无功电能表。因此，不能简单地按照有功表的测试模式进行设置，而需要根据被校电能表的具体类型选择相应接线方式和校验模式。LD-308所支持的三相四线无功测试模式中，就包含多种不同类型的无功电能表。

另一类常见校验对象是三相三线电能表。与三相四线电能表相比，三相三线电能表的接线结构不同，通常采用两元件方式进行计量，因此现场测试时需要使用与其接线方式相匹配的测试方法。LD-308支持三相三线2元件有功电能表和多种三相三线无功电能表，包括正弦无功、跨相无功以及带附加电流线圈的无功电能表等。

三相三线2元件有功电能表也是现场检测中比较典型的对象。进行校验时，仪器的电压、电流输入需要按照V接法正确连接。由于三相三线系统本身的接线特点，在测试过程中尤其需要关注电压参考点以及电流方向是否正确。LD-308针对三相三线电能表提供了相应的接线方式，并能够通过接线判别功能辅助判断当前输入信号状态。

三相三线无功电能表又可以进一步细分为不同类型。根据被校表的工作原理和内部接线结构，可能包括正弦无功、跨相无功以及带附加电流线圈等类型。这意味着同样是“三相三线无功表”，实际测试时也不能完全采用相同的参数和判断方式。电能表校验仪需要具备相应的测试模式，现场人员也需要根据被校表铭牌及实际接线情况进行选择。LD-308提供了对应的三相三线2元件无功测试模式。

除了三相电能表，部分电能表校验仪还能够用于单相电能表校验。单相电能表的电压和电流回路结构相对简单，但在具体测试时仍然需要按照电能表的输入、输出端正确接线。LD-308同样支持单相电能表校验，可以对单相有功电能表进行相应的误差测试，因此在需要进行不同类型电能表检测的现场环境中，可以减少测试设备种类的限制。

从计量功能来看，电能表校验仪的校验对象还可以分为有功电能表和无功电能表。有功电能表主要用于计量实际消耗的有功电能，是日常电能计量中常见的表计类型；无功电能表则用于无功电能的计量。两者在校验时所采用的测试模式并不完全相同，因此选择电能表校验仪时，不仅要看是否支持“三相”或“单相”，还要确认是否覆盖实际需要检测的有功、无功类型。

从元件数量的角度来看，同一种三相电能表也可能存在不同结构。例如三相四线电能表可以采用3元件结构，而三相三线电能表则通常按照2元件方式进行测试。元件数量不同，会对应不同的电压、电流采集关系，现场接线也会有所差异。因此，在使用三相电能表现场校验仪之前，首先确定被校表的接线方式和元件结构，比直接开始测试更加重要。

对于现场计量装置而言，电流互感器的使用也会影响校验方式。部分电能表电流回路并不是直接接入较大的一次电流，而是通过CT二次侧提供计量电流。在这种情况下，电能表校验仪可能需要通过相应的钳形电流互感器采集一次侧电流，并根据实际CT变比进行换算。LD-308支持内置5A电流互感器以及多种规格的钳形电流互感器，可以根据不同现场情况选择合适的电流采集方式。

从现场使用场景来看，三相电能表现场校验仪的校验对象并不只是“某一种电能表”。同一套设备可能需要面对三相四线有功表、三相四线无功表、三相三线有功表、三相三线无功表以及单相有功表等不同对象。因此，仪器是否能够覆盖常用接线方式和计量类型，是选择设备时需要重点关注的一项内容。

在具体测试过程中，首先要确认被校电能表的类型，再设置相应的常数、圈数、量程、接线方式、CT变比和电表等级等参数。LD-308的校表参数中就提供了接线方式选项，可以选择三相四线有功、三相三线2元件有功、单相有功电能、三相四线无功以及三相三线2元件无功等模式。参数设置完成后，再按照对应接线方式连接电压、电流测试线以及脉冲采集装置。

需要注意的是，不同校验对象不能仅凭外观判断。尤其对于三相三线和三相四线电能表，在实际现场可能存在多种不同的接线形式和计量结构。测试前应结合电能表标识、接线端子以及现场线路情况确认表计类型，然后选择对应的校验模式。对于无法直接确认的接线状态，还可以结合校验仪提供的向量图和接线判别结果进行进一步分析。

武汉市龙电电气设备有限公司生产的LD-308电能表校验仪，主要面向电能表现场及实验室测试需求，支持三相四线、三相三线和单相电能表校验，并覆盖有功、无功等不同类型的测试对象。除电能表误差测试外，还具备接线判别、基本电参量测量、谐波测试、波形显示和数据管理等功能，可以针对现场不同计量情况进行辅助分析。

总体来说，电能表校验仪的校验对象可以从三个维度进行理解：首先是单相和三相的区别，其次是三相四线与三相三线等接线方式的区别，最后是有功与无功等计量类型的区别。对于现场技术人员而言，准确识别被校电能表类型，并选择与之对应的测试模式，是获得可靠校验结果的前提。选择三相电能表现场校验仪时，也应重点关注设备实际支持的电能表类型，而不是单纯比较功能数量。这样才能让电能表现场校验工作更加有针对性，也更符合实际计量检测需求。
