谐波对电能表现场校验仪测量有影响吗？影响多大及现场判断方法

谐波对电能表现场校验仪测量有影响吗？现场测试时，如果电压、电流中存在较明显的谐波，会不会导致电能表误差测试结果发生变化？影响到底有多大？这是很多刚接触电能表现场校验的技术人员容易遇到的问题。尤其是在工业现场、变频设备较多的配电系统中，电压和电流波形可能并不是理想的正弦波，此时如果只关注电压、电流的大小，而忽略谐波和波形变化，就可能无法完整理解现场测试数据。

谐波可以简单理解为叠加在工频基波上的其他频率成分。理想交流电压、电流波形接近正弦波，而实际电网中由于各种非线性负载的存在，电流和电压可能出现不同程度的波形畸变。谐波并不意味着仪器一定会出现错误测量，但它会改变现场电压、电流信号的实际形态，因此在进行电能表现场校验时，需要把谐波情况作为现场测量条件的一部分进行关注。

对于电能表现场校验而言，最直接需要关注的是电压和电流两个信号。校验仪通过采集现场电压、电流，计算相应的功率和电能参数，再结合被校电能表输出的脉冲进行误差计算。当电压、电流中含有较明显的谐波成分时，实际信号已经不是单纯的基波信号，仪器采集到的是包含基波及谐波在内的综合波形。因此，谐波是否会影响测试结果，最终还要结合现场负荷、谐波含量、被校表特性以及仪器的测量方式综合判断。

这里需要区分一个容易产生误解的问题：谐波存在，并不等于电能表现场校验仪的测量结果一定不准确。现代电能表和校验仪本身就是面向实际电网环境设计的测试设备，现场出现一定程度的谐波属于比较常见的情况。真正需要关注的是谐波含量是否明显、波形畸变是否严重，以及当前测试设备在这样的电气条件下能否保持正常的测量状态。

谐波对现场测量的影响，首先体现在电压和电流波形发生变化。波形发生畸变以后，仅仅查看一个电压或电流有效值，并不能完全反映现场信号的实际情况。特别是在非线性负载较多的场合，电流波形可能出现较明显的尖峰、凹陷或者其他畸变。此时，如果现场人员发现电能表误差数据波动异常，就需要结合谐波和实时波形进一步排查，而不能直接判断为电能表本体故障。

其次，谐波会影响功率和电能相关参数的分析。电能表现场校验的核心是比较标准测量结果与被校电能表实际计量结果之间的差异，因此现场输入信号的质量非常重要。当电压、电流波形明显畸变时，功率计算会涉及更多频率成分，测试结果也可能表现出与正常正弦波条件不同的变化。对于需要高精度判断的现场校验工作，更应该同时观察基本电参量、相位、波形和谐波，而不是只看最终误差值。

谐波影响有多大，没有一个脱离现场条件的固定答案。原因在于，影响程度不仅取决于谐波本身，还与谐波的次数、含量、分布情况、负荷状态以及被校电能表和校验仪的具体性能有关。现场负荷比较稳定、波形接近正弦时，通常更容易获得稳定的校验结果；当现场负荷变化明显，同时电压、电流谐波和波形畸变比较突出时，误差测试结果则可能表现出更大的波动。因此，在分析“谐波影响多大”时，应重点看实际测量数据，而不是简单套用一个固定百分比。

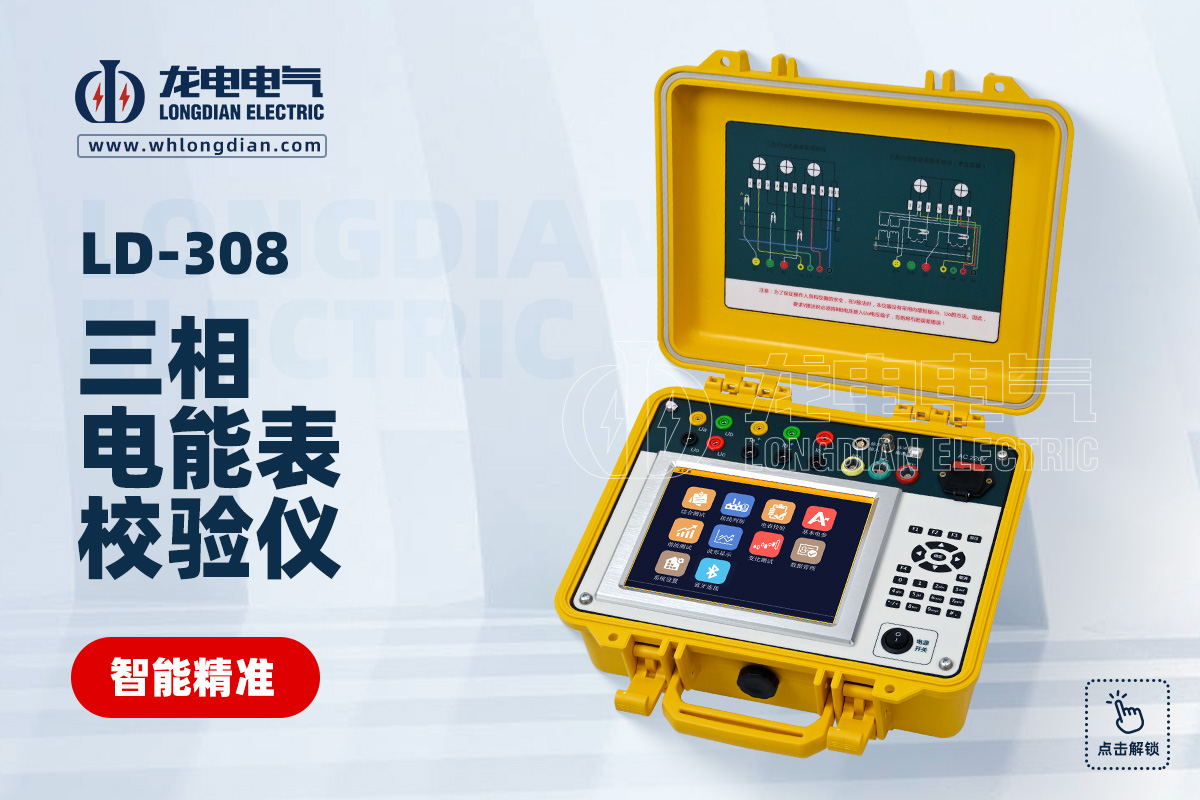

武汉市龙电电气设备有限公司生产的LD-308电能表现场校验仪，就提供了谐波测试功能，可以测量三相电压、电流的2～51次谐波含量以及总谐波含量，并通过柱形图直观显示测试结果。对于需要进行电能表现场校验的工作人员来说，这项功能的实际意义并不是单独判断“谐波有没有”，而是可以在误差测试出现异常时，进一步查看现场电网的谐波情况，为分析测试结果提供依据。

除了谐波测试，LD-308还可以同时显示六个通道的实时波形，包括Ua、Ia、Ub、Ib、Uc、Ic。实际现场使用时，可以把谐波数据和波形结合起来观察。例如测试误差比较稳定时，可以查看现场波形是否正常；如果误差出现明显波动，则可以进一步查看电压、电流波形是否存在明显畸变，再结合谐波数据判断现场电气环境是否发生变化。这样比单独查看一个误差数字更加全面。

对于三相电能表现场校验来说，三相之间的电压、电流关系同样需要关注。谐波不仅可能改变单个通道的波形，也可能使不同相之间的信号关系变得更加复杂。因此，在实际测试过程中，还可以结合向量图和相位信息进行判断。LD-308能够显示当前接入电压、电流信号的向量图，并提供接线判别结果，这些数据可以和谐波、波形等信息共同用于分析现场状态。

现场人员还需要注意，不要把“谐波影响”和“接线错误”混为一谈。电能表误差异常时，可能的原因并不只有谐波。电压、电流接线错误、CT变比设置错误、脉冲采集不稳定、现场负荷波动以及测试参数设置不正确，都可能造成测试结果异常。LD-308在进行电能表校验前，需要设置常数、圈数、量程、分频、接线方式、CT变比和电表等级等参数，因此排查异常时也需要先确认这些基础条件是否正确。

其中，现场负荷波动是很容易被忽视的一项因素。当负荷变化较快时，电压、电流以及功率都会发生变化，被校电能表的误差测试结果也可能随之出现波动。产品资料中也明确提到，当现场负荷波动较大导致误差变化较大时，可以适当增加校验圈数。也就是说，在判断谐波影响之前，需要先确认当前负荷是否稳定，避免把负荷变化造成的测试波动全部归因于谐波。

那么现场如何判断谐波是否已经影响到电能表校验？一个比较实际的方法，是先观察误差测试结果是否稳定。如果误差稳定，再查看电压、电流波形及谐波数据，确认现场是否存在明显异常。如果误差持续波动，则可以进一步检查负荷变化、谐波含量、接线状态和脉冲采集情况。对于LD-308，可以利用谐波测试、波形显示以及接线判别等功能进行辅助分析，而不是仅根据一次误差测试结果下结论。

需要强调的是，不能简单地认为“谐波超过某一个数值，就一定会产生某一个固定的电能表误差”。不同电能表的工作原理、误差特性以及对波形的响应方式不同，不同现场的电压、电流谐波组成也不一样。目前提供的LD-308产品资料明确给出了谐波测试范围和显示功能，但没有给出某一具体谐波含量对应多少百分比校验误差的固定换算关系。因此，在企业官网进行技术说明时，更适合采用“结合现场测试数据综合判断”的表述，而不应直接给出未经验证的具体影响比例。

从使用角度来看，电能表现场校验过程中出现异常数据时，可以按照“先确认接线，再确认参数，再观察负荷，再查看波形和谐波”的思路进行排查。电压、电流接线正确后，再确认CT变比、量程和电表常数等参数；参数无误后观察现场负荷是否稳定；如果仍然存在异常，再结合谐波和波形数据分析。这种方法更符合现场实际，也能够避免因为单一测试现象作出过早判断。

对于武汉市龙电电气设备有限公司的LD-308电能表现场校验仪而言，谐波测试并不是独立于电能表校验之外的功能，而是可以作为现场综合分析的一部分。仪器既可以进行电能表误差测试，也可以测量电压、电流、频率、相位等基本电参量，同时提供接线判别、谐波测试和波形显示功能。这样在进行现场校验时，可以将误差结果与现场电气状态放在一起分析，更容易定位问题产生的可能原因。

综合来看，谐波确实可能对电能表现场校验过程和测试结果分析产生影响，但影响程度不能脱离现场条件单独判断。真正值得关注的不是“有没有谐波”，而是现场谐波水平、波形畸变、负荷变化以及被校电能表在当前工况下的测试表现。使用电能表现场校验仪时，将误差、电压、电流、相位、波形和谐波等数据结合起来分析，通常比只看最终误差值更加可靠。对于需要开展现场计量检测的技术人员来说，这也是判断异常测试结果时比较实用的思路。
