三相交流功率源的输出波形有什么特点？从正弦波到谐波输出全面解析

三相交流功率源输出的波形和普通三相电源有什么区别？为什么在电能计量、电气试验中，除了关注电压、电流大小，还要关注输出波形？这是因为三相交流功率源并不仅仅是提供交流电，而是要根据测试要求产生参数明确的标准电气信号。对于这类设备来说，输出波形是否稳定、失真是否较小，以及能否按照需要叠加谐波，都会直接影响测试条件和结果。

正常情况下，三相交流功率源的基础输出波形以交流正弦波为主。对于标准测试而言，理想状态下的正弦波应该保持稳定的幅值、频率和相位关系，波形本身不应出现明显变形。这样，被测设备接收到的电压和电流信号才更接近设定的测试条件。因此，评价三相交流功率源的波形性能时，首先要关注的就是波形失真度。

波形失真度主要反映实际输出波形与理想正弦波之间的差异。失真越小，说明输出波形越接近理想状态。在需要进行精密测试的场合，如果功率源自身输出信号含有较明显的畸变，就可能给被测设备的测量结果带来额外影响。因此，三相交流功率源通常会对输出波形质量提出明确要求。

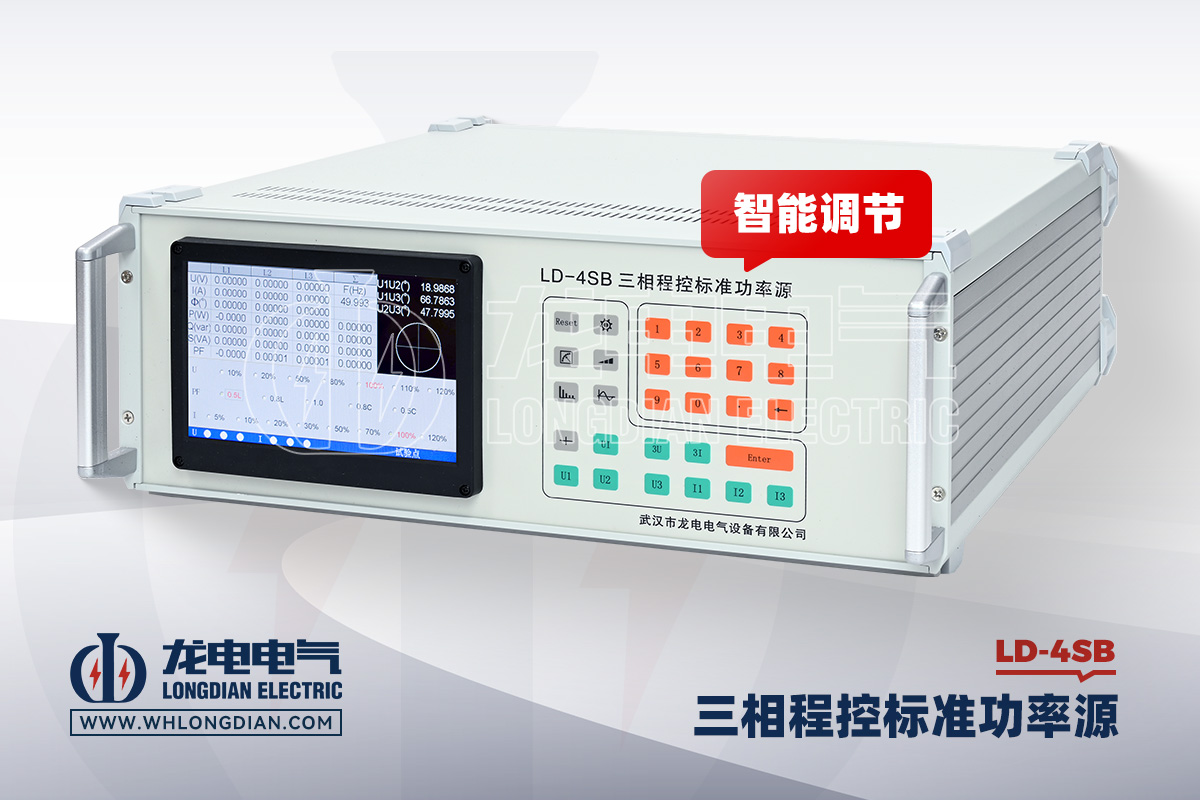

以武汉市龙电电气设备有限公司生产的LD-4SB三相标准功率源为例，其交流相电压输出失真度优于0.2%，交流电流输出失真度同样优于0.2%（非容性负载条件下）。从这一指标可以看出，设备在输出基础交流信号时，重点控制了波形本身的畸变程度。

三相交流功率源的波形特点还体现在三相输出之间的关系上。普通三相交流系统通常要求三相之间保持确定的相位关系，但在测试场景中，并不是所有试验都要求三相完全对称。根据不同被测设备的测试要求，有时需要改变某一相的电压、电流幅值，或者单独调整某一相的相位。因此，三相交流功率源不仅要输出三相波形，还需要具备对各相参数进行独立控制的能力。

LD-4SB采用三相电压、电流回路独立控制方式，各相的电压、电流输出参数可以分别调节，同时三相电压、电流的相位和功率因数也可以进行分相调节。这样一来，输出波形的幅值和相位关系就不再是固定的，而是可以根据试验条件进行设置。

频率稳定也是输出波形的重要组成部分。一个完整的交流波形，不仅要看波形形状，还要看其周期变化是否符合设定值。LD-4SB频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度为±0.002Hz，可以根据测试需求改变输出频率。

对于三相交流功率源来说，波形并不一定永远只保持纯正弦状态。在部分测试中，需要模拟含有谐波的交流信号，此时就需要在基波的基础上叠加不同次数的谐波。这样做的目的，是构造特定的测试条件，而不是单纯追求波形“越纯越好”。

LD-4SB具备2～51次谐波输出能力，各次谐波可以进行组合叠加，同时能够设置谐波含量和相对于基波的相位。谐波相位调节范围为0～359.99°，不同次数谐波还有相应的输出上限。

因此，理解三相交流功率源的输出波形，不能简单地理解为“输出一个标准正弦波”。更准确地说，它需要根据测试要求，在基础正弦波输出和谐波信号输出之间进行控制。对于常规测试，重点是保证波形稳定、失真较小；对于特殊测试，则可能需要在基波基础上加入指定次数和含量的谐波。

波形幅值的稳定性同样值得关注。即使波形形状没有明显失真，如果电压或电流幅值随时间发生较大变化，也会影响测试结果。LD-4SB交流相电压和交流电流输出稳定度均优于±0.01%RG/1min，同时电压和电流输出都具备0.01%RG的调节细度。

从测试应用来看，三相交流功率源的输出波形通常需要同时满足几个条件：基础波形稳定，失真度较小，三相之间的幅值与相位关系可以控制，频率能够调整，并且在需要时能够叠加指定谐波。只有把这些因素结合起来，才能构成一个真正可控的三相交流测试信号。

这也是为什么选购三相交流功率源时，不能只看最大电压和最大电流。对于计量和实验测试场景来说，还需要查看输出波形失真度、频率准确度、相位控制范围、谐波输出能力以及三相参数是否能够独立调节。参数越贴近实际测试需求，设备的使用范围也越明确。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相标准功率源采用全数字闭环标准源技术，并通过内部标准功率电能表进行数字闭环反馈，可将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用，主要应用于电能计量行业、电气实验室及相关测试场景。

综合来看，三相交流功率源的输出波形主要有三个方面的特点：一是基础交流波形失真较小，二是三相幅值和相位关系可以根据测试要求进行调整，三是在需要时可以在基波基础上进行谐波输出。对于标准测试而言，这些能力共同决定了三相交流功率源能够提供怎样的测试信号，也是判断设备输出性能时需要重点关注的内容。
