科普：三相标准源的“三相”是什么意思？一文看懂三相输出原理

三相标准源里的“三相”到底是什么意思？是不是简单理解为“同时输出三组电”就可以了？对于刚接触三相标准源的人来说，这个概念确实容易混淆。实际上，“三相”描述的是交流电的一种供电和输出形式，重点不只是数量上的三组输出，而是三组具有特定幅值、频率和相位关系的交流电压或电流。三相标准源正是通过对这三组交流量进行控制，为电能计量和相关电气测试提供规定的三相标准信号。

在交流电系统中，“三相”通常指三个相位彼此存在固定关系的交流量。三相电压可以分别理解为A相、B相和C相，它们的频率相同，但相位彼此错开。正是这种相位关系，使三相系统能够形成完整、连续的交流电气环境。对于三相标准源来说，需要输出的也不是三组彼此无关的电压，而是能够按照测试要求保持一定相互关系的三相电压和电流。

三相标准源中的“相”，可以简单理解为交流量所处的相位状态。以一组理想三相交流电压为例，三相频率相同，而相位依次存在差异。在常规对称三相系统中，三相之间保持相对稳定的相位关系。但在实际测试中，并不一定始终要求完全对称，有些试验需要人为改变某一相的电压、电流或相位。因此，三相标准源不仅要能同时输出三相信号，还要能够根据测试要求对各相参数进行控制。

这也是三相标准源与单相标准源在使用上的一个明显区别。单相标准源主要围绕一组交流电压、电流进行输出和控制，而三相标准源需要同时处理三组相关的交流量。对于涉及三相电能表、三相测量装置以及相关计量测试的场景，三相标准源可以直接构建所需的三相电气条件，使被测设备在接近实际工作状态的条件下进行测试。

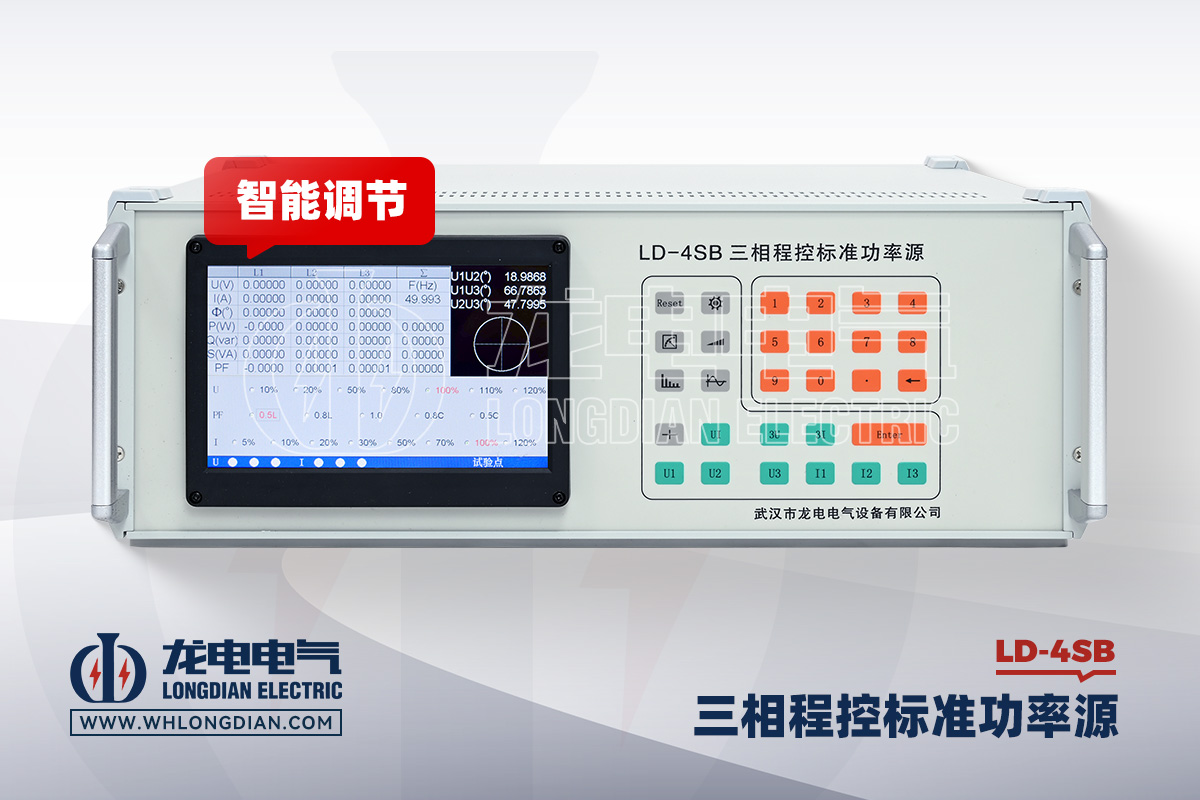

武汉市龙电电气设备有限公司生产的LD-4SB三相标准源，就是面向这类测试需求设计的设备。该设备采用三相电压、电流回路独立控制方式，每一相的电压和电流输出参数都可以分别调节。也就是说，这里的“三相”并不只是三个输出端，而是三组可以进行独立参数控制的交流输出。

从输出接口来看，LD-4SB设置有I1、I2、I3三相电流输出插孔，以及U1、U2、U3、Un三相电压输出插孔，对应三相电流和三相电压输出。 这也能够比较直观地体现“三相标准源”的基本结构：设备同时建立三相电压和三相电流输出条件。

不过，三相真正重要的地方并不是“有三组输出”，而是三组输出之间的关系可以进行设置和控制。LD-4SB不仅可以分别调节三相电压、电流幅值，还可以分别调节三相电压、电流的相位以及功率因数。 对于需要模拟不同三相运行状态的测试，这种控制方式非常重要。

例如，在理想对称的测试条件下，三相电压通常保持相同幅值，并按照规定的相位关系输出；而在一些异常工况或特殊试验中，则可能需要让其中某一相的电压或电流发生变化。此时，三相标准源就需要能够单独调整某一相，而不是三相一起变化。LD-4SB的三相电压、电流幅度可以分别调节，调节细度包括10%、1%、0.1%和0.01%。

“三相”还与相位关系密切相关。LD-4SB的相位调节范围为0～359.99°，分辨率达到0.01°，准确度为±0.05°。 这意味着三相标准源可以根据测试要求改变不同相之间的相位关系，而不是只能输出一种固定状态。

除了电压相位，电流相位同样会影响三相系统中的功率参数。功率因数实际上与电压、电流之间的相位关系密切相关，因此三相标准源在进行计量测试时，往往还需要控制功率因数。LD-4SB功率因数调节范围为-1～0～+1，分辨率0.00001，准确度为0.0005。

对于三相标准源来说，三相输出的频率也必须保持相应关系。LD-4SB频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度±0.002Hz。设备可以根据测试条件设置输出频率，为不同测试工况提供相应的交流信号。

从应用角度理解，“三相标准源”的“三相”主要是为了满足三相系统相关设备的测试需求。电能计量行业中的三相电能表、三相测量装置以及其他三相电气设备，都需要在三相电压、三相电流以及相位关系明确的条件下进行测试。LD-4SB主要应用于电能计量行业、电气实验室及相关部门，可以将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用。

因此，理解“三相标准源”不能把重点放在“三”这个数字上。真正需要理解的是“三组相关联的交流量”。这三组交流量具有共同的频率基础，同时存在明确的相位关系，并且电压、电流以及功率等参数都可以根据测试要求进行设定。对于标准源而言，这种三相关系还必须具有较好的准确性、稳定性和可重复性。

简单来说，“三相”解决的是输出对象和输出关系的问题，“标准源”解决的是输出精度和测试用途的问题。三相标准源就是能够按照一定要求产生和控制三相标准电压、电流及相关功率参数的测试设备。对于用户来说，看到“三相标准源”这个名称时，可以重点理解为：它能够构建三相测试环境，而不是单纯增加三个输出端口。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相标准源采用全数字闭环标准源技术，内部配置标准功率电能表进行数字闭环反馈，能够对电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数进行标准输出控制。

总的来说，三相标准源中的“三相”，指的是三组具有一定频率和相位关系的交流电压、电流输出，而不是简单的“三路电源”。三相标准源需要同时关注三相之间的幅值、相位和功率关系，并根据不同测试要求进行调整。理解了这一点，也就更容易理解三相标准源为什么广泛用于电能计量、电气实验及相关标准测试场景。
