电能表校验仪脉冲常数是什么意思？计算方法及设置详解

电能表校验仪中的脉冲常数是什么意思？现场校验电能表时，为什么需要输入“常数”和“圈数”？当被校电能表的脉冲常数较大或者超出校验仪输入范围时，又应该怎么计算分频系数？对于刚开始接触电能表校验的人员来说，这几个参数很容易混淆。实际上，脉冲常数是电能表校验过程中非常基础的一个概念，正确理解电能表常数及其计算方法，是保证电能表误差测试结果正确的重要前提。

在电能表的工作过程中，电能量通常可以通过脉冲方式输出。电能表每计量一定电能，就会输出相应数量的脉冲，校验仪通过采集这些脉冲，并结合自身测得的电压、电流和功率等参数，对被校电能表的电能误差进行计算。因此，所谓“脉冲常数”，本质上就是电能量与输出脉冲数量之间的对应关系。现场测试时，电能表校验仪需要知道被校表的电能常数，才能正确判断采集到的脉冲对应多少电能。

电能表常数通常会直接标注在电能表铭牌或相关技术参数中，常见单位包括imp/kWh、p/kW·h等。简单理解，如果一块电能表标注为1000imp/kWh，就表示电能表累计计量1kWh时，对应输出1000个脉冲。反过来，每一个脉冲所代表的电能量就是1/1000kWh。电能表校验仪在进行误差测试时，就是利用这种对应关系把被测表输出的脉冲数量换算成相应的电能量。

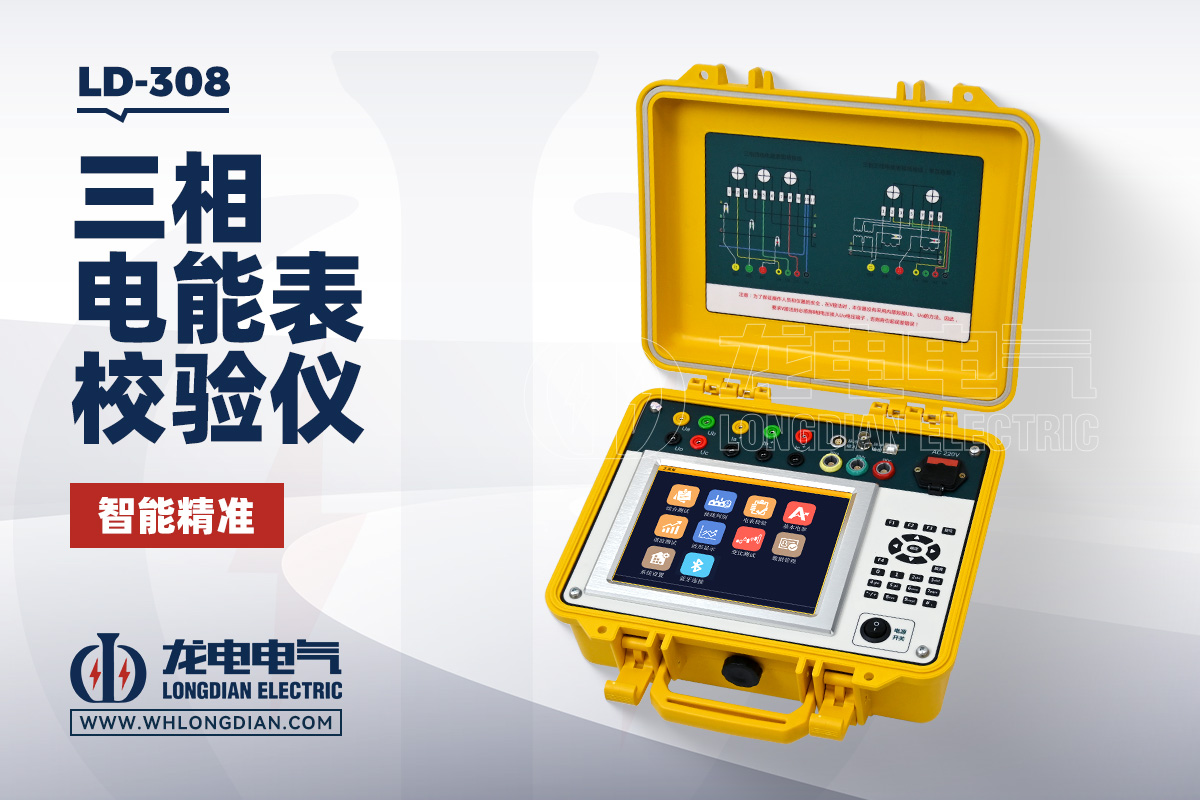

对于电能表校验仪来说，“常数”是进行误差测试时必须正确设置的参数之一。以武汉市龙电电气设备有限公司生产的LD-308电能表校验仪为例，校表参数中设置有“常数”项目，其输入范围为1～99999999。这里的常数，就是被校电能表的电能常数。现场测试时，需要根据实际被校电能表的参数进行输入，而不是按照校验仪本身的参数随意设置。

电能表校验仪中的“圈数”与脉冲常数又是什么关系？圈数可以理解为一次误差计算所采用的脉冲数量或校验次数条件。在LD-308中，圈数用于计算误差的校验圈数，设置范围为1～999。当现场负荷相对稳定时，可以根据测试要求选择合适的圈数；如果现场负荷波动较大，误差变化明显，则可以适当增加圈数，使测试过程有更充分的数据积累。

在实际计算中，需要区分“电能表常数”和“校验仪自身脉冲常数”。两者虽然都使用“脉冲”这个概念，但用途不同。电能表常数描述的是被校电能表输出脉冲与电能之间的对应关系，而校验仪自身也可以输出标准电能脉冲，用于相关测试和信号接口应用。LD-308提供高频和低频电能脉冲输出，其不同电流量程对应不同的脉冲常数。

那么，电能表脉冲常数具体怎么计算？如果已知电能表在某一段测试过程中输出的脉冲数，以及这段时间实际计量的电能量，那么可以根据“脉冲数÷对应电能量”得到相应的脉冲常数。例如，某块电能表在计量1kWh电能时输出1000个脉冲，那么其脉冲常数就是1000imp/kWh。这个计算关系本身比较简单，实际现场更需要注意的是单位是否一致，以及电能表铭牌上的常数到底对应有功电能还是无功电能。

对于有功电能表和无功电能表，脉冲常数不能混用。进行有功电能误差测试时，应读取被校表对应的有功电能常数；进行无功电能测试时，则应使用相应的无功电能脉冲参数。测试模式选择错误或者常数输入错误，即使电压、电流接线全部正确，也可能导致最终的误差计算结果不符合实际。

如果电能表的脉冲常数较大，超出了校验仪的正常输入范围，还会涉及“分频系数”。分频可以理解为对输入校验仪的脉冲按照一定比例进行换算，使校验仪能够适应更大的电能表脉冲常数。LD-308的参数设置中专门提供了“分频”项目，并明确采用“实际被校电能表脉冲常数＝输入校验仪的被校电能表脉冲×分频系数”的计算关系。当不使用分频时，分频系数设置为1。

按照这个关系，如果已知实际电能表常数和准备输入校验仪的脉冲参数，就可以计算分频系数。计算公式可以写成：分频系数＝实际被校电能表脉冲常数÷输入校验仪的被校电能表脉冲。例如，实际电能表脉冲常数为100000imp/kWh，而校验仪输入参数采用10000imp/kWh，那么分频系数就是10。设置后，校验仪按照实际100000imp/kWh进行换算。这里的示例用于说明计算关系，实际设置仍应以被校电能表和设备允许的参数范围为准。

为什么需要分频？主要是因为不同电能表的脉冲常数差别较大，尤其是一些电子式电能表，其高频脉冲常数可能达到较高数量级。如果完全按照原始脉冲数直接输入，有可能超出校验仪的参数范围。通过分频换算，可以在不改变被校电能表实际脉冲特性的情况下，让校验仪按照合适的输入数值完成误差计算。

电能表校验仪在实际测试时，并不是简单地“数脉冲”。它需要同时采集现场电压、电流信号，并根据功率和电能关系计算标准值，再与被校电能表输出的脉冲进行比较。LD-308在进行电能表校验时，需要先设置常数、圈数、量程、分频、接线方式、CT变比和电表等级等参数，然后接入电压、电流测试线以及光电采样器或脉冲线，最后进行误差测试。

脉冲采集方式也会影响现场测试过程。对于机械式电能表，可以利用光电采样器检测转盘上的黑标；对于电子式电能表，则可以采集电能脉冲指示灯或者电子脉冲输出。LD-308支持光电采样器、手动采样器以及直接采集电子脉冲等方式。采用不同采样方式时，现场人员都需要确认脉冲信号能够稳定、正确地进入校验仪。

很多人在设置电能表校验仪时容易把“脉冲常数”和“脉冲数量”混为一谈。两者实际上不是一个概念。脉冲常数表示单位电能对应多少个脉冲，是一个比例关系；脉冲数量则是某一次测试过程中实际采集到的脉冲个数。比如电能表常数为1000imp/kWh，测试过程中采集到500个脉冲，那么对应的计量电能就是0.5kWh。校验仪正是通过这种关系完成标准值与被校表值之间的比较。

还需要注意电能表铭牌上的常数单位。现场常见的有“imp/kWh”“p/kWh”等表示方式，本质上都是描述电能与脉冲之间的对应关系，但在参数录入时应以设备实际要求的单位为准。如果把单位理解错误，例如把每千瓦时的脉冲数错误地当成每脉冲对应的电能量，就会造成数量级上的错误，从而直接影响电能表误差计算。

LD-308除了接收被校电能表的脉冲外，还具有标准电能脉冲输出功能。资料中分别列出了低频电能脉冲和高频电能脉冲的常数，并且不同电流量程所对应的输出常数有所不同。因此，在讨论“电能表校验仪脉冲常数”时，需要根据具体场景判断是在说被校电能表的输入常数，还是校验仪自身的标准脉冲输出常数，两者不能混为一谈。

从现场操作角度来看，设置电能表校验仪常数时，最稳妥的方法是先确认被校电能表的类型和测试项目，再读取对应的电能常数。如果是有功测试，就使用有功电能对应的常数；如果是无功测试，则使用无功电能对应的参数。对于通过CT接入的计量装置，还要同时确认CT变比和电流采集方式，因为电能表计量回路与校验仪实际采集回路可能不是同一个电流侧。LD-308也提供了CT变比设置功能，用于现场计量测试。

当测试结果出现明显异常时，不能只检查脉冲常数。常数设置错误只是可能原因之一，还需要检查电压、电流接线、CT变比、量程、分频、脉冲采样以及现场负荷是否稳定。LD-308在校验过程中还可以进行接线判别，通过电压、电流输入信号形成向量图，并辅助判断接线状态。因此，遇到异常误差时，应结合多个测试信息综合判断，而不是直接修改脉冲常数。

对于现场人员而言，可以把电能表校验仪中的常数理解为一把“换算尺”：它负责把电能表输出的脉冲数量换算成对应的电能量。常数设置正确，校验仪才能按照正确的比例进行误差计算；如果常数设置错误，后续测试数据即使采集正常，计算结果也可能失去实际意义。因此，在三相电能表现场校验过程中，常数虽然只是一个参数，却是非常关键的基础设置。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-308电能表校验仪支持三相四线、三相三线以及单相电能表校验，并提供常数、圈数、分频、量程、接线方式和CT变比等参数设置，可以用于不同类型电能表的现场误差测试。对于需要进行三相电能表现场校验的技术人员来说，先弄清电能表脉冲常数与校验仪输入参数之间的关系，再进行现场接线和测试，会更容易避免参数设置方面的错误。

总的来说，电能表校验仪脉冲常数就是电能与脉冲数量之间的对应关系，常见计算方式可以概括为“单位电能对应的脉冲数量”。在实际校验中，还需要根据电能表类型区分有功和无功常数，并在常数超出输入范围时通过分频系数进行换算。理解常数、脉冲数量和分频三者之间的关系，基本就掌握了电能表校验仪误差测试参数设置中的一个核心环节。
