什么是电能表现场校验仪的虚负荷校验？原理、作用及应用解析

电能表现场校验为什么要进行虚负荷校验？现场是不是一定要让用户负载消耗大量电能，才能判断电能表是否准确？很多刚接触电能计量现场检测的技术人员，对“虚负荷校验”这个概念并不熟悉。实际上，虚负荷校验是电能表检测中常见的一种测试思路，它的核心并不是让现场负载真正承担与测试相对应的大功率，而是通过校验仪产生或采集相应的电压、电流测试条件，在满足测试要求的情况下完成电能表误差检测。

所谓虚负荷校验，可以简单理解为一种“不直接依赖实际用电负荷进行校验”的测试方式。传统意义上的实负荷校验，需要利用现场实际运行的负荷产生电压、电流和功率，校验设备再对电能表的计量结果进行比较。而虚负荷校验则是利用测试设备提供合适的电压、电流信号或者模拟相应的工作条件，使被校电能表处于规定的测试状态，再通过标准测量值和电能表输出脉冲之间的关系计算误差。

需要注意的是，“虚负荷”并不意味着电能表没有电压、电流输入，也不是简单地在没有负荷的情况下进行测试。它强调的是测试所采用的负荷条件并非完全来自现场真实用电设备，而是由检测设备或测试回路建立相应的测试条件。因此，理解虚负荷校验时，关键是区分“测试条件由什么提供”，而不是简单理解成“有没有电流”。

在电能表校验过程中，校验仪需要获取电压和电流信号，同时采集被校电能表的电能脉冲，然后按照相应的电能关系计算误差。对于三相电能表而言，还需要考虑三相电压、电流之间的相位关系以及具体接线方式。因此，虚负荷校验的核心仍然是建立一个可控、可测量的测试条件，让校验仪能够得到标准电能与被校表计量结果之间的差异。

虚负荷校验最大的实际作用之一，是减少对现场实际负荷的依赖。对于一些工业现场或者重要计量回路，如果完全按照实际运行负荷进行校验，可能受到生产设备运行状态、负荷大小以及用电时间等条件限制。有些现场负荷在测试期间无法稳定运行，甚至很难达到合适的测试工况，这时采用可控的测试条件进行校验，会更加方便。

另一个优势是测试条件更容易控制。实际现场负荷可能随生产设备启停而发生变化，而电能表误差测试需要一定时间采集脉冲。如果测试过程中负荷变化较大，可能导致测试数据出现波动。电能表现场校验时，测试人员往往需要结合实际情况调整测试条件和测试时间。LD-308的相关资料也指出，当现场负荷波动较大、导致误差变化较大时，可以适当增加校验圈数。

从测试原理来看，虚负荷校验通常需要校验设备建立相应的电压、电流条件，然后按照被校电能表的类型和参数进行测试。校验仪采集现场电压、电流等信号，同时获取电能表输出的脉冲数量，再利用标准测量结果与被校表脉冲之间的对应关系完成误差计算。因此，即使采用虚负荷测试思路，电能表仍然需要处于正常的计量状态，电压、电流、接线以及脉冲采集等条件都必须满足测试要求。

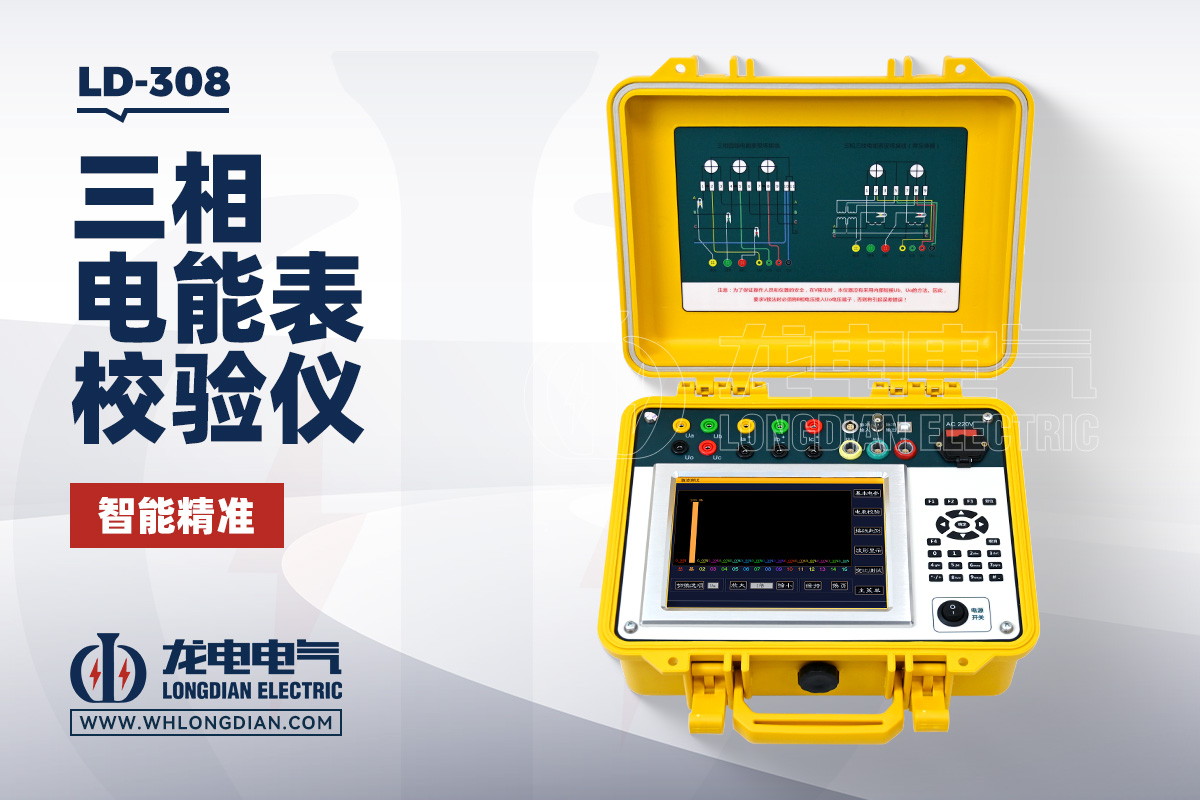

这也是为什么选择电能表现场校验仪时，不能只关注“能不能测误差”，还需要关注电压、电流测量、相位分析以及脉冲采集等功能。武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，可以进行电能表误差测试，并支持电压、电流、频率、相位等电参量测量，同时提供接线判别、谐波测试和波形显示等功能。

对于三相电能表现场校验来说，接线方式尤其重要。三相四线与三相三线电能表的测试方式并不完全相同，校验仪需要根据被校电能表的具体类型选择对应的测试模式。LD-308支持三相四线3元件有功电能表、三相四线多种无功电能表，以及三相三线2元件有功和无功电能表，同时也支持单相电能表校验。

虚负荷校验与实负荷校验的主要区别，可以从测试能量来源来理解。实负荷校验直接利用实际用电设备产生的工作电流和功率，测试对象是在真实运行状态下接受校验；虚负荷校验则通过测试回路或相关设备建立所需要的测试条件。前者更接近设备实际运行工况，后者则通常具有测试条件更加容易控制、对现场实际负荷依赖较小等特点。在实际工作中，两种方式并不是简单的“谁更好”，而是根据测试目的、现场条件和设备配置进行选择。

对于电能表现场校验而言，虚负荷测试还有一个实际价值，就是便于在测试过程中保持相对稳定的测试条件。电能表误差测试本质上是一个需要一定时间积累脉冲数据的过程，测试期间电压、电流和功率如果发生明显变化，可能影响最终结果的稳定性。因此，在条件允许时，建立稳定、可控的测试负荷，有利于技术人员获得更加容易分析的数据。

LD-308在电能表误差测试过程中，需要根据被校电能表设置常数、圈数、量程、分频、接线方式、CT变比和电表等级等参数，然后接入电压、电流测试线以及光电采样器或脉冲线，完成电能表脉冲采集并进行误差测试。也就是说，无论采用何种现场测试条件，基础参数和信号连接都必须正确，否则测试条件本身就可能出现偏差。

在涉及CT计量回路的现场测试中，虚负荷校验还可以与综合误差分析结合使用。低压计量装置的综合误差并不只是电能表本体误差，还可能包括低压CT和接线产生的误差。LD-308可以使用较大量程的钳形电流互感器检测低压计量装置的综合误差，并进一步通过电能表校验、接线判别以及CT变比测试来定位可能的故障点。

例如，当现场计量装置的综合误差超出预期时，可以先单独检测电能表本身。如果电能表误差正常，再检查表尾接线；如果接线也正常而综合误差仍然超标，则进一步检查CT实际变比与铭牌变比是否一致。这个过程说明，电能表现场校验并不只是得到一个误差数字，而是可以通过不同测试手段逐步定位计量装置中的问题。

进行虚负荷校验时，还需要正确处理电流互感器回路。尤其是涉及CT二次侧的测试，如果操作过程中造成CT二次开路，可能产生危险的高电压。因此，在进行相关接线、拆线操作时必须严格按照现场安全要求执行。对于LD-308，在使用内置电流互感器进行相关测试时，资料明确要求CT二次回路不能开路，拆除测试线之前应先恢复电流端子的短路状态。

那么，什么情况下更适合采用虚负荷校验？通常可以从现场负荷是否方便控制这一点判断。如果现场负荷无法稳定运行、测试期间不方便调整负载，或者需要在相对可控的测试条件下完成校验，虚负荷方式就具有一定实际意义。而对于需要验证电能表在真实运行工况下计量状态的场景，则还需要结合实际运行负荷进行分析，不能简单地用一种测试方式替代所有现场检测工作。

还需要注意，虚负荷校验并不是降低校验标准，也不是为了“避开”真实负荷。它的目的仍然是建立符合测试要求的电压、电流及功率条件，并利用标准测量结果对被校电能表进行误差判断。测试条件越稳定，越有利于结果分析；测试参数越准确，最终误差结果越具有参考价值。

在实际使用电能表校验仪时，可以先确认被校电能表的类型和接线方式，再选择对应的测试方法。LD-308支持三相四线、三相三线和单相电能表校验，并可以通过内置5A电流互感器或不同规格的钳形电流互感器采集电流信号。仪器还可以根据现场电压、电流信号进行接线判别，并显示相应向量图，为现场判断提供辅助信息。

从实际工作角度来看，虚负荷校验的价值主要体现在三个方面：一是降低测试对现场实际负荷的依赖，二是便于建立和保持相对稳定的测试条件，三是方便技术人员对电能表、CT和接线等不同环节进行逐项分析。但具体采用哪种测试方式，还需要根据被校电能表类型、计量回路结构以及现场测试条件确定，不能简单认为虚负荷一定优于实负荷。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-308三相电能表现场校验仪，具备电能表误差测试、基本电参量测量、接线判别、谐波测试、波形显示、CT变比测试和数据管理等功能，可用于不同类型电能表及低压计量装置的现场检测。其电能表校验过程需要结合具体被校表参数、电压电流接线和脉冲采集方式进行设置，因此在实际应用中，可以根据测试目标选择合适的现场校验方法。

总体来说，电能表现场校验仪的虚负荷校验，本质上是利用可控的测试条件代替完全依赖现场实际用电负荷的校验方式。它的重点不是“虚”还是“实”，而是能否建立满足测试要求的电压、电流、功率和脉冲条件，并通过可靠的标准测量结果判断被校电能表的误差。对于现场计量检测人员来说，理解虚负荷校验的基本原理和适用条件，有助于根据不同现场情况合理安排测试方式，提高电能表现场校验工作的可操作性和数据分析效率。
