电压输入范围对三相电能表现场校验仪有什么影响？如何正确选择

电压输入范围对三相电能表现场校验仪有什么影响？为什么有的电能表校验仪标注几十伏到几百伏，有的设备范围又不一样？现场校验三相电能表时，电压输入是不是只要“不超过最大值”就可以？对于刚接触电能表现场校验的技术人员来说，电压输入范围是一个容易被忽略、但实际非常重要的参数。它直接关系到校验仪能否与现场电压条件匹配，也关系到电压信号能否正常进入测量通道。

所谓电压输入范围，简单来说，就是三相电能表现场校验仪允许接入并进行测量的交流电压范围。现场开展电能表校验时，校验仪需要采集被测回路的电压信号，并结合电流信号计算功率和电能。因此，电压输入范围首先决定了仪器“能不能测”，而不是简单决定“测得准不准”。

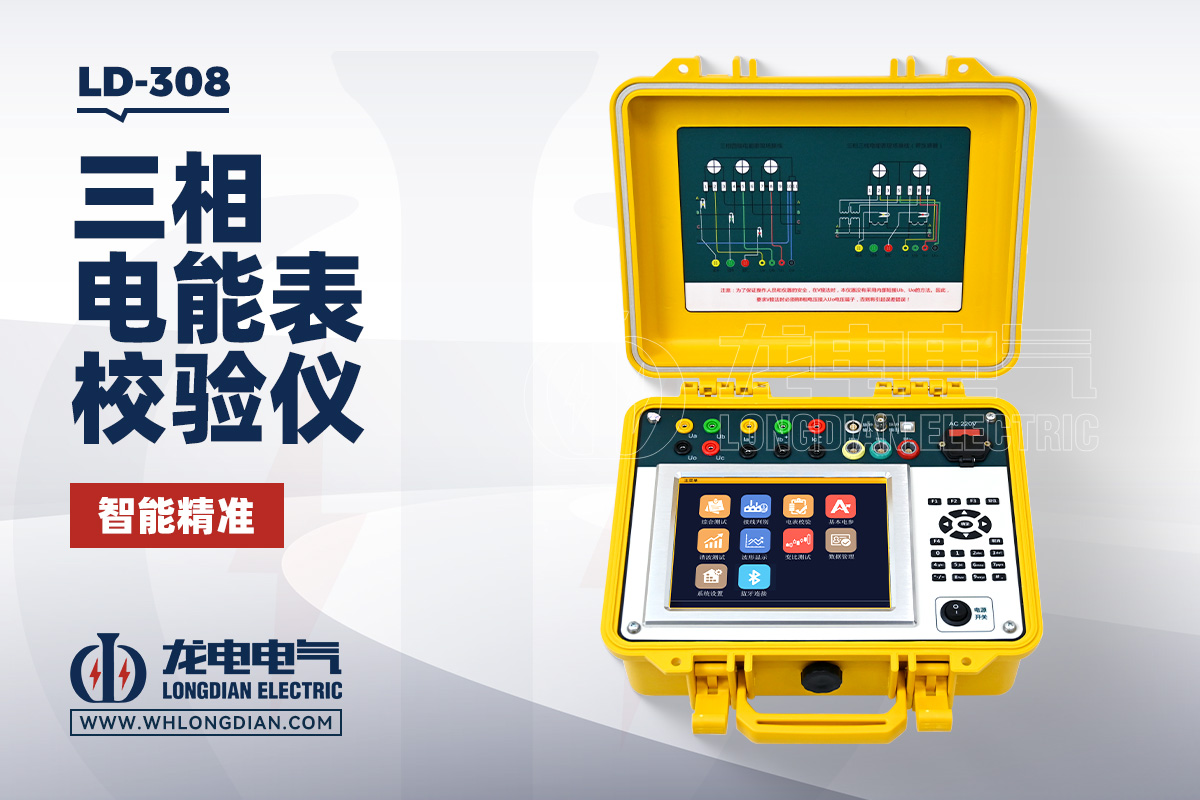

以武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪为例，其电压测试范围为AC30～450V，电压准确度为±0.05%。这意味着，在符合设备规定测试条件的情况下，30V～450V交流电压可以进入对应测量范围进行检测。需要特别注意，30V是资料给出的测试范围下限，450V则是测试范围上限，因此现场选择电能表校验仪时，应当先确认实际被测电压是否处在设备允许范围内。

电压输入范围首先影响的是仪器的适用场景。不同电能表的电压回路并不完全相同，现场计量系统中可能会遇到不同的电压等级和接线方式。因此，一台三相电能表现场校验仪如果电压输入范围覆盖较广，就更容易适应不同现场测试条件。LD-308的电压工作范围为AC45～450V，而电压测试范围为AC30～450V，这使其可以覆盖多种现场常见交流电压测试条件。

这里需要区分“电压输入范围”和“工作电源范围”。两者看起来相似，实际用途并不相同。电压测试范围表示仪器能够测量的电压范围，而工作电源范围则表示仪器自身可以采用什么范围的电源条件进行工作。LD-308的工作电源范围为AC45～450V，而资料同时给出的电压测试范围为AC30～450V，因此在阅读三相电能表现场校验仪参数时，不能把这两个指标当成同一个概念。

如果实际被测电压超过校验仪允许的最大输入范围，就不能为了测试方便直接接入。原因很简单，任何测量设备都具有规定的输入边界，超过范围使用可能导致测量异常，严重情况下还可能带来设备损坏或安全风险。因此，现场连接三相电能表现场校验仪之前，首先应确认被测线路的实际电压以及设备规定的输入范围，不能仅凭“看起来是普通电压”进行判断。

如果实际电压低于校验仪规定的最小测试范围，同样需要注意。因为测量设备在不同输入范围内具有相应的性能指标，当输入信号低于规定范围时，不能直接认为仪器仍然可以按照正常精度完成测量。因此，当现场电压比较特殊时，应重点检查仪器的最低测量电压，而不仅仅关注最大输入值。

电压输入范围还会影响三相电能表现场校验的适用对象。不同电能表接线方式需要接入相应的电压信号，例如三相四线电能表通常需要采集Ua、Ub、Uc以及Uo等电压信号，三相三线电能表则需要按照对应接线方式进行连接。LD-308支持三相四线、三相三线以及单相电能表校验，因此在选择测试模式时，也需要根据实际被校表类型确认电压输入方式。

对于三相四线电能表，三相电压都需要按照对应端子接入校验仪。LD-308的相关接线方式中，Ua、Ub、Uc分别对应A、B、C相电压，而Uo对应零线。在进行现场测试时，如果电压输入通道接错，不仅可能影响电压测量，还可能进一步影响功率、相位以及电能误差的计算。因此，输入范围合适只是第一步，正确接线同样重要。

三相三线电能表的情况又有所不同。其电压接线需要根据V接法进行配置，现场通常使用相应相电压以及参考端进行测试。LD-308的资料特别提醒，在V接法情况下需要正确将B相电压接入对应Uo电压端子，否则可能引起测量误差。因此，对于三相电能表现场校验仪来说，不能只看电压数值有没有进入范围，还需要确保各电压通道与被校表接线方式匹配。

电压输入范围和电压准确度是两个不同的概念。前者主要回答“这个电压能不能测”，后者主要回答“在规定条件下测得有多准确”。例如LD-308的电压测试范围为AC30～450V，电压准确度为±0.05%。这两个参数必须结合起来看。不能因为一台三相电能表现场校验仪输入范围很大，就认为它在所有电压条件下的测量准确度都一定相同。

从实际测试角度来说，电压范围较宽的电能表校验仪，在现场应用时通常具有更大的适应空间。但“范围越宽越好”也不是唯一的选型标准。对于主要面对某一类固定电压条件的用户，更重要的是确认该电压是否处在设备规定范围内，以及对应测量准确度是否满足实际校验要求。对于现场环境比较复杂的用户，则可以重点关注校验仪是否具有较宽的电压输入覆盖范围。

电压输入范围还与电流测量共同影响电能计算。电能表校验并不是单独测一个电压值，而是需要同时采集电压和电流，再得到功率和电能等相关参数。如果电压接入不正确，后续功率和电能计算也会受到影响。因此，在进行电能表现场校验时，电压输入条件实际上是整个测试链路的基础环节。

例如，在实际测试三相四线电能表时，如果某一相电压没有正确接入，或者实际输入电压低于仪器允许的测试范围，即使电流采集完全正常，也无法获得完整可靠的三相测量结果。因此，现场人员首先需要确认三相电压是否正常、各通道是否正确对应，然后再检查电流及脉冲采集情况。

对于LD-308而言，其综合测试界面可以同时显示当前接入的电压、电流等实时电参量，并可以显示向量图和电表误差等信息。这样在现场测试时，可以先查看电压、电流是否处于合理状态，再进入后续误差测试。如果输入条件本身不正常，直接开始误差测试并不能解决问题。

在一些现场环境中，电压可能会存在一定波动。电压输入范围描述的是设备允许的测量边界，并不意味着现场电压必须始终保持一个完全固定的数字。实际测试中，还需要结合现场负荷状态、线路条件以及测试持续时间观察测量数据。尤其当负荷变化明显时，电压、电流以及误差测试结果都可能出现变化，因此需要结合多个数据进行判断。

现场接线安全同样不能忽略。LD-308资料要求，在连接电压测试线时，应先连接仪器端，再连接被校表表尾，并且先接零线、后接相线；拆除时则先拆除被校表一侧，再拆仪器一侧。也就是说，即使被测电压处于校验仪允许范围内，实际操作仍需要按照正确的接线顺序执行。

对于选择三相电能表现场校验仪的用户来说，可以把电压输入范围的判断归纳为几个实际问题：首先，现场实际电压是多少；其次，校验仪的最小和最大测试电压是多少；再次，该电压下对应的测量准确度是多少；最后，被校电能表采用什么接线方式。只有这些条件都匹配，现场测试才更有意义。

如果需要同时测试三相四线、三相三线和单相电能表，还应进一步确认校验仪是否支持对应的电压接线方式。LD-308可以校验三相四线3元件有功及多种无功电能表、三相三线2元件有功及多种无功电能表，也支持单相电能表校验，因此实际使用时需要根据被校表的具体类型选择相应模式和接线方法。

还需要说明的是，电压输入范围并不能单独决定一台电能表校验仪的整体性能。除了电压指标之外，还要关注电流范围、电流准确度、有功和无功功率及电能准确度、相位测量能力、脉冲采集方式以及接线判别等参数。LD-308的产品资料就分别列出了电压、电流、频率、相位、功率和电能等相关指标，而不是仅用一个电压范围来评价整台设备。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-308三相电能表现场校验仪，电压测试范围为AC30～450V，电压准确度为±0.05%，同时具备三相电压、电流测量、相位测量、接线判别、谐波测试、波形显示以及电能表误差校验等功能。对于需要进行不同现场计量测试的用户，可以根据实际电压等级、接线方式以及测试对象选择合适的工作模式。

总体来看，电压输入范围对三相电能表现场校验仪的影响，首先体现在“能否适应现场电压条件”，其次才是对具体测量工作的影响。输入范围过小，可能无法覆盖现场测试需求；超过设备规定上限，则不应直接接入；而处于正常范围内，也还需要结合电压准确度、接线方式和其他测量参数综合判断。选择电能表校验仪时，与其单纯追求更大的输入范围，不如先根据实际现场电压确定合理的测试范围，再结合准确度和功能进行匹配。
