什么是电能表现场校验仪的走字试验？作用、原理及与误差校验的区别

电能表现场校验仪的走字试验是什么意思？现场检查一只电能表时，为什么除了测量误差，还需要观察电能表是否正常“走字”？走字试验和电能表误差测试是不是一回事？对于刚接触电能计量现场检测的技术人员来说，“走字试验”是一个比较常见但容易理解不准确的概念。简单来说，走字试验主要是观察电能表在实际或规定测试条件下是否能够正常计量，并通过一定时间的运行或电能积累，对表计的计量状态进行辅助判断。

这里所说的“走字”，并不是单纯观察电能表显示屏上的数字有没有变化。对于机械式电能表，可以观察表盘转盘是否正常转动；对于电子式电能表，则通常可以观察电能脉冲指示灯、累计电能显示以及相关脉冲输出状态。电能表在有正常负荷或规定测试信号输入时，应当产生与输入电能相对应的计量变化。因此，走字试验的核心，是确认电能表在相应测试条件下能够正常计量和输出相应信息。

从现场检测角度来看，走字试验更接近一种对电能表计量状态进行观察和验证的测试方式。它可以帮助技术人员发现一些比较直观的问题，例如电能表在有电流输入时是否正常计量、机械表转盘是否正常运行、电子表脉冲是否能够正常输出，以及电能累计是否存在明显异常。它通常与更精确的误差校验配合使用，而不是完全替代误差测试。

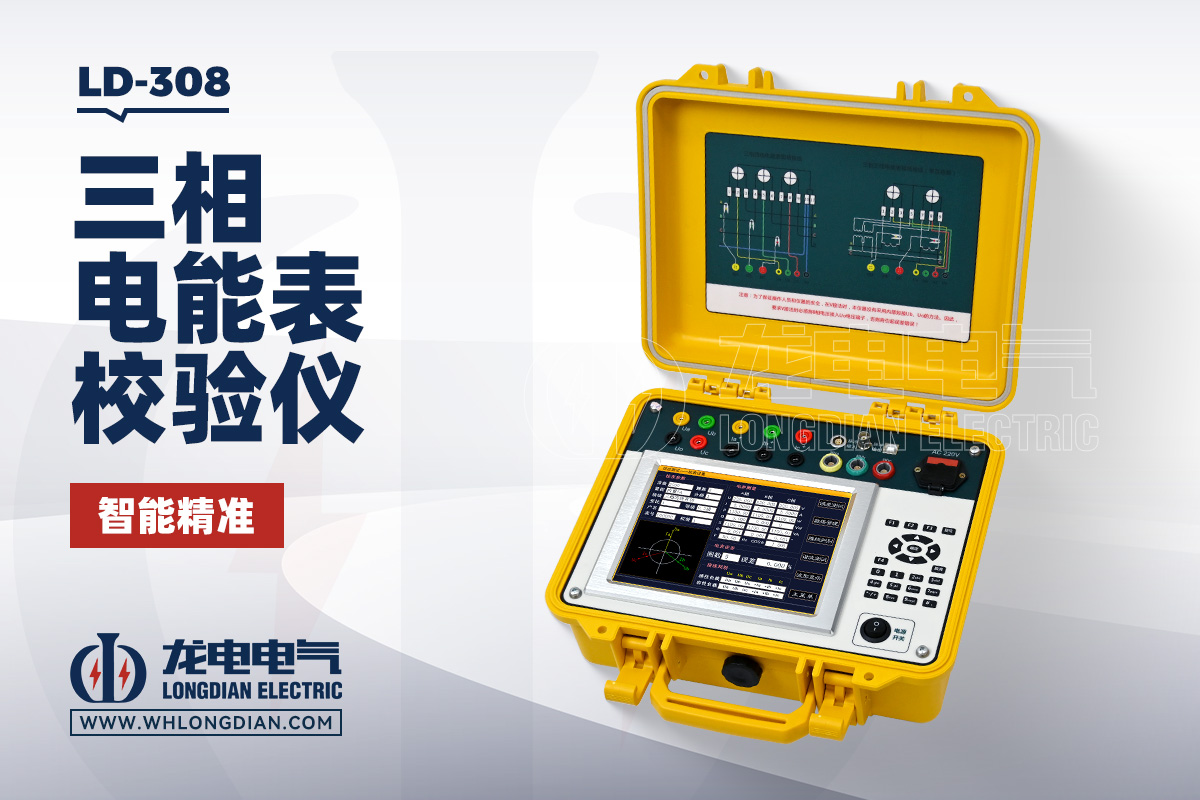

电能表现场校验仪在这个过程中发挥的作用，是对电压、电流以及电能脉冲等信号进行测量和采集，并在需要时对电能表计量结果进行比较。以武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪为例，其核心功能包括电能表校验，并能够通过与被校电能表处于相同功率条件下，测算被校表的电能误差。仪器还支持光电采样器、手动采样器以及电子脉冲等多种脉冲采集方式。

从原理上看，走字试验与电能表的基本计量过程有关。当电能表接入相应的电压和电流后，表计开始按照自身计量原理累计电能。机械式电能表通常通过转盘转动反映电能累计过程，电子式电能表则主要通过电子计量和脉冲输出反映电能变化。现场人员通过观察电能累计、转盘运行或者脉冲输出情况，可以初步确认电能表是否处于正常计量状态。

为什么需要进行走字试验？一个重要原因是，单纯检查电能表外观和接线，并不能完全判断表计是否能够正常计量。一只电能表即使显示正常、端子连接正常，也需要在实际有电能输入的情况下观察其计量反应。通过走字试验，可以对电能表从“通电状态”到“实际计量状态”的运行过程进行直观确认。

对于机械式电能表来说，走字试验的表现比较直观。当线路中存在符合条件的负荷电流时，电能表转盘应当按照相应方向和速度运行。负荷发生变化时，转盘运行速度也会随之发生变化。技术人员可以结合现场电流、电压以及负荷情况，对电能表运行状态进行判断。

对于电子式电能表来说，走字试验通常更多体现为电能脉冲和电能累计值的变化。电能表在正常计量状态下，会按照自身电能常数输出相应的脉冲信号。电能表现场校验仪可以利用光电采样器或者电子脉冲输入等方式采集这些信号，进而为后续测试提供数据基础。LD-308支持多种电能脉冲采集方式，可以根据被校电能表的具体类型选择相应方法。

走字试验与误差校验虽然有关，但两者并不是同一个概念。走字试验更多是观察电能表是否正常运行、是否产生相应的计量变化，而误差校验则需要将被校电能表的计量结果与标准测量结果进行比较，计算出具体误差。LD-308的电能表校验功能就是通过与被校电能表同功率相连，测算被测表的电能误差。

因此，一台电能表能够正常“走字”，并不能直接说明它的计量误差一定合格。电能表可能存在可以正常计量，但实际计量结果偏快或偏慢的情况；同样，一只电能表出现不走字、脉冲异常等现象，也需要进一步分析是表计本体、接线、负荷条件还是测试方式造成的。因此，走字试验更适合作为现场检测过程中的基础观察环节，而不是最终判定电能表精度的唯一依据。

在实际现场使用电能表现场校验仪时，通常需要先确认电能表类型、接线方式以及测试参数。LD-308提供常数、圈数、量程、分频、接线方式、CT变比和电表等级等参数设置。完成参数配置后，再接入电压、电流测试线以及光电采样器或脉冲线，进行后续测试。

其中，“电能表常数”与走字试验也有一定关系。电能表的常数表示电能与脉冲数量之间的对应关系。在观察电子式电能表走字时，如果电能表输出的脉冲数量与实际输入电能之间明显不匹配，就需要进一步检查电能表常数、脉冲采集方式以及现场接线等情况。LD-308可以根据被校电能表的电能常数设置相应参数，用于后续误差计算。

走字试验还有一个实际作用，就是帮助技术人员提前发现明显异常。如果在有正常测试电流输入的情况下，机械式电能表转盘完全不动，或者电子式电能表在符合条件的情况下长期没有电能脉冲输出，就需要进一步检查。这时可以从电压、电流是否正常、接线是否正确、脉冲采集是否正常等方面逐项排查。

LD-308可以进行接线判别，并根据接入的电压、电流信号形成向量图，用于辅助判断现场接线情况。在实际测试中，如果发现电能表走字状态与预期不一致，可以先检查接线状态，再进一步检查电能表本身，而不是直接判断为表计故障。

现场负荷状态也是走字试验需要考虑的因素。电能表的计量速度与实际功率有关，当现场负荷较小时，机械表转盘转动可能比较慢，电子表脉冲间隔也可能相应增加。这种情况下，如果只观察很短时间，可能会误认为电能表没有走字。因此，走字试验不能脱离实际负荷情况单独判断。

当现场负荷波动比较大时，电能表现场校验仪进行误差测试的数据也可能发生变化。LD-308相关资料指出，如果现场负荷波动较大并导致误差变化较大，可以适当增加校验圈数。这说明在电能表现场校验过程中，测试时间和负荷稳定性都会影响数据判断。

对于三相电能表而言，走字试验还需要关注三相电压、电流之间的关系。如果其中某一相接线异常，电能表的运行状态可能与正常情况不一致。因此，在三相电能表现场校验时，不能只观察表计有没有走字，还需要结合电压、电流、相位、向量图以及接线判别结果综合判断。

对于三相四线电能表，通常需要分别接入A、B、C三相电压和相应电流信号；对于三相三线电能表，则需要按照对应的V接法连接。LD-308支持三相四线和三相三线等不同类型电能表校验，因此进行现场测试前，需要根据被校表实际接线方式设置对应测试模式。

走字试验对于现场排查计量异常也具有一定辅助意义。例如，当现场发现用电量显示与预期明显不一致时，可以先观察电能表是否正常计量和输出脉冲，再利用电能表现场校验仪进一步进行误差测试。如果走字状态正常但误差超出要求，则需要重点分析计量精度问题；如果电能表本身就没有正常计量反应，则应先排查电源、接线、脉冲以及表计运行状态。

在低压计量装置现场检测中，走字状态也可以作为综合判断的一部分。因为计量装置的误差不一定全部来自电能表本体，还可能涉及低压CT以及接线。LD-308可以利用钳形电流互感器检测低压计量装置综合误差，并进一步结合电能表校验、接线判别以及CT变比测试查找故障点。

需要注意的是，“走字试验”并不是一个可以脱离测试条件独立解释的固定数值测试项目。它更侧重于确认电能表是否具有正常的计量反应，因此实际观察结果需要结合电表类型、负荷大小、测试时间以及现场接线情况分析。对于电子式电能表尤其如此，不能因为短时间内没有看到脉冲闪烁，就直接判定电能表没有计量。

从现场工作流程来说，走字试验可以安排在正式误差测试之前，作为对被校电能表运行状态的初步确认。确认电压、电流输入正常、电能表能够产生相应计量反应后，再进行正式误差测试。对于采用光电采样或电子脉冲采集的测试方式，还需要确保校验仪能够准确获取被校表的脉冲信号。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-308三相电能表现场校验仪，产品资料中明确具备电能表校验、脉冲采集、接线判别、基本电参量测量、谐波测试、波形显示以及数据管理等功能。其电能表校验过程需要将仪器与被校电能表处于相同功率条件，通过脉冲采集等方式获得测试数据并计算电能误差。虽然产品资料没有将“走字试验”单独列为一项功能，但这些功能可以为现场观察和分析电能表运行状态提供相应测试手段。

因此，在理解电能表现场校验仪的走字试验时，可以将其看成正式精度校验之前的一项基础检查：先确认电能表能够正常运行和产生计量反应，再通过标准测量和误差测试判断计量准确程度。两者结合使用，可以让现场检测过程更加完整，也能减少因为电能表本身没有正常运行、接线异常或脉冲采集异常而产生的误判。

总体来说，电能表的“走字”解决的是“电能表有没有正常计量”的基础问题，而电能表误差校验解决的是“电能表计量得准不准”的精度问题。电能表现场校验仪在实际应用中，可以通过电压、电流测量、脉冲采集、误差测试和接线判别等功能，为这两个层面的判断提供数据支持。对于现场技术人员来说，先确认运行状态，再进行精度校验，是理解和开展电能表现场检测比较清晰的思路。
