三相交流功率源的功率输出范围怎么看？参数与选型要点详解

三相交流功率源的功率输出范围到底怎么看？很多用户看到设备参数时，会直接寻找“最大功率是多少”，但对于三相交流功率源来说，功率输出并不是只看一个数字。电压、电流、每相输出能力以及有功功率、无功功率等参数彼此相关，同时还要结合具体工作范围和准确度指标进行判断。因此，了解三相交流功率源的功率输出范围，不能只看一个“最大值”，而要把相关参数放在一起理解。

三相交流功率源首先需要具备稳定的电压和电流输出能力，因为功率本身就是建立在电压、电流等基本电气量基础上的。在实际测试中，输出功率并不是一个完全独立的参数，而是由电压、电流以及两者之间的相位关系共同决定。因此，在查看三相交流功率源功率参数时，电压输出范围和电流输出范围同样值得关注。

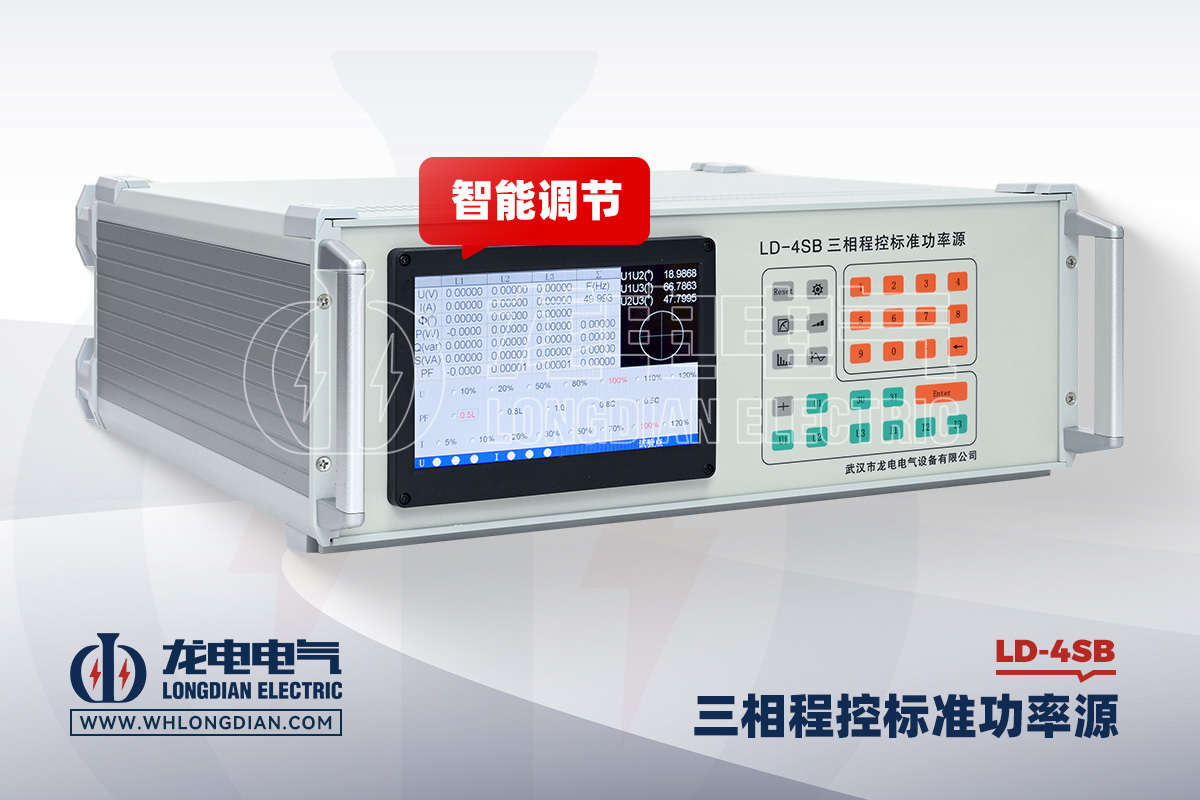

以武汉市龙电电气设备有限公司生产的LD-4SB三相交流功率源为例，其交流相电压输出范围为2V～456V，每相额定输出功率为20VA；交流电流输出范围为1mA～24A，每相额定输出功率同样为20VA。 从这些参数来看，LD-4SB的功率输出能力需要结合每相电压、电流输出条件进行理解，而不能单独把20VA简单理解成设备所有测试状态下的“总功率”。

这里的“每相额定输出20VA”是理解三相交流功率源功率能力时一个比较重要的参数。因为三相设备是由三组电压、电流回路组成的，每一相都需要具备相应的输出能力。LD-4SB采用三相电压、电流回路独立控制方式，每一相的电压、电流输出参数可以分别调节，因此实际测试时可以根据不同测试要求设置各相输出。

除了每相输出能力，还需要关注设备的电压和电流范围。LD-4SB交流相电压输出范围为2V～456V，常用档位包括57.7V、100V、220V和380V；交流电流输出范围为1mA～24A，常用档位包括0.2A、1A、5A和20A，并支持自动档位切换。

为什么看功率输出范围时，还必须看电压和电流？因为同样的功率需求，可能对应不同的电压、电流组合。在不同的测试项目中，标准源需要按照规定的电压、电流条件输出，而不是只满足一个固定功率值。因此，在实际选型时，如果只看“20VA/相”，很难完整判断设备能否满足测试需求，还需要确认目标电压和目标电流是否都处于设备规定的输出范围内。

有功功率和无功功率参数，也是三相交流功率源的重要组成部分。LD-4SB有功功率准确度优于0.1%RD，适用条件为50～456V、20mA～24A；无功功率准确度优于0.2%RD，同样对应50～456V、20mA～24A的工作条件；功率输出稳定度优于0.01%/1min。

从这里可以看出，三相交流功率源的功率参数通常不仅要看“能输出多少”，还要看“在什么范围内能够保证怎样的准确度”。例如LD-4SB的有功功率准确度指标明确对应50～456V和20mA～24A的范围，因此在评价功率输出性能时，应结合这些条件一起理解，而不能脱离工作范围单独讨论准确度。

功率因数也是影响功率输出的重要参数。对于交流系统来说，电压、电流的相位关系会影响有功功率和无功功率。因此，同样的电压和电流条件下，不同功率因数状态对应的功率结果也可能不同。LD-4SB功率因数调节范围为-1～0～+1，分辨率0.00001，准确度为0.0005。

相位控制能力与功率因数设置密切相关。LD-4SB相位调节范围为0～359.99°，分辨率0.01°，准确度为±0.05°。同时，三相电压、电流相位可以分相调节，因此在实际测试中，可以根据需要设置不同的相位条件。 对于有功功率、无功功率以及功率因数相关测试，这种控制能力具有实际意义。

此外，三相交流功率源的频率输出也会影响实际测试条件。LD-4SB频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度±0.002Hz。 因此，如果测试对象对频率存在要求，选型时也应该把频率控制能力考虑进去，而不是只关注电压、电流和功率参数。

对于部分电能计量和电气实验来说，还需要模拟含有谐波的功率信号。LD-4SB可以输出2～51次谐波，各次谐波可以组合叠加，同时能够设置谐波含量和相对于基波的相位。 这类功能意味着三相交流功率源的实际输出条件不仅有基波电压和电流，还可以根据测试要求增加相应的谐波成分。

在实际选型过程中，用户经常会问“功率越大是不是越好”。答案并不绝对。三相交流功率源首先要满足测试项目所需要的电压、电流和功率条件，之后再看准确度、稳定度以及参数调节能力。如果测试对象本身只需要较小的输出功率，一味追求更大的功率能力并没有实际意义；相反，如果设备需要在较宽的电压、电流范围内进行测试，则更应该关注设备的有效工作范围以及不同工作点下的性能指标。

还需要注意，设备标注的功率参数与实际测试对象的输入方式有关。LD-4SB的资料明确给出了每相额定输出20VA，以及有功功率和无功功率的准确度指标，但没有单独给出一个统一的“三相总功率输出范围”。因此，在进行技术选型时，更适合根据具体测试所需的电压、电流和功率条件进行核对，而不是自行将各项参数简单相加后作为整机额定功率。

对于三相交流功率源来说，比较合理的选型思路是先确定被测设备需要的电压范围和电流范围，再确认对应工作点下的功率要求，最后检查功率准确度、稳定度、功率因数和相位控制能力。这样判断出来的结果，比单独比较一个“最大功率”数字更有参考价值。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相交流功率源采用表源一体化结构和全数字闭环标准源技术，内部配置标准功率电能表进行数字闭环反馈，可将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用，主要应用于电能计量行业、电气实验室及相关测试部门。

总体来看，三相交流功率源的功率输出范围不能简单理解为“最大能输出多少VA”。更完整的判断方式应该是看每相输出能力、电压范围、电流范围、有功功率和无功功率准确度、功率稳定度，以及功率因数和相位调节能力。对于LD-4SB这类三相交流标准源，只有把这些参数结合起来，才能准确判断其是否适合具体的电能计量和电气测试任务。
