三相功率源的相位精度怎么看？相位准确度与分辨率指标详解

三相功率源的相位精度指标怎么看？参数里的“相位准确度±0.05°”和“分辨率0.01°”是不是一回事？很多用户在选购三相功率源时，会看到相位范围、相位分辨率和相位准确度等参数，但对这些指标分别代表什么并不清楚。实际上，相位参数直接关系到三相电压、电流之间的相位关系，也是功率测试、电能计量以及相关电气试验中需要重点关注的一项性能。

所谓三相功率源的相位精度，主要是指设备按照设定值输出相位时，实际输出相位与设定值之间的偏差控制能力。比如设定一个具体相位角，理想情况下设备输出的相位就应该尽可能接近这个设定值。对于涉及有功功率、无功功率和功率因数的测试，相位关系会直接影响测试条件，因此三相功率源的相位准确度不能只看一个“能调多少度”，还要看实际输出能做到多准确。

这里需要先区分两个容易混淆的概念：相位分辨率和相位准确度。相位分辨率表示设备能够把相位设置得多细，例如0.01°分辨率，意味着相位设定可以细化到0.01°的步进；相位准确度则表示实际输出相位与设定值之间允许存在多大的偏差。两者一个强调“能调多细”，一个强调“调出来准不准”，不能混为一谈。

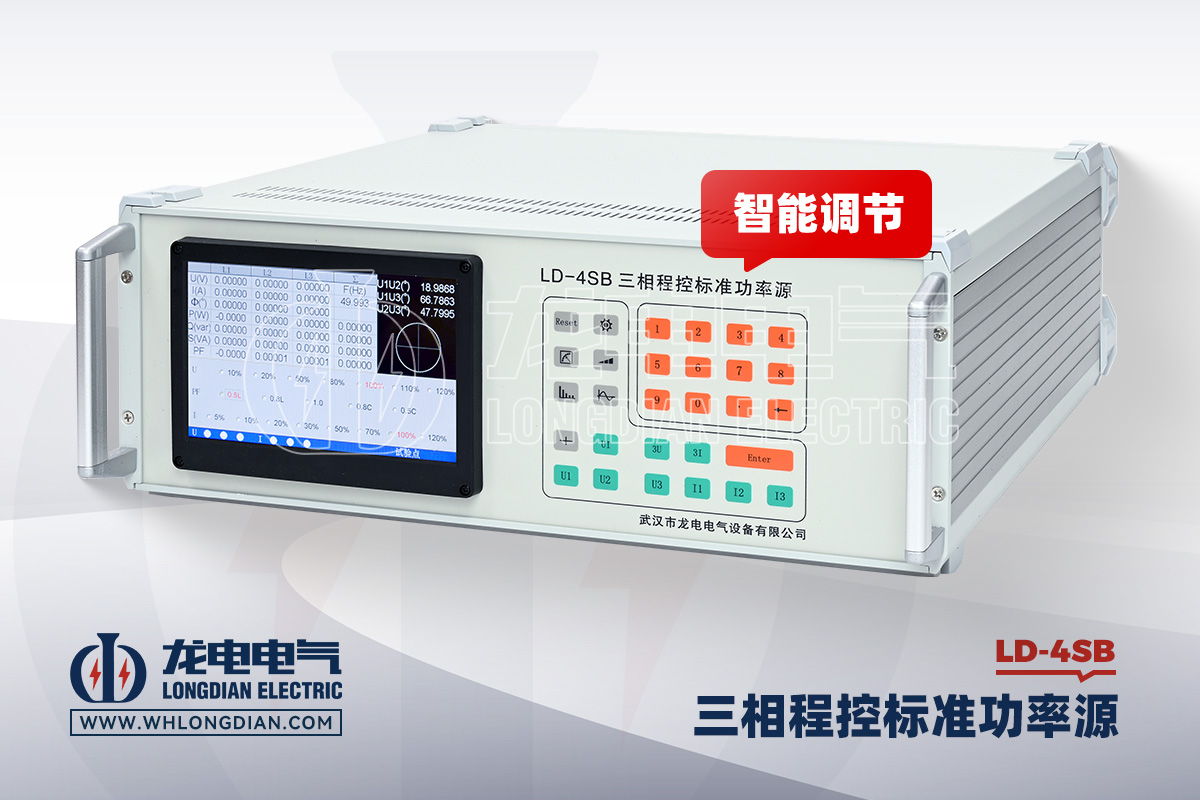

以武汉市龙电电气设备有限公司生产的LD-4SB三相功率源为例，其相位调节范围为0～359.99°，分辨率为0.01°，相位准确度为±0.05°。 这几个参数放在一起看，可以比较完整地反映设备的相位控制能力。

例如，将相位设置为120°，0.01°分辨率说明设备可以对设定值进行较细的调整，而±0.05°准确度则说明实际输出相位与设定相位之间的允许偏差需要结合这一准确度指标进行判断。也就是说，分辨率高并不意味着准确度一定同样高，评价三相功率源相位性能时，这两个参数需要分别看。

为什么相位精度对三相功率源如此重要？主要是因为交流功率并不只由电压和电流大小决定，电压与电流之间的相位关系同样会影响有功功率、无功功率以及功率因数。当相位发生变化时，即使电压和电流幅值保持不变，功率相关参数也可能随之变化。因此，在相关测试中，相位输出必须具有较好的可控性和准确性。

三相系统本身还存在三相之间的相位关系。对于正常三相测试，三相电压之间以及电压、电流之间都需要按照试验要求保持相应的相位关系。如果某一相相位设置存在偏差，就可能改变整个测试条件。因此，三相功率源不仅要能够设置某一相的相位，还应根据具体产品功能判断其是否支持各相独立调节。

LD-4SB三相功率源的三相电压、电流相位可以进行分相调节，同时UB、UC还可以分别相对于UA进行相位调整。相位调节细度包括10°、1°、0.1°和0.01°等设置。 对于需要模拟不同三相相位关系的测试，这种控制方式可以提供更大的调节空间。

相位精度还会影响功率因数测试。功率因数与电压、电流之间的相位关系密切相关，因此在进行功率因数相关试验时，标准源相位输出是否稳定、准确，会直接关系到测试条件是否符合要求。LD-4SB功率因数调节范围为-1～0～+1，分辨率0.00001，准确度为0.0005。

除了相位准确度，还需要关注设备本身的输出稳定度。因为即使初始相位调整准确，如果输出过程中参数持续漂移，同样可能影响测试结果。LD-4SB交流相电压和交流电流输出稳定度均优于±0.01%RG/1min，能够在规定条件下保持较稳定的输出。

另外，三相功率源的相位控制还与频率输出密切相关。相位和频率都是描述交流信号的重要参数，一个表示周期位置关系，一个表示周期变化速度。LD-4SB频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度±0.002Hz。 对于需要控制不同频率条件的测试，这些指标需要结合起来分析。

实际选型时，用户经常会只看“相位分辨率0.01°”，认为这个数字越小，相位就一定越准确。这样的理解并不完整。0.01°说明的是设定分辨能力，而相位准确度才更直接反映实际输出与设定值之间的误差。因此，比较两台三相功率源时，建议同时查看相位范围、分辨率和准确度，而不是只看其中一项。

例如，两台设备都宣称可以调节0～359.99°，但一台准确度为±0.05°，另一台只给出更大的允许误差，那么两台设备虽然调节范围相同，实际相位控制能力并不完全相同。同样，即使两台设备的相位准确度接近，如果其中一台只有0.1°分辨率，另一台可以达到0.01°，其参数设置的细致程度也不同。

对于电能计量和实验室测试来说，相位准确度的重要性通常体现在功率相关参数的验证过程中。LD-4SB有功功率准确度优于0.1%RD，无功功率准确度优于0.2%RD，功率输出稳定度优于0.01%/1min。 因此，评价一台三相功率源时，不能把相位指标孤立起来，而应当结合电压、电流、功率和功率因数等参数综合判断。

对于需要进行谐波测试的场景，相位控制同样重要。LD-4SB能够输出2～51次谐波，并可以设置各次谐波相对于基波的相位，谐波相位调节范围为0～359.99°。 这意味着在复杂波形测试中，不仅要关注谐波含量，还要考虑谐波相位设置是否满足测试条件。

所以，在看三相功率源的相位精度指标时，可以重点关注四个方面：相位调节范围决定能覆盖哪些角度，相位分辨率决定参数可以调多细，相位准确度决定实际输出与设定值之间的偏差，而三相独立调节能力决定设备能否模拟不同的三相相位关系。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相功率源采用全数字闭环标准源技术，内部配置标准功率电能表进行数字闭环反馈，可以将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用。 在相位控制方面，设备提供0～359.99°调节范围、0.01°分辨率和±0.05°准确度，可用于对三相相位关系有明确要求的测试场景。

总体来看，三相功率源的相位精度不是单独由一个数字决定的。相位准确度解决的是“实际输出准不准”，分辨率解决的是“设置能有多细”，调节范围解决的是“能够覆盖多大的相位范围”，而三相独立调节则决定“能不能构建不同的三相相位条件”。在选购三相功率源时，把这几个指标结合起来看，比单独比较某一个参数更有实际意义。
