常见电力试验设备有哪几大类？按试验对象与功能一次理清

常见电力试验设备有哪几大类？面对变压器、断路器、电缆、互感器、继电保护装置等不同电气设备，为什么不能用同一种仪器完成所有试验？这是因为不同设备的结构、工作原理和检测项目存在明显区别，对应的测试方法和技术参数也不一样。电力试验设备实际上是一个较大的设备类别，根据试验对象和用途不同，可以进一步划分为多个专业方向。

从实际应用来看，电力试验设备主要围绕高压开关、变压器、继电保护、绝缘性能、电缆、接地以及互感器等试验项目展开。了解电力试验设备分类，不仅有助于快速判断设备用途，也方便电力运维、检修和试验人员根据具体工作选择合适的测试仪器。

高压开关类试验设备是电力试验中比较常见的一类，主要用于断路器、隔离开关等高压开关设备的机械和电气性能检测。这类设备通常需要测量分闸时间、合闸时间、同期性、行程、速度以及线圈电流等参数。常见设备包括高压开关特性测试仪、回路电阻测试仪等。对于运行时间较长或者操作次数较多的断路器，通过相关测试能够了解机械机构和导电回路的状态变化。

变压器类试验设备主要针对电力变压器开展检测。变压器是电力系统中的重要设备，其运行状态直接影响供电可靠性，因此对应的试验项目也比较多。常见的变压器试验设备包括变压器变比测试仪、变压器直流电阻测试仪、变压器短路阻抗测试设备以及相关绝缘检测设备等。不同仪器分别对应不同测试项目，主要用于检查变压器电气参数是否存在异常。

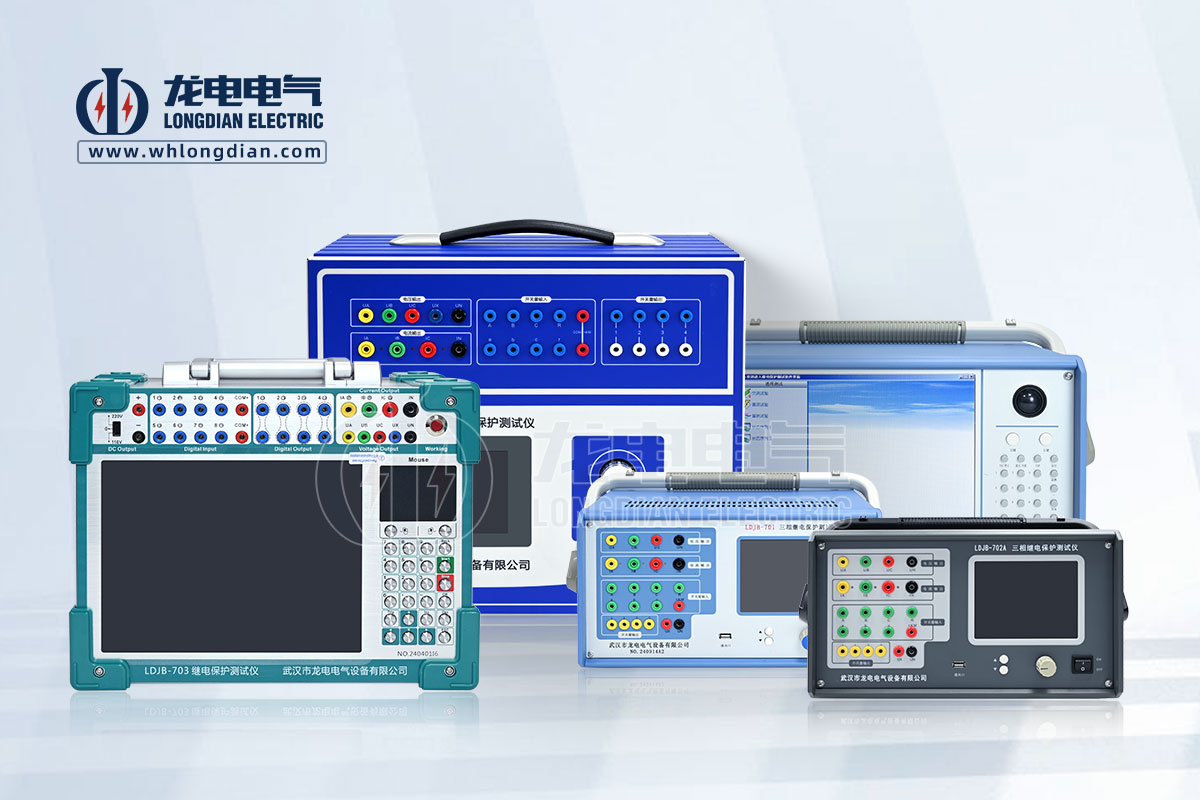

继电保护类试验设备主要用于验证继电保护装置和相关二次回路的工作性能。继电保护装置平时并不会频繁动作，因此仅依靠日常运行观察，很难全面判断其保护功能是否正常。继电保护测试仪可以输出模拟电流、电压等试验量，根据具体保护类型设置相应测试条件，对保护装置的动作值、动作时间及逻辑关系进行验证，是变电站二次系统试验的重要设备之一。

绝缘试验类设备主要用于检测电气设备的绝缘状态。电气设备绝缘性能会受到运行时间、温度、湿度、污染以及机械损伤等因素影响，因此需要根据设备类型和试验要求开展相应检测。常见的绝缘试验设备包括绝缘电阻测试仪、介质损耗测试仪、局部放电检测设备以及耐压试验设备等。通过不同测试方式，可以从不同角度了解设备绝缘性能。

直流高压发生器和工频耐压试验装置，也是电力试验设备中的常见类型。它们主要用于对相关电气设备施加规定的试验电压，通过一定时间的耐压检测，判断被试设备绝缘系统是否能够承受相应电压条件。不同试验对象、试验电压等级以及现场条件，对设备的输出电压、电流能力和控制方式都有不同要求，因此选型时需要根据具体项目确定。

电缆类试验设备主要面向电力电缆的绝缘检测和故障排查。电缆一旦发生故障，通常无法直接通过外观判断具体故障位置，因此需要借助专业的电缆测试设备进行检测。常见的电缆故障测试仪可以配合不同测试方法，对故障距离进行测量，并进一步辅助确定故障点。除了故障定位，电缆试验还可能涉及绝缘、耐压等相关检测项目。

接地类试验设备主要用于接地系统及相关参数测量。良好的接地系统是电力设备安全运行的重要基础，接地电阻过大或者接地连接异常，都可能影响故障电流泄放和保护装置动作。常见设备包括接地电阻测试仪、双钳数字接地电阻测试仪等。根据接地系统结构和现场条件不同，可以采用不同测试方法完成测量。

互感器类试验设备主要用于电流互感器、电压互感器等设备的性能检测。互感器承担着一次系统与二次测量、保护回路之间的信号转换作用，其准确性和运行状态会直接影响计量与保护系统。常见互感器试验设备可用于相关变比、极性、伏安特性以及误差等项目的检测，具体测试内容需要结合互感器类型和试验要求确定。

此外，电力试验设备中还有一些针对避雷器、SF6设备、蓄电池以及电能质量等领域的专业测试设备。例如氧化锌避雷器测试设备可以用于相关电气参数检测，SF6相关检测设备可以用于气体状态及泄漏检查，蓄电池测试设备可以对电池组相关性能进行检测。这些设备虽然应用范围不同，但都是电力设备状态检测体系中的重要组成部分。

从分类方式来看，电力试验设备还可以按照测试目的进行划分。例如，有些设备主要用于测量设备的电气参数，有些主要用于绝缘性能检测，有些用于机械动作特性分析，还有一些用于故障定位和状态诊断。实际工作中，同一类电力设备往往需要配合多种仪器完成完整的试验，因此不能简单地认为“一台仪器对应一种设备”。

选择电力试验设备时，首先应该根据试验项目确定设备类型，而不是单纯看设备名称。例如，需要检测断路器分合闸时间，就应重点了解高压开关特性测试设备的时间测量能力和测试通道；需要进行变压器变比测试，就需要关注变比测量范围、精度以及不同接线方式的适应能力；开展继电保护试验，则需要重点考虑电流、电压输出以及测试功能是否满足实际需求。

其次，还需要考虑现场使用条件。电力试验很多是在变电站、发电厂、电力施工现场以及设备生产企业完成的，现场可能存在空间有限、电磁干扰较强、测试环境复杂等情况。因此，电力试验设备除了基本测量功能外，抗干扰能力、操作便利性、数据存储、测试结果导出以及设备便携性，同样值得关注。

武汉市龙电电气设备有限公司(whlongdian.com)研发生产电力试验设备20年，围绕电力设备试验检测需求，持续研发高压开关、变压器、继电保护、绝缘、电缆等多个方向的专业测试设备。对于不同试验对象和使用场景，公司根据具体测试需求提供相应的电力试验设备，为电力设备安装、交接、检修及运行维护提供测试支持。

需要注意的是，电力试验设备的分类只是便于理解和选型，实际使用时仍然需要根据被试设备、试验目的和现场条件确定具体仪器。尤其是涉及高电压、大电流等试验项目时，除了考虑设备技术参数，还要重视现场安全隔离、接线方式以及试验过程中的安全措施。

总体来看，常见电力试验设备可以按照试验对象和功能分为多个专业类别，其中高压开关、变压器、继电保护、绝缘、电缆、接地和互感器等方向应用较为广泛。了解电力试验设备分类，可以帮助使用单位更快找到对应的测试工具，也有利于建立更加合理的电气试验设备配置体系。

对于电力企业、设备制造企业以及电气试验人员来说，真正重要的并不是单纯记住电力试验设备有哪些，而是明确“什么设备做什么试验”。只有根据实际检测项目选择匹配的仪器，并结合规范的试验方法进行测试，才能让测试数据真正发挥作用，为电力设备安全运行和检修决策提供可靠依据。
