雷击浪涌发生器能模拟哪些雷击现象？常见模拟场景与试验波形解析

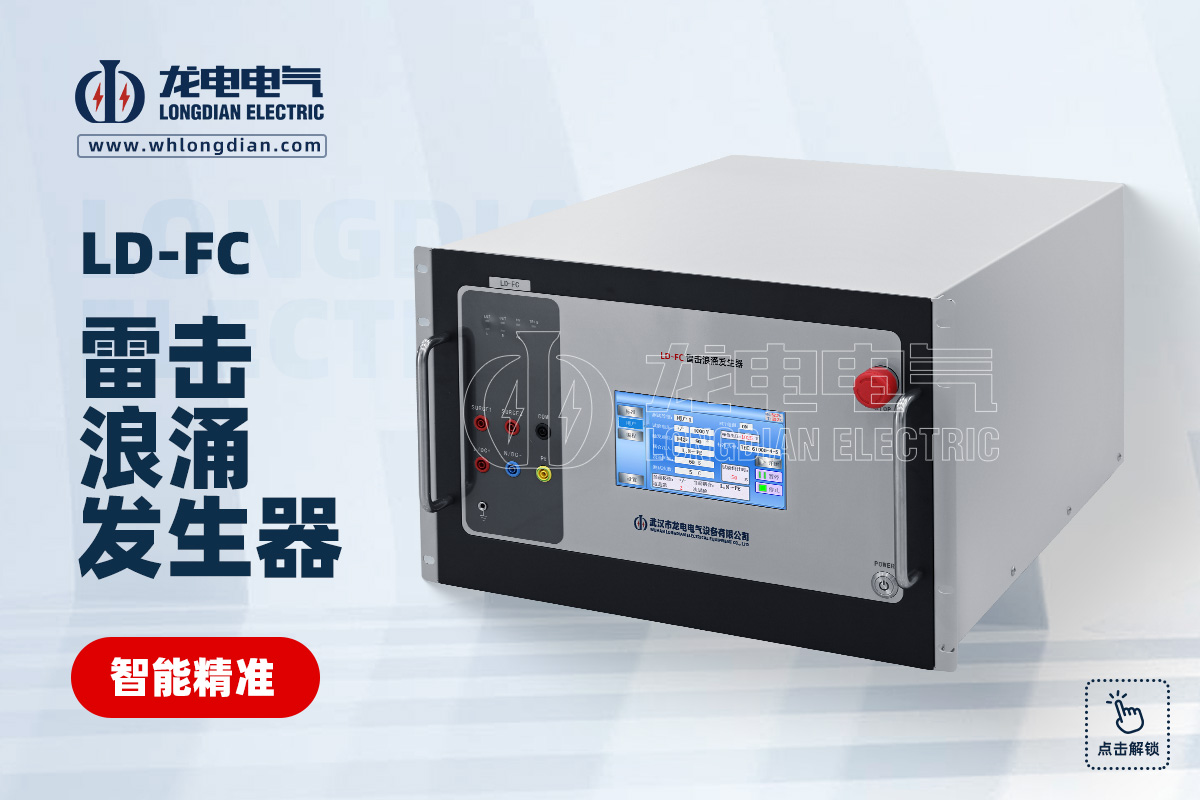

雷击浪涌发生器能模拟哪些雷击现象？是不是把雷电“搬进实验室”，直接对设备进行一次真实雷击？实际上并不是。雷击浪涌发生器主要是根据标准规定的试验波形、试验电压、极性和耦合方式，在可控条件下人为产生瞬态浪涌，用来模拟雷电活动或其他原因在线路中形成的冲击应力，从而检验电气设备的抗浪涌能力。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，就是针对相关电源线及短距离信号互连线端口的1.2/50μs脉冲试验需求设计的设备。

实际雷电环境比较复杂，雷击浪涌发生器并不是对自然雷电过程进行一比一复制，而是提取其中具有代表性的电压、电流冲击特征，通过标准化波形进行试验。这样做的意义在于，同样的测试条件可以重复进行，不同产品之间也可以按照统一的试验要求进行比较。

比较常见的一类模拟对象，就是雷电感应引起的线路瞬态浪涌。当雷电发生在设备附近或者附近输电、通信线路遭受雷击时，电磁耦合作用可能使线路上产生较高幅值的瞬态电压。设备虽然没有被雷电直接击中，但其电源端口、信号端口仍有可能承受明显的冲击。雷击浪涌发生器通过规定的脉冲电压波形施加到被测端口，可以对这种情况下设备的耐受能力进行试验。

另一类常见情况是雷电流经过线路或保护装置后形成的冲击电流效应。对于相关保护器件测试，除了关注冲击电压，还需要考虑冲击电流波形。LD-FC 的技术参数中，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs，有效输出阻抗可选择2Ω或12Ω。 这些参数用于建立符合相应试验要求的电压、电流冲击条件。

这里的1.2/50μs和8/20μs是理解雷击浪涌测试的两个关键参数。1.2/50μs主要用于描述冲击电压波形，8/20μs则用于描述冲击电流波形。两种波形分别从不同角度反映浪涌冲击的特征，并不是简单的“一个快、一个慢”。在具体测试时，需要根据被测产品和所采用的试验方法来选择对应的输出形式。

雷击浪涌发生器还可以模拟不同极性的浪涌冲击。实际应用中，浪涌并不一定始终以同一个方向出现，因此测试时需要考虑正极性和负极性。LD-FC 支持正、负、先正后负以及先负后正四种浪涌极性，可以按照设定条件对被测设备施加不同方向的冲击。

除了雷电感应，浪涌试验还可以用于考察设备在瞬态过电压条件下的承受能力。实验室里的测试重点并不是判断“这是不是一次真实雷击”，而是看设备端口在规定幅值、波形、极性及耦合条件下受到冲击后，是否能够维持正常工作，是否出现误动作、复位或其他异常情况。因此，雷击浪涌发生器本质上是一种用于建立标准化瞬态冲击环境的试验设备。

不同线路之间的耦合方式，也决定了浪涌施加到设备上的路径。对于电源输入端，常见的测试路径包括线—线以及线—地；具体试验还需要根据产品标准和测试要求确定。LD-FC 提供 L-N、L-PE、N-PE、L,N-PE 等耦合方式，并支持 ALL Coupling 模式，可按照设定顺序进行多种耦合试验。

从测试对象来看，雷击浪涌发生器并不是只用于某一种产品。电气设备、电源设备、保护器件以及需要进行浪涌抗扰度评价的相关产品，都可能涉及此类测试。但具体应该施加多高的电压、采用哪一种阻抗和耦合方式，并不能简单套用一个固定数值，而是要结合被测设备类别及对应标准确定。

以武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌发生器为例，设备开路电压范围为200～6000V±10%，浪涌间隔可以设置为10～9999s，测试次数可以设置为1～9999次，并提供IEC61000-4-5和UL1449等标准相关模式。 这些功能能够满足不同测试条件下的参数设置需求。

实际使用雷击浪涌发生器时，还需要特别注意安全问题。浪涌试验涉及高电压和较高能量，设备输出端在运行过程中具有危险电压。试验前应确认接地可靠、被测设备接线正确，设备停止运行后再进行试品更换等操作。LD-FC 的使用要求中也明确强调了接地、接线以及停止运行后的放电操作。

因此，回答“雷击浪涌发生器能模拟哪些雷击现象”时，更准确的说法是：它主要模拟雷电相关瞬态浪涌对设备端口造成的冲击条件，包括具有代表性的冲击电压、冲击电流以及不同极性、不同耦合路径下的浪涌应力，而不是复现自然雷电放电的全部物理过程。

对于企业进行产品研发、质量检验和相关抗扰度试验来说，选择雷击浪涌发生器时，更应该关注试验波形、输出电压、输出阻抗、极性、耦合方式以及标准适用范围。只有这些参数与实际测试需求相匹配，模拟出来的浪涌环境才具有实际测试价值。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，围绕相关浪涌试验需求设置了多种测试参数和耦合方式，可用于建立可重复、可控制的雷击浪涌试验条件。
