雷击浪涌发生器产生的浪涌波形有哪几种？为什么在进行雷击浪涌测试时，经常会看到1.2/50μs、8/20μs这样的参数？这两个数字分别代表什么？对于刚接触浪涌试验的用户来说，这些参数容易混淆。实际上，雷击浪涌发生器并不是只产生一种固定形式的冲击信号，而是根据测试对象和试验要求，产生不同特征的冲击电压或冲击电流波形。以武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器为例，其相关输出就涉及1.2/50μs电压波和8/20μs电流波。

在雷击浪涌试验中，最常见、也最需要理解的就是1.2/50μs冲击电压波。这里的“1.2/50μs”不是简单表示脉冲持续1.2μs或50μs，而是用于描述冲击电压波形的特征参数。LD-FC 的开路电压波形参数为1.2±30%/50±20μs，说明设备能够按照相应试验要求建立具有规定特征的冲击电压。

从应用角度看，1.2/50μs电压波主要用于模拟雷电相关瞬态过电压对设备端口形成的冲击条件。在浪涌抗扰度测试中，测试人员通过雷击浪涌发生器将规定幅值的冲击电压施加到被测设备，观察设备是否出现异常、误动作或者其他不符合试验要求的情况。因此，1.2/50μs也是雷击浪涌发生器选型和性能判断时需要重点关注的参数。

与1.2/50μs电压波对应的，是8/20μs冲击电流波。LD-FC 的技术参数明确给出了8/20μs短路电流波形，允许偏差为±20%。 这种波形主要用于描述浪涌冲击电流的变化特征。在涉及保护器件等测试时，除了看冲击电压，还需要关注设备或器件在冲击电流作用下的响应。

因此，看到“1.2/50μs”和“8/20μs”时，可以先从最简单的角度理解：前者主要对应冲击电压波形，后者主要对应冲击电流波形。两者并不是两台完全不同的设备，也不是简单地把同一个波形改一个参数，而是从电压和电流两个角度描述浪涌冲击的特征。

实际的雷击浪涌发生器还可能将两种波形组合起来使用。LD-FC 的 SURGE1 为2Ω浪涌输出端，与 COM 端组合使用时，可用于不通电的功率保护器件测试，并能够输出1.2/50μs和8/20μs组合波。 也就是说，在这种测试模式下，设备不是单独关注一个电压波或者一个电流波，而是按照相应测试条件形成组合冲击。

为什么需要组合波？原因在于实际浪涌环境中，电压冲击和电流冲击往往不是完全孤立的。对于部分测试对象，仅采用单一的电压波形或电流波形，可能无法完整体现被测器件在浪涌条件下的响应。因此，在相应标准和试验要求下，会采用组合波方式进行评价。

除了波形本身，输出阻抗也是雷击浪涌发生器的重要参数。LD-FC 的有效输出阻抗为2Ω±10%或12Ω±10%，不同输出条件对应不同的测试方式。 输出阻抗会影响浪涌电压和浪涌电流之间的关系，因此不能脱离输出阻抗单独理解波形参数。

LD-FC 还设置了500Ω阻抗的 SURGE2 输出端，与 COM 端组合使用时可以产生1.2/50μs电压波，用于气隙耐压测试以及爬电距离确定等相关测试，主要观察设备内部导体与外壳之间是否出现闪络。 这也说明，同样是1.2/50μs电压波，在不同输出端和应用条件下，对应的测试目的可能并不完全相同。

除了波形种类，雷击浪涌发生器还需要根据试验要求设置不同的浪涌极性。LD-FC 支持正、负、先正后负以及先负后正四种极性方式。 测试时选择哪一种极性，要根据具体标准和被测产品要求确定，不能仅凭经验随意设置。

对于浪涌抗扰度测试来说，波形、峰值电压、输出阻抗、极性以及耦合方式实际上是相互关联的。比如同样是1.2/50μs电压波，如果试验电压不同，设备承受的冲击强度就不同；如果耦合路径不同，浪涌进入被测设备的方式也会发生变化。因此，判断一台雷击浪涌发生器是否适合某项试验，需要综合查看这些参数，而不能只看“最高输出多少千伏”。

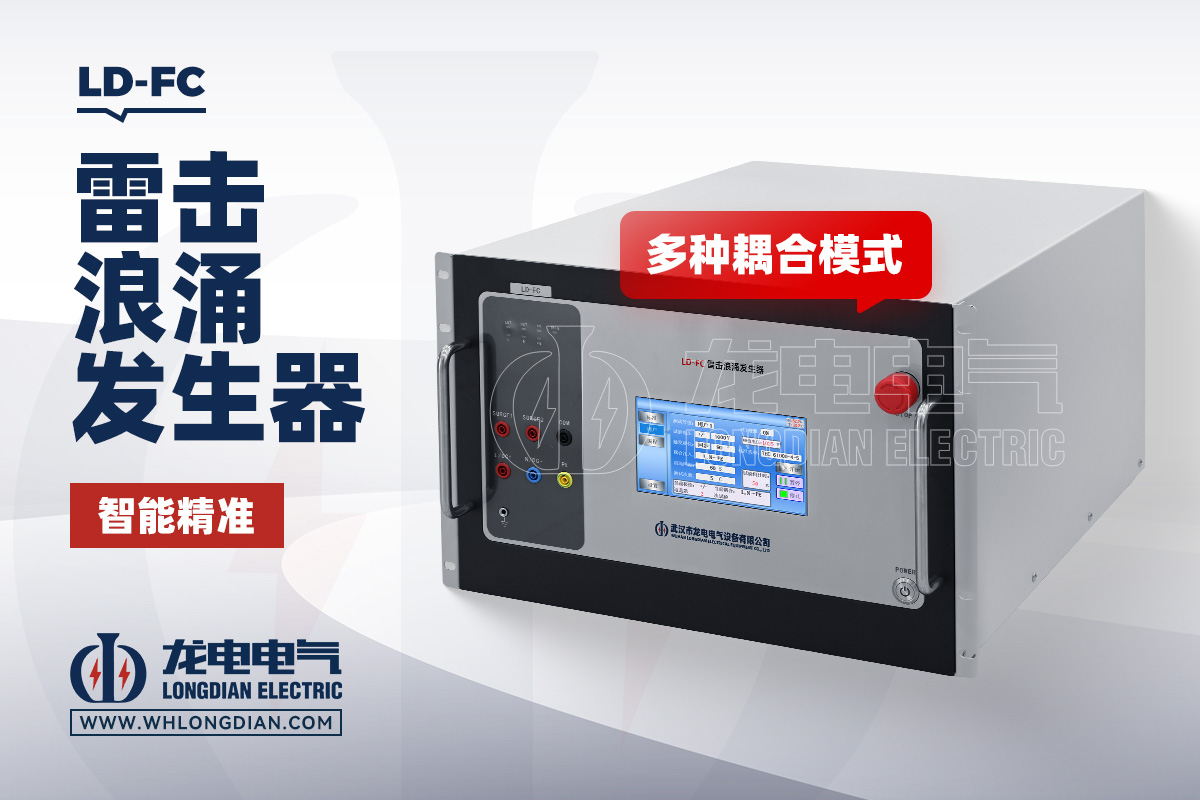

武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌发生器，开路电压范围为200～6000V±10%，支持1.2/50μs开路电压波形、8/20μs短路电流波形，并具备2Ω、12Ω等有效输出阻抗条件，同时提供多种浪涌极性及耦合方式，可用于相关雷击浪涌试验。

从实际使用来看，用户在选择雷击浪涌发生器时，应先明确自己的测试对象和试验标准。例如，是进行浪涌抗扰度测试，还是保护器件测试；是需要1.2/50μs电压波，还是需要8/20μs电流波，或者需要组合波测试。确定试验要求后，再对应选择设备的输出电压、阻抗、耦合方式和试验模式，会更加合理。

需要特别注意的是，雷击浪涌发生器属于高能量试验设备，波形参数越高，对接线、接地和试验安全的要求也越严格。LD-FC 的相关测试要求中明确提出，试验前应检查接地线和被测设备接线，设备停止运行后才能进行试品更换等操作。

综合来看，雷击浪涌发生器常见的浪涌波形可以从冲击电压和冲击电流两个方面理解，其中1.2/50μs主要对应冲击电压波，8/20μs主要对应冲击电流波，两者在部分测试中还可以形成组合波。了解这些波形的含义，是正确开展雷击浪涌测试、选择试验设备以及判断测试结果的基础。

对于需要开展相关试验的企业来说，不要简单理解为“电压越高越好”或者“波形越多越好”，而应根据具体产品和标准确定所需的波形类型及试验条件。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器围绕相关浪涌试验设置了多种输出方式和参数，可根据具体测试需求进行相应配置。
