雷击浪涌测试仪的内阻参数是什么意思？输出阻抗对测试有什么影响

雷击浪涌测试仪的内阻参数是什么意思？为什么有些设备会标注2Ω、12Ω这样的参数，而且不同输出阻抗对应的测试方式还不一样？很多用户在选购雷击浪涌测试仪时，会把这个参数简单理解成设备自身的“电阻”。实际上，在浪涌测试中，更准确的叫法通常是“有效输出阻抗”。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，其技术参数中明确给出了2Ω和12Ω两种有效输出阻抗，因此理解这个参数，对正确选择和使用设备很重要。

所谓有效输出阻抗，可以简单理解为雷击浪涌测试仪输出浪涌时，输出回路所呈现出来的等效阻抗。它并不是普通情况下用万用表直接测得的某个固定电阻值，而是与浪涌输出电路、负载以及试验波形相关的参数。在实际测试中，这个参数会直接影响浪涌电压和浪涌电流之间的关系。

为什么一个2Ω或12Ω的参数会影响测试？原因在于电压、电流和阻抗之间存在直接关系。对于同一个浪涌源，在输出条件发生变化时，电流和电压的对应关系也会发生变化。因此，雷击浪涌测试仪的输出阻抗不能单独来看，它需要与测试波形、试验电压以及被测对象结合起来理解。

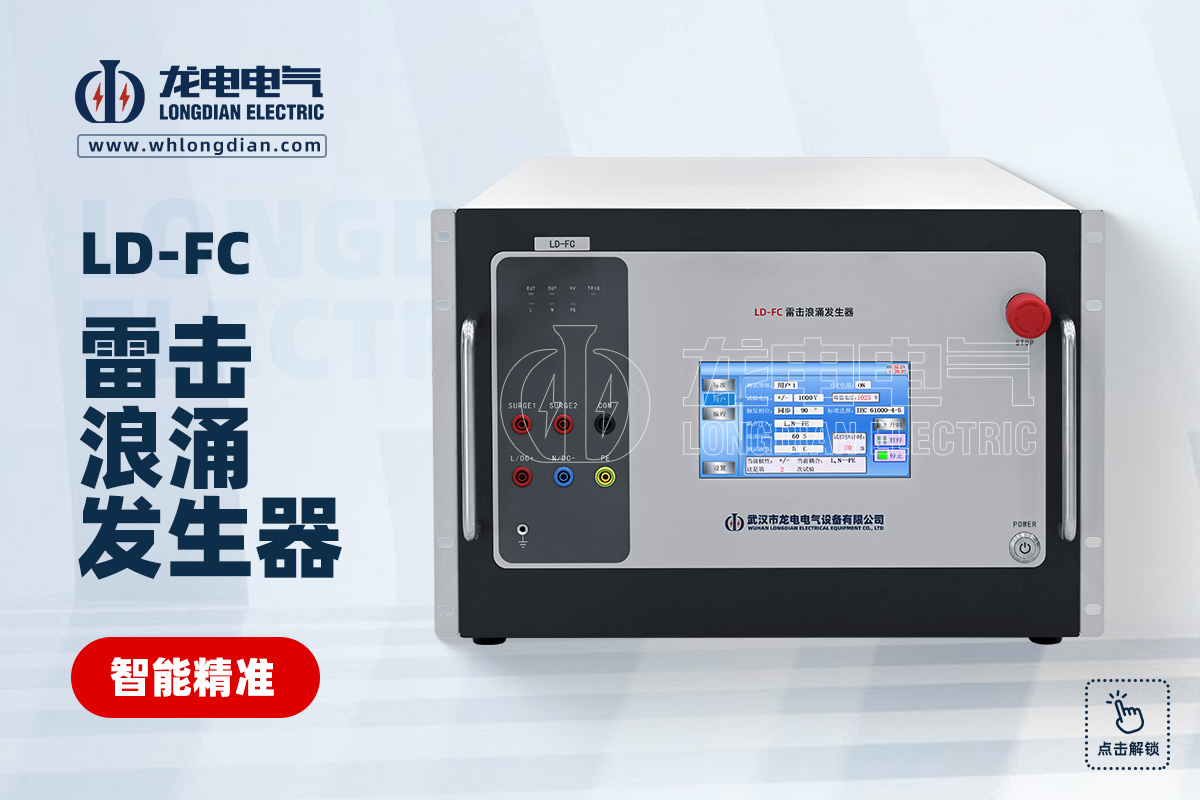

以武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌测试仪为例，其有效输出阻抗为2Ω±10%和12Ω±10%，开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs。 也就是说，设备并不是只有一个固定的输出状态，而是针对不同测试需求提供相应的输出条件。

2Ω输出阻抗和12Ω输出阻抗有什么区别？从测试特性来看，输出阻抗不同，在相同电压条件下能够形成的冲击电流条件也不同。一般来说，在其他条件相同的情况下，输出阻抗越低，浪涌回路中的电流能力越强；输出阻抗越高，则更侧重于较高阻抗条件下的电压冲击。具体采用哪一种，需要根据被测产品和试验要求确定。

LD-FC 的不同输出端口，就体现了这种差异。其 SURGE1 为2Ω浪涌输出端，与 COM 端组合使用，可用于不通电的功率保护器件测试，同时支持1.2/50μs和8/20μs组合波输出。 也就是说，2Ω输出条件主要用于需要较强冲击电流特征的相关测试场景。

而 SURGE2 则是500Ω阻抗输出端，与 COM 端组合使用时产生1.2/50μs电压波，主要用于气隙耐压测试、爬电距离确定以及观察内部导体与外壳之间是否出现闪络等相关测试。 这里需要特别注意，500Ω是该输出端的阻抗条件，与设备技术参数中列出的2Ω、12Ω有效输出阻抗属于不同的输出应用，不应混为一谈。

因此，在阅读雷击浪涌测试仪参数时，不能把“设备内阻”“有效输出阻抗”“不同浪涌输出端阻抗”简单看成一个概念。对于 LD-FC 来说，2Ω、12Ω属于有效输出阻抗参数，而 SURGE2 输出端又具有500Ω阻抗条件，不同参数分别对应不同测试形式和应用场景。

输出阻抗对浪涌测试结果的第一个影响，就是冲击电流大小。假设试验电压保持不变，输出阻抗发生变化后，浪涌回路中的电流条件也会随之变化。因此，进行保护器件测试时，如果输出阻抗选择不符合要求，即使试验电压数值看起来正确，实际形成的冲击条件也可能与目标测试条件不一致。

第二个影响是浪涌波形。雷击浪涌测试并不是只看一个峰值电压，波形本身同样重要。LD-FC 的开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs。 当输出阻抗、负载和测试回路发生变化时，实际测试波形也会受到影响，因此测试时需要结合完整的输出条件判断，而不能只关注显示屏上的电压数字。

第三个影响是测试对象。不同的被测产品，对电压冲击和电流冲击的关注重点并不一样。例如，功率保护器件通常需要考虑冲击电流能力，而一些绝缘间隙相关测试则更加关注高压冲击条件。因此，雷击浪涌测试仪为什么设置不同阻抗输出，本质上就是为了适应不同试验条件，而不是简单为了增加一个参数。

在实际选型时，很多用户首先看“最大输出电压是多少”，但只看这一项是不够的。比如同样能够输出几千伏的雷击浪涌测试仪，如果输出阻抗、波形或者耦合方式不同，实际完成的测试可能并不相同。因此，选购雷击浪涌测试仪时，应将输出电压、波形、有效输出阻抗、浪涌极性和耦合方式放在一起考虑。

LD-FC 雷击浪涌测试仪除了提供不同输出阻抗条件，还支持正、负、先正后负以及先负后正四种浪涌极性，耦合方式包括 L-N、L-PE、N-PE、L,N-PE、ALL Coupling 等。 这些参数与输出阻抗共同构成完整的浪涌试验条件。

从实际操作来看，测试人员不能在不知道试验要求的情况下随意选择2Ω、12Ω或其他阻抗条件。首先应该明确测试标准和被测产品，然后确定需要的浪涌波形、试验等级、耦合方式以及输出条件。只有这些参数相互匹配，测试结果才具有参考价值。

还需要提醒的是，雷击浪涌测试仪属于高能量试验设备，输出阻抗并不是一个可以脱离安全条件单独调整的参数。LD-FC 在试验前要求检查系统接地和 EUT 接线状态，设备停止运行后才能进行试品更换，并需要按照要求对输出端进行放电处理。

因此，所谓雷击浪涌测试仪的“内阻”，在实际技术交流中，更适合结合“有效输出阻抗”来理解。它决定了浪涌源与被测回路之间的电压、电流关系，并会对冲击电流、测试波形以及适用测试对象产生影响。对于武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，其有效输出阻抗包括2Ω和12Ω，同时设置500Ω的 SURGE2 输出条件，不同输出条件分别对应不同的测试应用。

简单来说，雷击浪涌测试仪的输出阻抗不是一个可以忽略的小参数，而是决定浪涌测试条件的重要指标之一。采购和使用雷击浪涌测试仪时，不能只比较“最高输出多少千伏”，还要确认设备的输出阻抗是否与实际测试要求相匹配，这样才能避免设备虽然能够输出高压，却无法完成目标试验的问题。
