雷击浪涌测试仪的上升时间是什么？上升时间对测试波形有哪些影响

雷击浪涌测试仪的上升时间是什么？为什么在查看浪涌波形时，不能只看最高输出电压，还要关注电压从低值快速上升到峰值所需要的时间？很多刚接触雷击浪涌测试的用户，对“上升时间”这个参数比较陌生。实际上，上升时间是描述浪涌冲击波形变化速度的重要指标，与测试波形是否符合要求有直接关系。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，其开路电压波形参数为1.2±30%/50±20μs，这里的1.2μs就与冲击电压波形的前沿特征有关。

所谓上升时间，可以简单理解为浪涌电压从波形开始快速上升，到达规定参考幅值所经历的时间。对于普通直流或工频电压来说，电压变化通常比较缓慢，而雷击浪涌属于瞬态冲击，电压可以在很短的时间内迅速达到较高幅值。因此，上升时间实际上反映的是浪涌冲击“来得有多快”。

在雷击浪涌测试中，上升时间并不是单独存在的一个参数，而是冲击波形的重要组成部分。以常见的1.2/50μs冲击电压波为例，1.2μs用于描述波形前沿特征，50μs用于描述波形的半峰值时间特征。因此，当我们看到1.2/50μs这样的参数时，就不能简单理解为“脉冲持续50μs”，而应该把它看成完整波形特征的一部分。

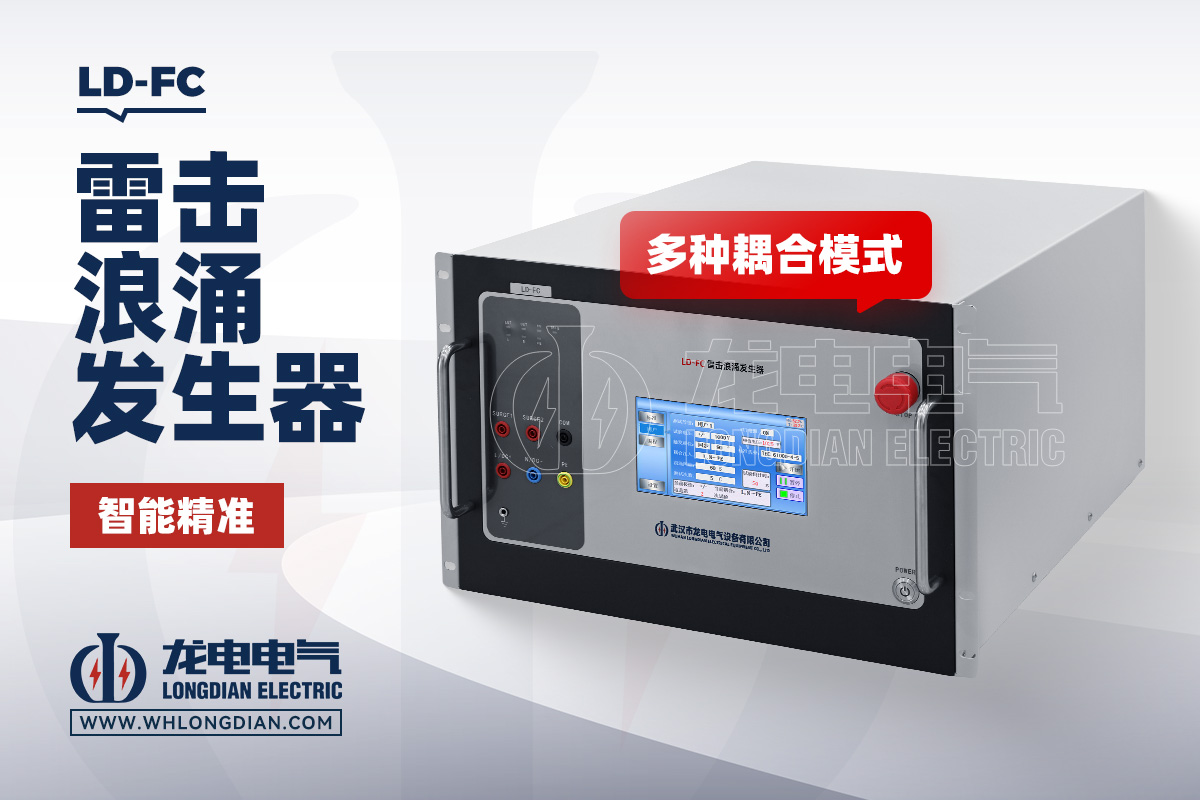

武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌测试仪，开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs（±20%）。 这些参数共同决定了设备输出浪涌的基本特征。对于进行雷击浪涌测试的用户来说，不能只关注“能输出多少千伏”，还需要确认输出波形是否与实际试验要求一致。

上升时间对测试最直接的影响，就是设备受到浪涌冲击的速度不同。相同的峰值电压，如果一个浪涌在更短时间内达到峰值，另一个浪涌需要更长时间才能达到峰值，那么被测设备实际承受的瞬态应力并不完全相同。尤其对于一些对快速瞬态变化比较敏感的电路，波形前沿的变化可能直接影响设备响应。

第二个影响是测试结果的可比性。雷击浪涌测试强调的是在规定条件下进行重复试验。如果不同设备产生的波形上升时间差异较大，即使设置的试验电压相同，实际施加到被测设备上的冲击条件也可能存在区别。因此，一台合格的雷击浪涌测试仪，不仅要能够达到规定电压，还需要输出符合要求的波形。

第三个影响是被测设备内部保护电路的响应。很多电子设备都会设置压敏电阻、瞬态抑制器件、放电管等防护结构。当浪涌快速到来时，这些器件需要在较短时间内响应。如果浪涌波形的前沿变化不符合实际试验要求，就可能影响对设备保护能力的评价。

当然，上升时间也不能脱离输出阻抗来理解。雷击浪涌测试仪输出的是一个动态瞬态过程，输出阻抗、负载以及测试回路都会对实际波形产生影响。LD-FC 的有效输出阻抗为2Ω±10%和12Ω±10%，不同输出条件对应不同测试应用。 因此，查看雷击浪涌测试仪参数时，波形、输出阻抗和试验电压需要结合起来分析。

例如，LD-FC 的 SURGE1 为2Ω浪涌输出端，与 COM 端组合使用，可以用于不通电功率保护器件测试，并输出1.2/50μs和8/20μs组合波。 在这样的测试条件下，电压波形前沿和冲击电流波形都会影响被测保护器件所承受的实际冲击，因此不能只比较一个电压峰值。

对于 SURGE2 输出端，设备采用500Ω阻抗输出，与 COM 端组合时可以产生1.2/50μs电压波，用于气隙耐压、爬电距离等相关测试。 在这种应用中，高压冲击波形的建立速度同样是试验条件的一部分。

那么，上升时间是不是越短越好？实际上不能这么理解。雷击浪涌测试的目标不是追求一个“最快”的冲击，而是按照规定试验方法得到符合要求的标准波形。如果上升时间偏离规定范围，即使峰值电压足够高，也不代表测试条件就是正确的。因此，判断雷击浪涌测试仪性能时，重点应该看其能否稳定输出规定波形，而不是单纯追求更短的上升时间。

在实际测试中，还需要关注波形允许偏差。例如 LD-FC 的开路电压波形标注为1.2±30%/50±20μs。 这意味着实际试验并不是要求波形绝对达到一个理想数学值，而是在规定的允许范围内评价输出波形。这样的做法更符合实际测试设备的工作特点。

另外，测试线路本身也可能影响波形。连接线长度、接线方式、被测设备阻抗以及其他回路参数，都可能造成实际波形与开路状态下的波形存在差异。因此，在进行雷击浪涌测试时，不能只看发生器空载状态下的参数，还要结合实际测试回路观察结果。

LD-FC 的测试参数可以通过触摸屏进行设置，包括试验电压、浪涌极性、触发相位、耦合方式、浪涌间隔以及测试次数等，运行过程中还能显示当前试验极性、耦合方式、试验进度和峰值电压。 这样的参数设置方式便于针对不同产品建立相对固定的测试条件。

需要特别说明的是，雷击浪涌测试仪的上升时间并不是一个脱离标准单独判断的性能指标。不同试验波形对应不同的参数定义，用户应先明确采用哪一种测试方法，再对应查看波形前沿、峰值、半峰值时间等指标。对于1.2/50μs冲击电压波而言，前沿时间与波形整体特征需要同时满足相应要求。

从设备选型角度来看，建议用户不要只看“最高电压”“最大电流”等醒目参数。真正影响雷击浪涌测试质量的，还包括波形、上升时间、输出阻抗、浪涌极性、耦合方式以及参数稳定性。只有这些指标与实际试验要求相匹配，设备输出的浪涌条件才具有实际测试意义。

武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，开路电压覆盖200～6000V，支持1.2/50μs电压波和8/20μs电流波相关测试，并提供2Ω、12Ω有效输出阻抗以及多种耦合方式。 对于需要进行浪涌抗扰度试验或相关保护器件测试的用户，可根据具体标准和产品要求选择相应的输出模式。

总的来说，雷击浪涌测试仪的上升时间，反映的是浪涌电压快速建立的速度，是判断冲击电压波形是否符合要求的重要参数之一。对于1.2/50μs波形，前沿时间、半峰值时间、峰值电压以及输出阻抗需要结合起来理解。实际使用时，与其单独追求某个参数，不如重点确认雷击浪涌测试仪能否按照规定条件稳定、重复地产生所需浪涌波形。
