雷击浪涌测试仪如何实现不同电压等级输出？输出原理与参数设置解析

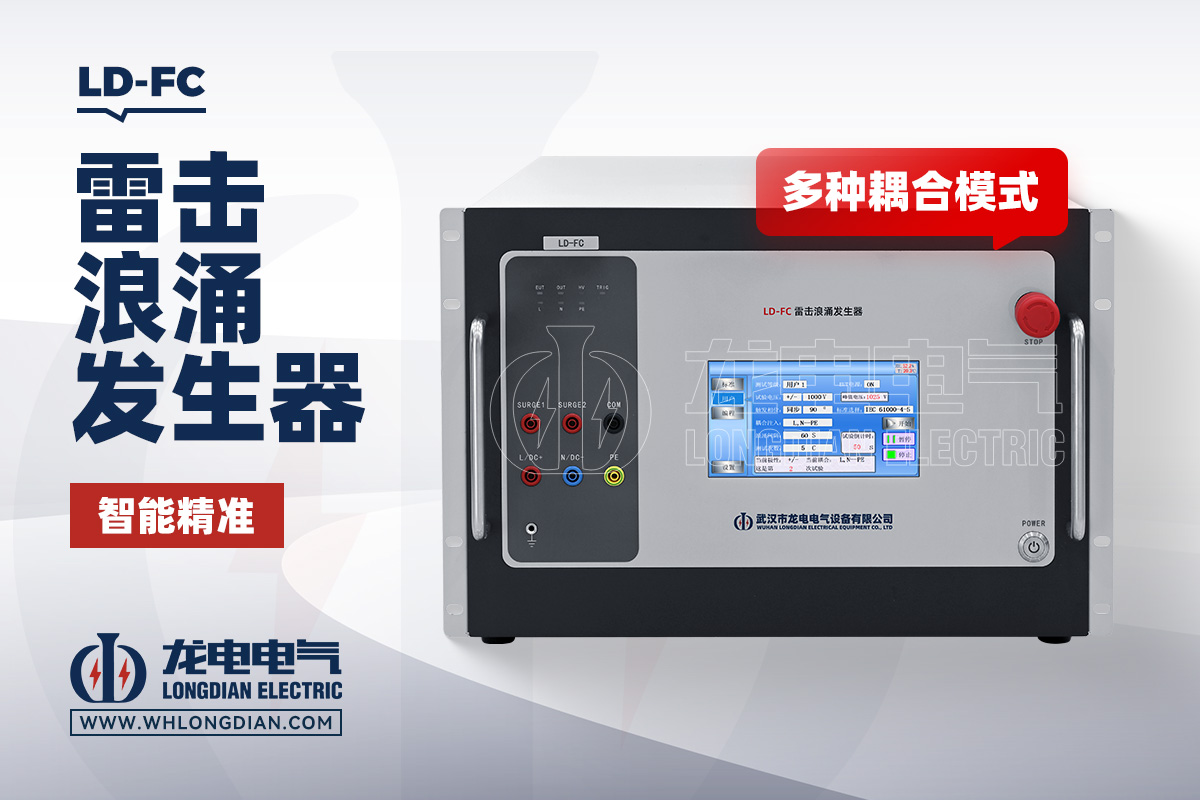

雷击浪涌测试仪如何实现不同电压等级的输出？为什么同一台设备可以根据不同试验要求，设置不同的浪涌电压，而不是只能输出一个固定值？这是很多刚开始接触浪涌测试设备的用户比较关心的问题。实际上，雷击浪涌测试仪通常通过可调试验电压、预设测试等级以及相应的控制电路，对浪涌输出参数进行调整，从而满足不同测试条件。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，开路电压范围为200～6000V±10%，可以根据设定的试验要求进行相应的电压参数设置。

雷击浪涌测试仪的“不同电压等级输出”，首先体现在试验电压可以进行设定。LD-FC 的试验电压设置范围为200～6000V，用户可以通过触摸屏进入参数设置界面，根据测试需求输入相应的试验电压数值。 这样，在不同试验等级下，可以选择不同的浪涌电压，而不需要更换整套发生设备。

不过，雷击浪涌测试仪实现不同电压等级输出，并不是简单地把普通交流电压旋钮调高或者调低。浪涌测试属于瞬态高压冲击过程，设备需要按照设定值产生规定特征的冲击波形。因此，控制系统不仅要控制输出电压幅值，还需要保证输出波形满足相应的测试要求。

以 LD-FC 为例，其开路电压波形为1.2±30%/50±20μs，说明设备输出的不只是一个“6000V以内的高电压”，而是在规定电压范围内形成相应特征的冲击电压波。 所以，评价雷击浪涌测试仪的电压等级输出能力时，需要同时关注电压范围和波形参数。

在实际操作中，雷击浪涌测试仪通常会将常用测试等级做成预设参数，方便用户直接调用。LD-FC 在标准模式下设置了标准1至标准4共4种等级，不同等级对应相应的线—线和线—地试验电压。其中，线—线电压设置为500V、500V、1000V和2000V，线—地电压设置为500V、1000V、2000V和4000V。

这种预设等级的方式，主要是为了减少人工输入参数时的错误。在开展固定标准的重复测试时，测试人员可以先选择相应等级，再根据界面提示确认测试条件。对于一些需要采用自定义电压的测试，也可以进入用户等级进行设置。LD-FC 提供用户1至用户15共15个等级，每个等级可以保存一组试验参数。

因此，雷击浪涌测试仪的电压等级输出可以理解成两种方式。一种是选择预先设定好的标准等级，另一种是根据实际试验要求输入具体试验电压。前者适合标准化、重复性较强的测试，后者则适合需要自定义试验参数的场景。

需要注意的是，电压等级并不是孤立存在的。不同电压等级可能对应不同的耦合方式。LD-FC 支持 L-N、L-PE、N-PE、L,N-PE 以及 ALL Coupling 等多种耦合方式。 同样的浪涌源，在不同耦合路径下，实际施加到被测设备上的试验条件并不完全相同。

例如，在标准等级设置中，线—线与线—地的试验电压可以根据等级分别设置。 这也说明，理解雷击浪涌测试仪的“电压等级”，不能只看一个电压数字，还要看这个电压是施加在线—线之间，还是施加在线—地之间。

除了电压等级，浪涌极性也是输出条件的一部分。LD-FC 支持正、负、先正后负以及先负后正四种浪涌极性。 因此，即使试验电压设置成相同数值，不同极性的浪涌冲击也属于不同的测试条件。

雷击浪涌测试仪不同电压等级的输出，还与输出阻抗有关。LD-FC 的有效输出阻抗为2Ω±10%和12Ω±10%，不同输出条件对应不同测试应用。 其中，SURGE1 为2Ω浪涌输出端，与 COM 端组合使用时，可用于相关功率保护器件测试，并提供1.2/50μs和8/20μs组合波；SURGE2 则为500Ω阻抗输出端，可产生1.2/50μs电压波，用于气隙耐压等相关测试。

也就是说，同一台雷击浪涌测试仪即使能够输出多个电压等级，不同输出端和不同阻抗条件下的测试用途也可能存在区别。因此，用户不能简单地认为“只要把电压调到目标数值就可以完成所有浪涌试验”。

在实际测试过程中，设备会根据设定的试验参数控制浪涌输出。LD-FC 采用可编程控制技术，并通过触摸屏进行参数设置，能够设置测试等级、浪涌极性、试验电压、触发相位、标准选择、耦合方式、浪涌间隔和测试次数等内容。 这些参数共同构成完整的浪涌试验条件。

为什么同一台雷击浪涌测试仪可以覆盖较宽的电压范围？从设备应用角度来看，主要是为了适应不同产品和不同试验等级的要求。LD-FC 的开路电压范围为200～6000V，既可以进行较低等级的浪涌试验，也可以覆盖更高电压等级的测试条件。 但具体采用什么电压，仍应根据被测产品以及实际试验要求确定。

还需要注意，设置更高的电压等级，并不意味着测试结果一定更有价值。浪涌测试强调的是试验条件与目标标准相匹配。如果标准要求的是某一特定等级，实际测试就应按照对应条件进行，而不是为了“测试更严格”随意提高电压。过高或者错误的测试条件，反而可能使测试结果失去针对性。

对于需要进行多组电压等级测试的产品，测试人员还可以利用设备的参数存储和等级调用功能，提高测试过程的一致性。LD-FC 可以保存不同等级的试验参数，测试过程中也能够显示当前极性、耦合方式、试验进度和峰值电压等信息。

当然，实际输出的浪涌电压还会受到测试回路、被测设备以及连接方式等条件影响。因此，设备面板上设置的试验电压与实际测试点观察到的波形，需要结合具体测试方法进行判断。雷击浪涌测试仪的参数设置只是建立试验条件的一部分，规范的接线和正确的测试方法同样重要。

在安全方面，雷击浪涌测试仪属于高能量试验设备。LD-FC 的相关要求中明确提出，试验前需要检查系统接地、EUT 接线以及电源连接状态；更换试品前，应确认设备停止运行，并对相应输出端进行放电确认。

武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌测试仪，通过可设定的试验电压、标准等级和用户等级，实现不同电压条件下的浪涌输出。设备开路电压范围为200～6000V±10%，支持1.2/50μs电压波和8/20μs电流波，并提供不同输出阻抗和多种耦合方式，可用于相关雷击浪涌试验。

总体来说，雷击浪涌测试仪实现不同电压等级输出，核心就是通过可编程控制和参数设置，在设备允许的输出范围内调整浪涌电压，同时保持相应的试验波形和输出条件。对于用户来说，选择和使用雷击浪涌测试仪时，不仅要关注最高输出电压，还需要看标准等级、波形、输出阻抗、浪涌极性和耦合方式是否满足实际测试要求。
