电力试验设备怎么选？一次设备与二次设备测试设备区别详解

电力试验设备一次设备和二次设备对应的测试设备有什么不同？为什么变压器、断路器需要使用高压试验类设备，而继电保护、二次回路又要采用完全不同的测试仪器？在电力系统试验工作中，一次设备和二次设备承担的功能不同，对应的检测对象、试验参数和测试方法也存在明显差异。只有先分清一次设备与二次设备，再根据试验项目选择合适的电力试验设备，才能保证测试结果具有实际参考价值。

在电力系统中，一次设备主要直接参与电能的生产、输送、变换和分配，常见设备包括变压器、断路器、隔离开关、互感器、避雷器、电抗器、电缆等。这类设备通常工作在较高电压或较大电流环境下，绝缘性能、导电性能、机械动作性能以及介质损耗等指标，都会直接影响电力系统的安全运行。因此，一次设备测试更关注绝缘、耐压、直流电阻、变比、动作特性等实际运行参数。

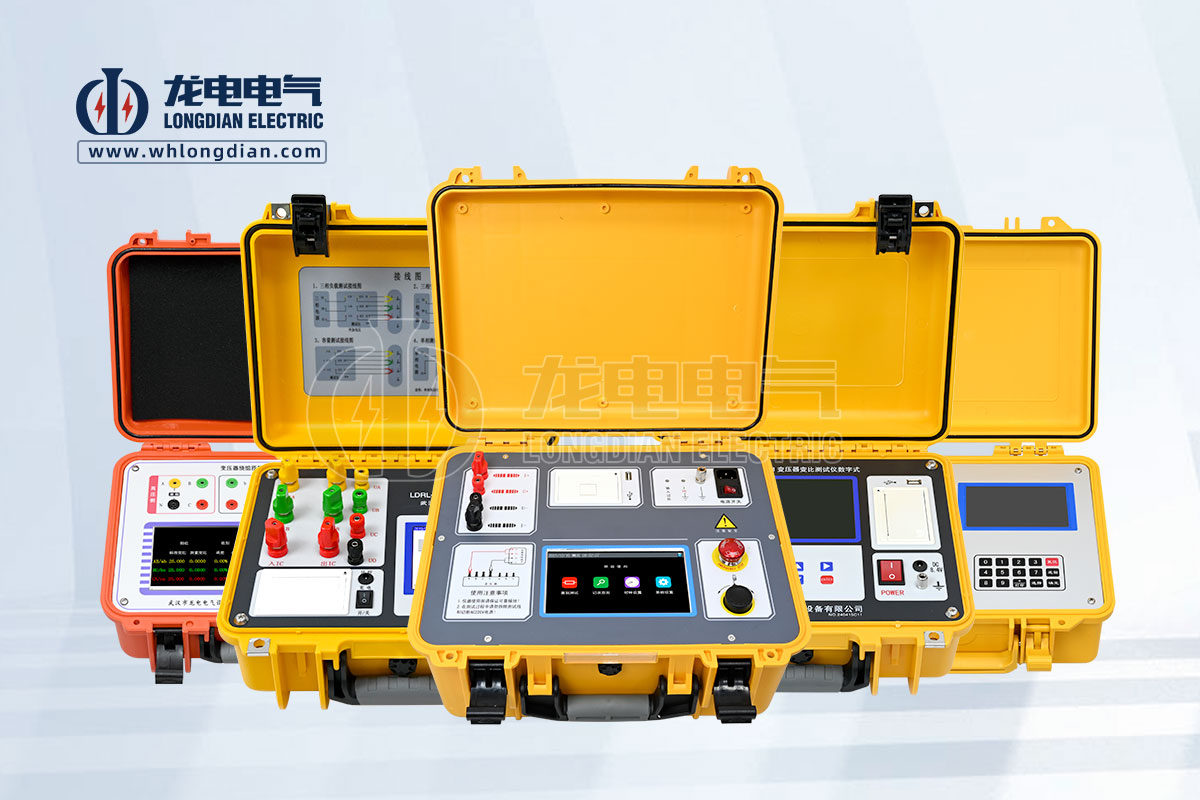

针对一次设备开展试验时，电力试验设备通常需要具备较高的输出能力和相应的安全隔离能力。例如，变压器可以使用变压器变比测试仪、变压器直流电阻测试仪、介质损耗测试仪以及直流高压发生器等设备进行检测；断路器则常用高压开关特性测试仪、回路电阻测试仪以及高压耐压类设备进行试验；避雷器主要涉及直流参考电压、泄漏电流等项目，对应使用氧化锌避雷器测试仪、直流高压发生器等设备；电力电缆则会根据试验需求配置电缆故障测试仪、绝缘电阻测试仪、耐压试验设备等。

一次设备测试有一个比较明显的特点，就是试验对象本身通常是电力主设备，测试过程中涉及较高的电压、电流或容量。因此，电力试验设备除了测试精度之外，还需要关注输出范围、负载能力、保护功能以及现场操作安全性。例如进行耐压试验时，设备不仅需要提供稳定的试验电压，还需要具备过流、过压和异常保护等功能；进行断路器机械特性测试时，则需要对分合闸时间、同期性、行程、速度等参数进行准确采集。

与一次设备不同，二次设备主要承担测量、控制、保护、监视和自动化功能，典型设备包括继电保护装置、测控装置、故障录波装置、自动装置以及各种二次回路。二次设备本身一般不直接承担高压输电任务，它更多是对一次系统运行状态进行感知和控制。因此，二次设备测试更强调输入量模拟、逻辑判断、动作时间以及保护定值校验。

例如，对继电保护装置进行测试时，常用的电力试验设备是继电保护测试仪。测试人员可以通过测试仪输出不同幅值、相位和频率的电压电流信号，模拟系统发生短路、接地、过负荷等故障状态，然后检查继电保护装置是否按照设定条件正确动作。与一次设备测试相比，这类测试并不需要直接向被试设备施加几十千伏甚至更高的试验电压，而是通过精确模拟电气量来验证保护装置的逻辑和动作性能。

二次回路测试也具有类似特点。实际工作中，需要检查控制回路、保护回路、信号回路以及压板等部分是否正确，重点关注回路接线、导通状态、极性以及动作逻辑。对应的测试设备更加注重小信号测量、时间测试、开关量输入输出以及多通道同步等功能。

从测试原理来看，一次设备测试和二次设备测试最大的区别，可以理解为“设备本体性能测试”和“控制保护功能验证”的区别。一次设备测试更加关注设备本体能不能承受、能不能导通、能不能正常动作以及绝缘是否可靠；二次设备测试则更关注保护装置能不能正确识别故障、能不能在规定时间内动作，以及控制逻辑是否符合要求。

从测试参数来看，两者也存在明显差别。一次设备经常涉及绝缘电阻、耐压、介质损耗、直流电阻、变比、回路电阻、机械行程、分合闸时间等参数，而二次设备则更多涉及电压、电流、频率、相位、功率、阻抗、动作时间、保护定值以及开关量逻辑等内容。也正因为测试参数不同，所以对应的电力试验设备不能简单混用。

在实际项目中，一次设备和二次设备并不是完全独立的。例如一台高压断路器属于一次设备，而负责控制和保护该断路器的继电保护装置则属于二次设备。进行检修试验时，既需要通过高压开关特性测试仪检测断路器本体的分合闸时间、同期性和行程等参数，也可能需要使用继电保护测试仪检查保护装置发出的跳闸信号是否正确。两类电力试验设备配合使用，才能更完整地评价整个保护与控制链路。

对于电力试验人员而言，选择设备时不能只看“测什么”，还要结合“被测对象是什么、试验电压是多少、需要输出什么信号、现场采用什么测试方式”等条件综合判断。一次设备试验重点关注高压、高电流、绝缘和机械性能，设备选型通常偏向高压试验设备、绝缘测试设备以及一次设备专用检测设备；二次设备试验则更偏向继电保护测试仪、数字万用表、回路测试设备以及信号模拟类电力试验设备。

此外，随着变电站数字化和智能化程度不断提高，一次设备与二次设备之间的联系越来越紧密，测试工作也逐渐从单一设备检测向系统化验证发展。尤其是在智能变电站、数字化变电站中，除了传统电气参数测试之外，还会涉及采样值、开关量、通信以及控制逻辑等测试内容，这对电力试验设备的同步性、数据处理能力和接口兼容性提出了更高要求。

因此，在采购电力试验设备时，建议先按照一次设备和二次设备进行分类，再按照具体试验项目确定设备类型。例如，变压器、断路器、互感器、电缆、避雷器等一次设备，应根据具体试验项目选择变压器测试设备、开关特性测试设备、互感器测试设备、电缆测试设备和避雷器测试设备；继电保护、测控以及自动化装置等二次设备，则应重点考虑继电保护测试仪、二次回路测试设备以及相关信号检测设备。

武汉市龙电电气设备有限公司(whlongdian.com)长期专注电力试验设备的研发与生产，拥有20年电力试验设备研发生产经验，产品覆盖高压开关测试、变压器测试、继电保护测试、绝缘耐压测试、电缆故障测试、避雷器测试等多个领域。针对一次设备和二次设备不同的试验需求，可根据具体被试设备、试验项目及现场应用条件选择相应的测试设备，为电力设备检修、交接试验和预防性试验提供配套测试方案。

总体来看，电力试验设备并不存在“一套设备测所有电力设备”的情况。一次设备更关注设备本体的绝缘、电气和机械性能，二次设备更关注信号输入、保护逻辑和动作性能。明确两者之间的区别，再结合实际试验项目进行设备选型，不仅能够避免设备功能与测试需求不匹配，也有助于提高现场试验效率和数据准确性。
