电力测试设备按试验性质分为哪几类？常见试验类型与设备选择详解

电力测试设备按试验性质分为哪几类？在电力设备安装、交接试验、检修维护和预防性试验中，不同试验的目的不同，使用的测试仪器也存在明显区别。有人按照电压等级选择设备，也有人按照被试设备分类，但从实际试验工作的角度来看，按照试验性质进行划分，更容易理解不同电力测试设备的用途，也方便根据具体试验项目进行合理选型。

按照试验性质来看，常见的电力测试设备主要可以分为绝缘试验设备、耐压试验设备、电气参数测试设备、继电保护及二次回路测试设备、开关机械特性测试设备、变压器专项测试设备、电缆及线路测试设备等。这种分类方式并不是唯一的行业划分方法，但在工程现场具有较强的实用性。

绝缘试验属于电力设备试验中较为常见的一类，主要用于判断设备绝缘状态是否满足运行要求。绝缘电阻、吸收比、极化指数以及介质损耗等指标，都能够从不同角度反映绝缘性能。因此，这类试验通常会使用绝缘电阻测试仪、兆欧表、介质损耗测试仪以及局部放电检测设备等。对于变压器、电缆、互感器、电机等设备，绝缘测试往往是设备投运前和运行维护中的重要环节。电力测试设备在这一领域主要承担绝缘参数采集和状态判断的任务。

耐压试验与绝缘电阻测试存在一定联系，但试验目的并不完全相同。耐压试验通常是在规定条件下对被试设备施加一定等级的试验电压，以检查其绝缘结构是否能够承受规定的电压应力。常见设备包括工频耐压试验装置、直流高压发生器、串联谐振试验装置以及相关高压试验设备。由于耐压试验涉及较高试验电压，实际操作中不仅需要关注电力测试设备的输出能力，还要重视升压过程、保护措施、试验区域隔离以及放电操作。

电气参数测试属于另一类应用范围非常广的试验。其主要目的是测量电力设备运行或制造过程中相关的电气参数，例如直流电阻、回路电阻、变比、极性、容量、电流以及电压等。常见设备包括变压器直流电阻测试仪、回路电阻测试仪、变压器变比测试仪、互感器测试设备以及数字式测量仪器等。这类电力测试设备通常强调测量精度、测试速度和数据稳定性，对于设备状态判断具有直接参考价值。

继电保护及二次回路测试主要针对保护装置、测控装置、自动化装置以及相关二次系统。与一次设备测试相比，这类试验更强调信号模拟、动作逻辑和时间参数验证。常用的设备包括继电保护测试仪、二次回路测试设备以及相关信号源。测试人员可以通过电流、电压、频率、相位等电气量的模拟输入，对保护装置的动作值、动作时间、保护逻辑和整定情况进行检查。随着变电站自动化程度提高，这类电力测试设备在变电站调试和检修中的使用越来越普遍。

开关设备试验主要针对高压断路器、隔离开关等设备，重点检查机械动作和导电性能。断路器分合闸时间、分合闸同期性、刚分刚合速度、行程、超程以及线圈电流等参数，通常需要采用高压开关特性测试仪进行测量。此外，断路器主回路电阻通常还需要使用回路电阻测试仪进行检测。对于需要频繁操作的开关设备，还可以结合磨合试验等项目，对设备的机械动作可靠性进行检查。

变压器专项测试也是电力测试设备的重要应用领域。变压器结构复杂，涉及绕组、电气连接、绝缘以及铁芯等多个部分，因此试验项目较多。常见测试包括变压器变比测试、直流电阻测试、绕组变形测试、短路阻抗测试、介质损耗测试以及绝缘相关试验等。不同测试项目需要采用不同的电力测试设备。例如，变比测试使用变压器变比测试仪，直流电阻测试采用变压器直流电阻测试仪，绕组变形则需要采用绕组变形测试设备。通过多项目组合检测，可以从不同角度分析变压器运行状态。

电缆及线路测试主要解决电缆绝缘状态、故障位置以及线路相关参数检测问题。电缆发生故障后，首先需要判断故障类型，再根据现场条件确定具体测试方法。常用的电力测试设备包括电缆故障测试仪、电缆识别仪、绝缘电阻测试仪以及相关耐压试验设备。电缆故障测试过程中，设备需要通过不同测试手段确定故障距离和故障性质，最终配合定点设备完成故障位置查找。因此，电缆测试设备更强调信号采集、波形分析以及现场适应能力。

除了以上几类，电力系统中还有针对互感器、避雷器、接地系统以及局部放电等专项试验。互感器试验通常涉及变比、极性、励磁特性、伏安特性以及绝缘等内容，对应使用互感器测试仪等设备。避雷器试验则主要关注直流参考电压和泄漏电流等参数。接地系统试验主要检查接地电阻以及相关接地性能，常见设备包括接地电阻测试仪。局部放电检测则侧重发现绝缘结构内部或表面的局部放电缺陷，需要使用局部放电检测设备进行分析。

从实际工程应用来看，按照试验性质对电力测试设备进行分类，最大的意义在于帮助使用人员快速找到与试验项目匹配的设备。比如需要进行耐压试验，就应重点考虑高压耐压类设备；需要检查断路器分合闸时间，则应选择开关机械特性测试设备；需要校验保护动作，则应选择继电保护测试仪；需要确定电缆故障距离，则应使用电缆故障测试设备。只有让设备功能与试验目的相匹配，测试结果才更有实际意义。

同时需要注意，同一种被试设备往往对应多个试验性质。例如一台变压器既需要进行绝缘相关试验，也需要进行电阻、变比及介质损耗等测试。因此，在配置电力测试设备时，不能只根据设备名称简单判断，而应结合具体试验项目、试验电压、电流范围、现场环境以及测试精度要求进行综合选择。

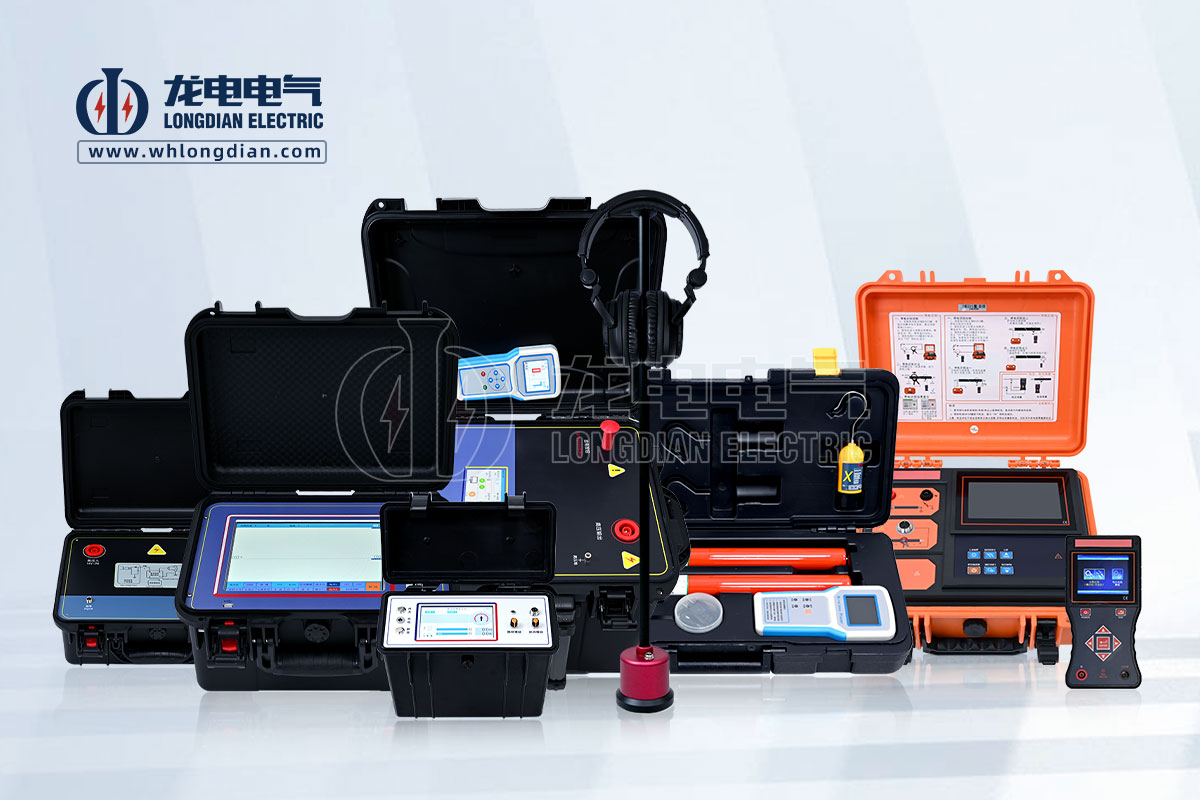

武汉市龙电电气设备有限公司(whlongdian.com)研发生产电力试验设备20年，产品覆盖高压开关测试、变压器测试、继电保护测试、绝缘及耐压测试、电缆故障测试、接地测试、避雷器测试等多个方向，可根据不同试验性质配置相应的电力测试设备。对于电力检修、设备交接、预防性试验以及现场故障排查等工作，合理选择对应测试仪器，有助于提高试验效率和数据可靠性。

总体来看，电力测试设备并不是按照单一标准进行分类，而是可以从被试设备、试验项目、测试原理以及试验性质等多个角度进行划分。其中，按照试验性质进行分类，更适合现场选型和使用。了解绝缘试验、耐压试验、电气参数测试、继电保护测试、开关特性测试以及专项设备测试之间的区别，可以帮助试验人员更准确地判断需要什么设备，从而避免功能不匹配或设备配置不足的问题。
