什么是交接试验？常用电力检测设备清单及选型说明

什么是交接试验？新安装的变压器、断路器、电缆等电气设备，在正式投入运行之前为什么还要进行一系列测试？很多设备在出厂时已经完成相关检验，但运输、安装、现场接线以及环境变化都可能对设备状态产生影响。交接试验就是在电气设备投运前，通过规定的试验项目和检测方法，对设备的性能和安装质量进行检查，为后续安全运行提供基础依据。不同设备对应的试验项目不同，因此需要配置不同类型的电力检测设备。

交接试验一般是在电气设备安装完成后、投入运行前进行，其主要目的不是简单判断设备“能不能工作”，而是通过一系列试验确认设备的绝缘、电气性能、机械性能以及相关参数是否满足投运要求。对于变电站、配电站、发电厂以及大型用电企业来说，交接试验是设备投运前的重要工作环节。

与运行中的预防性试验相比，交接试验更加关注设备从安装完成到正式投运这一阶段的状态。预防性试验通常针对已经运行一段时间的设备开展周期性检测，而交接试验更多用于确认新安装设备、经过大修或重大改造后的设备是否具备投入运行的条件。因此，两者在试验时机和具体工作重点上存在一定区别，但都离不开专业的电力检测设备。

变压器是交接试验中测试项目较多的一类设备。常见检测内容包括绕组直流电阻、变比、绝缘性能、介质损耗以及相关电气参数。对于这些项目，需要使用相对应的测试设备。例如，变压器直流电阻测试仪主要用于检测绕组直流电阻，变压器变比测试仪用于测量变比及相关参数，介质损耗测试仪则用于检测绝缘介质的损耗特性。根据具体工程要求，还可能配置绕组变形测试设备等电力检测设备。

高压断路器的交接试验则主要围绕机械特性和导电性能开展。断路器安装完成后，需要检查分合闸时间、分合闸同期性、刚分刚合速度、行程、超程以及线圈电流等参数。高压开关特性测试仪是这类试验中的常用电力检测设备，通过采集断路器动作过程中的相关信号，对机械动作参数进行分析。与此同时，主回路电阻也需要进行检测，因此通常还需要使用回路电阻测试仪。

互感器同样是交接试验中的重点设备。电流互感器和电压互感器承担测量、保护及信号传输等功能，其变比、极性、励磁特性和绝缘性能都会影响后续系统运行。针对这些项目，现场通常会使用互感器测试仪及相关绝缘测试设备。对于不同型号和用途的互感器，还需要根据实际试验要求确定测试范围和方法。

高压电缆的交接试验主要关注绝缘及耐压性能。电缆敷设完成后，需要对电缆绝缘状态进行检查，并根据电压等级和实际工程要求进行相应的耐压试验。常用电力检测设备包括绝缘电阻测试仪、直流高压发生器以及其他适用的交流或谐振耐压设备。需要注意的是，具体采用哪种耐压方式，应结合电缆类型、系统电压等级以及现行试验要求进行确定，不能简单套用一种测试方法。

氧化锌避雷器也是交接试验中经常涉及的设备。避雷器投入运行前，需要对其相关电气性能进行检查，常见项目包括直流参考电压和泄漏电流等。此类测试通常会使用氧化锌避雷器测试仪或直流高压发生器等电力检测设备。通过相关试验，可以对避雷器安装后的状态进行检查，为设备投运提供数据依据。

接地系统的检测同样属于交接试验的重要组成部分。变电站、配电装置以及大型用电设施均需要建立可靠的接地系统。接地装置施工完成后，应根据具体情况进行接地电阻等相关参数测试。现场常用的电力检测设备包括接地电阻测试仪、钳形接地电阻测试仪以及其他接地系统检测仪器。测试过程中，需要根据接地网结构、土壤条件和现场布置合理选择测试方法。

绝缘电阻测试是很多电气设备交接试验中的基础项目。通过对设备绝缘电阻进行测量，可以对绝缘状态进行初步判断。常用设备包括绝缘电阻测试仪和高压兆欧表。对于不同电压等级的设备，需要选择合适的测试电压和量程，并根据设备类型确定相应的测试方式。绝缘测试完成后，还要做好充分放电和安全确认。

耐压试验则是另一项较为重要的交接试验内容。耐压试验主要用于验证设备绝缘系统在规定条件下承受试验电压的能力。根据被试设备的不同，常见电力检测设备包括工频耐压试验装置、直流高压发生器以及串联谐振试验装置等。由于耐压试验涉及较高电压，现场试验必须严格落实安全隔离、接地、警示和放电等措施。

继电保护及二次设备同样需要进行交接试验。与一次设备测试不同，二次设备更关注保护动作、定值校验、时间参数、逻辑关系以及开关量输入输出等内容。继电保护测试仪是这类试验中的主要电力检测设备，可以通过模拟不同故障条件下的电流、电压、频率和相位等信号，对保护装置动作性能进行验证。同时，还可以配合二次回路检查，确认控制、保护和信号回路连接是否正确。

从实际工程来看，一套完整的交接试验并不是使用一台设备完成所有检测，而是根据被试设备和试验项目配置不同的电力检测设备。变压器需要变比测试、直流电阻测试和绝缘测试，断路器需要开关特性和回路电阻测试，互感器需要变比及励磁特性测试，电缆需要绝缘和耐压测试，继电保护装置则需要保护性能测试。因此，设备选型应建立在具体试验项目基础上，而不是单纯按照设备名称进行选择。

在选择电力检测设备时，还需要结合现场工作条件进行考虑。例如测试电压范围是否满足要求，输出容量是否适合被试设备，测试精度是否满足项目要求，数据记录和导出是否方便，以及设备在现场强干扰环境下能否保持稳定工作。对于需要频繁外出进行试验的工作人员来说，设备的操作便利性、携带性和现场适应能力同样值得关注。

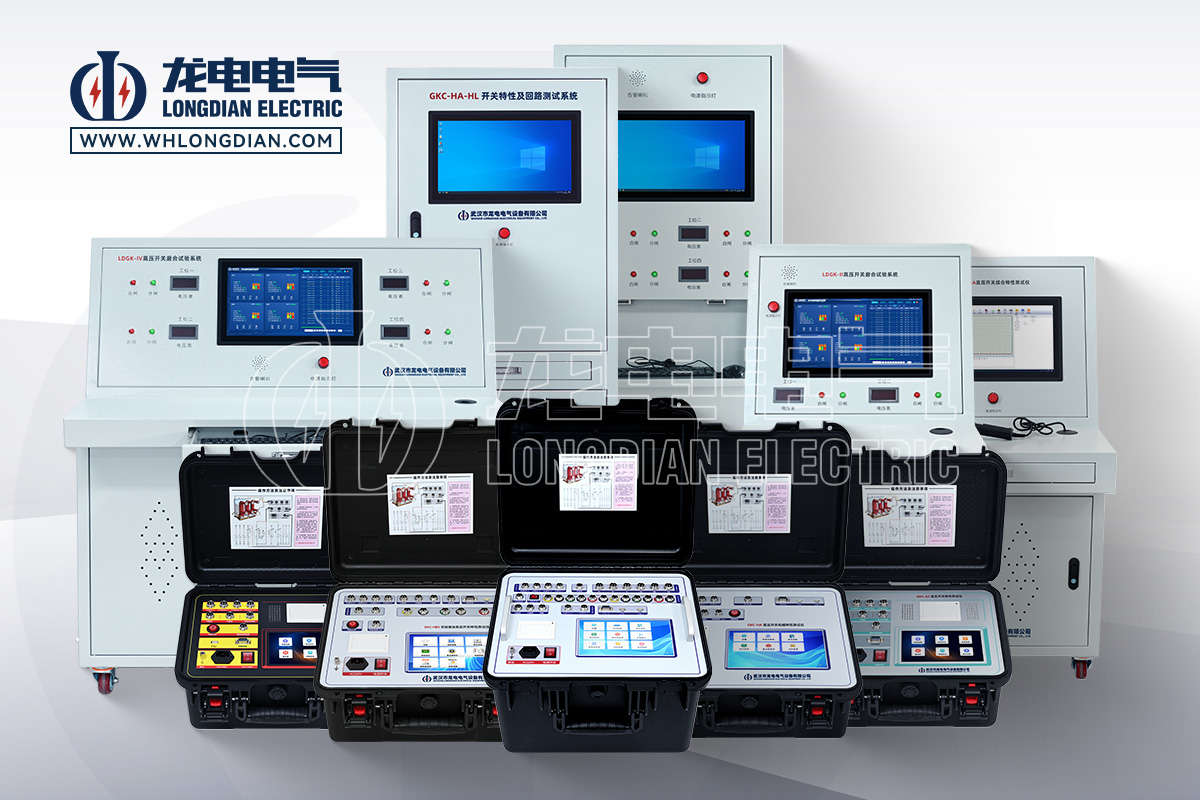

武汉市龙电电气设备有限公司(whlongdian.com)研发生产电力试验设备20年，产品覆盖变压器测试、高压开关测试、继电保护测试、绝缘测试、耐压试验、电缆故障测试、避雷器测试、接地测试等多个方向。针对不同交接试验项目，可结合被试设备类型、试验参数和现场条件选择相应的电力检测设备，为电气设备安装后的检测、调试和投运提供测试支持。

总体来看，交接试验的核心作用，是在电气设备正式投入运行之前，通过规定的试验项目对设备状态和安装质量进行检查。常用电力检测设备覆盖范围较广，从绝缘电阻测试仪、直流高压发生器，到变压器变比测试仪、直流电阻测试仪、高压开关特性测试仪、回路电阻测试仪、互感器测试仪以及继电保护测试仪等，各自对应不同的试验内容。只有先明确试验项目，再合理选择测试设备，才能让交接试验更加有针对性，也为后续设备安全运行打下基础。
