带谐波测试功能的电能表现场校验仪值得买吗？选购时重点看这几点

带谐波测试功能的电能表现场校验仪值得买吗？电能表现场校验不是只测一个误差值，为什么现在有些校验仪还增加了谐波测试功能？对于日常主要做电能表误差检测的用户来说，这项功能到底有没有实际意义？这些问题在选择三相电能表现场校验仪时比较常见。实际上，要不要选择带谐波测试功能的设备，并不能单纯看功能数量，而应该结合现场电网环境、测试任务和日常使用频率进行判断。

电能表现场校验的核心任务，是在规定测试条件下对被校电能表的计量误差进行检测。校验仪需要采集电压、电流等信号，并结合被校电能表输出的电能脉冲进行误差计算。如果现场电压、电流波形较为复杂，除了查看常规电参量之外，技术人员还可能需要进一步了解现场是否存在明显的谐波成分。这时候，谐波测试功能就有了实际价值。

谐波可以简单理解为叠加在交流基波信号上的其他频率成分。在实际配电系统中，非线性用电设备可能使电压、电流波形发生畸变。因此，在开展三相电能表现场校验时，如果出现误差波动、测量数据异常等情况，仅查看电压、电流的常规数值，有时并不能完整反映现场测试条件。增加谐波测试，可以为分析现场电气环境提供另一组数据。

但这并不意味着所有用户都必须购买带谐波测试的电能表校验仪。如果日常测试环境比较简单，现场电网运行稳定，主要工作就是对常规电能表进行误差检测，而且很少需要分析电能质量，那么谐波测试功能的使用频率可能并不高。对于这类用户来说，优先考虑校验精度、电流量程、脉冲采集和电能表类型覆盖范围，往往更加实际。

相反，如果经常在工业企业、变频设备较多的配电系统或者负荷变化比较复杂的现场开展检测，那么谐波测试就更值得关注。因为现场测试时，如果发现电能表误差变化较大，技术人员需要判断这种变化究竟来自电能表、接线、负荷波动还是现场电压电流波形变化。此时，谐波数据可以作为辅助分析依据。

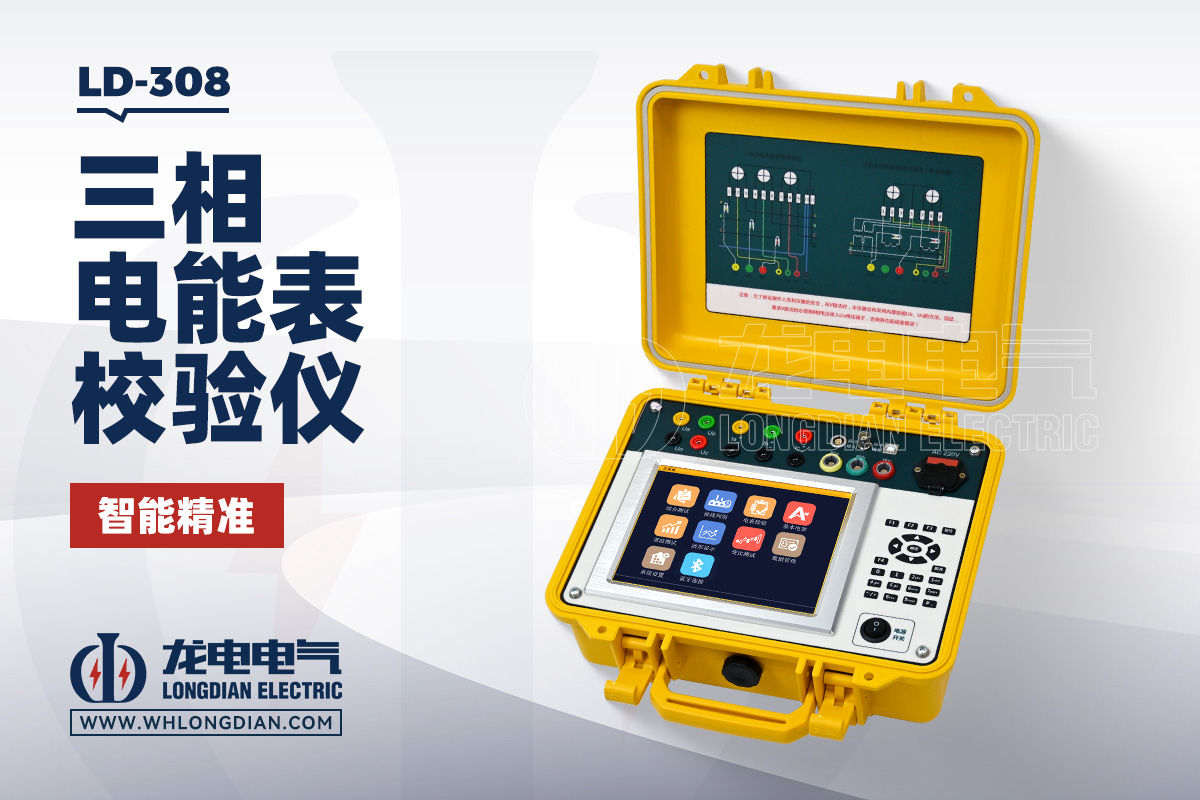

武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，就具备谐波测试功能。该仪器可以测量电网中三相电压、电流的2～51次谐波含量以及总谐波含量，并采用柱形图方式显示相关结果。对于需要同时开展电能表校验和现场电气参数分析的用户，这项功能可以减少额外配置其他测试设备的需要。

从实际使用价值来看，谐波测试最重要的意义并不是“测得越多越好”，而是帮助技术人员理解误差测试所处的现场条件。例如，同一块电能表在不同现场环境下进行测试，测量结果可能存在一定差异。如果某次测试出现明显异常，可以通过查看电压、电流谐波情况，判断现场是否存在较明显的波形畸变，再结合其他参数进行分析。

除了谐波数据，波形显示同样具有辅助判断意义。LD-308可以同时显示Ua、Ia、Ub、Ib、Uc、Ic六个通道的实时波形。相比单纯查看电压、电流数字，波形能够更加直观地反映当前信号的变化状态。因此，对于经常需要排查现场异常情况的技术人员来说，谐波测试和波形显示结合起来使用，会比单独增加一个谐波数字显示功能更有实际意义。

选择带谐波测试功能的三相电能表现场校验仪时，还需要看谐波测试本身的范围。不同设备对谐波次数的测试能力并不完全相同，有的只关注较低次数，有的则可以覆盖更高次数。LD-308能够测试2～51次谐波，并可以在多个通道之间切换查看，包括Ua、Ia、Ub、Ib、Uc、Ic。这样的测试范围可以满足一定的现场谐波分析需求。

不过，购买电能表现场校验仪时不能因为有谐波测试就忽略最核心的误差校验性能。首先应该看电压和电流测量准确度，其次要看有功、无功功率及电能的准确度，再看设备支持哪些电能表类型和电流量程。如果这些基础功能不能满足现场需求，仅仅增加谐波测试功能，并不能解决实际问题。

例如，LD-308电压测试范围为AC30～450V，电压准确度为±0.05%；内置电流互感器准确度为±0.05%，钳形电流互感器准确度为±0.2%；有功功率和有功电能使用内置电流互感器时准确度为0.05级，无功功率和无功电能准确度为0.1级。这些指标对电能表误差校验本身更加基础，因此在选型时应优先确认。

电流量程也是一个不能忽略的选型条件。现场既可能遇到5A电流回路，也可能需要通过钳形电流互感器采集一次侧的大电流。LD-308的内置电流互感器为5A，同时支持5A、50A、100A、500A、1500A等钳形电流互感器量程，可以根据不同现场条件选择对应的采集方式。

如果用户主要检测低压计量装置，还应该关注校验仪是否具备综合误差分析能力。低压计量装置的综合误差可能来自电能表、低压CT和接线等多个部分。LD-308可以通过钳形电流互感器检测低压计量装置综合误差，并进一步利用电能表校验、接线判别以及CT变比测试等功能排查问题。

从这个角度来看，谐波测试功能更适合作为电能表现场校验仪的“辅助分析能力”，而不是购买设备的唯一标准。真正需要经常做现场故障排查、计量异常分析的用户，可以优先考虑带有谐波、波形、向量图和接线判别等功能的设备。因为现场出现异常时，往往需要多个维度的数据互相印证。

接线判别尤其值得关注。三相电能表现场校验过程中，如果电压、电流接线错误，或者相位关系不正确，即使现场存在一定谐波，也不能把最终异常结果全部归因于谐波。LD-308能够根据接入的电压、电流信号形成向量图，并辅助判断当前接线情况。因此，在实际使用中，可以先确认接线状态，再结合谐波和波形数据分析测量结果。

负荷稳定性同样会影响现场测试体验。如果现场负荷变化较大，误差测试结果可能出现波动。这个时候，即使校验仪具备谐波测试功能，也不能简单地认为误差变化就是谐波造成的。LD-308相关操作要求中提到，当现场负荷波动较大并导致误差变化较大时，可以适当增加校验圈数。因此，在分析问题时，需要同时考虑负荷变化和谐波情况。

从使用成本角度来看，带谐波测试功能是否值得买，也要看企业后续是否真正会使用。如果购买设备以后只进行简单的电能表误差测试，谐波功能长期闲置，那么它对实际工作带来的价值就比较有限。如果企业经常需要在复杂用电环境中进行计量检查、异常排查和现场分析，那么多一个谐波测试功能，就可能减少额外携带设备的需求，提升现场分析效率。

还需要看数据保存能力。现场检测不是测试结束后就结束，很多时候还需要保留测试记录用于后续查询和分析。LD-308可以保存被校电能表的校验参数、电压、电流、功率、向量图、接线判别结果、多次误差以及测试时间等数据。对于需要形成现场测试记录的用户来说，这类数据管理功能同样具有实际意义。

因此，在判断“带谐波测试功能的电能表现场校验仪值不值得买”时，可以先问自己三个问题：日常现场电网中是否经常存在复杂负荷？测试过程中是否经常遇到误差异常需要进一步分析？是否希望一台设备同时承担电能表校验和部分现场电能质量分析工作？如果这些需求比较明确，那么带谐波测试的三相电能表现场校验仪就更有实际价值。

如果用户主要进行常规电能表误差校验，则可以把精力更多放在核心测量指标上，例如电压、电流准确度、有功和无功电能准确度、电流量程、脉冲采集方式以及支持的电能表类型。LD-308支持三相四线、三相三线和单相电能表校验，同时提供多种电流采集量程，因此可以根据具体工作范围进行选择。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-308三相电能表现场校验仪，将电能表误差校验与基本电参量测量、接线判别、谐波测试、波形显示、CT变比测试及数据管理等功能结合在一起。对于既需要做电能表现场校验，又需要分析现场电压、电流状态的用户，这种配置具有一定的实用性。

总的来说，带谐波测试功能的电能表现场校验仪并不是“功能越多越值得买”，关键还是看实际工作场景。对于常规计量检测用户，核心精度和基础校验功能应该优先；对于工业现场、复杂负荷以及经常需要排查异常数据的用户，谐波测试、波形显示和接线判别等功能则更值得关注。选择三相电能表现场校验仪时，把这些功能与自身测试任务对应起来，再判断是否需要谐波测试，通常会比单纯比较功能数量更加合理。
