继电保护测试仪属于强电还是弱电设备？工作原理与安全使用解析

在电力试验现场，经常有人问：继电保护测试仪到底属于强电设备还是弱电设备？为什么设备既有计算机、DSP等控制电路，又能够输出较大的测试电流和电压？实际上，继电保护测试仪并不能简单按照普通弱电仪器来理解，它属于一种集数字控制、信号处理、电压电流功率输出和保护测试于一体的电力试验设备。判断继电保护测试仪是强电还是弱电，更适合从设备的输入、输出以及实际工作方式来分析。

从控制部分来看，继电保护测试仪确实具有比较典型的弱电控制特征。以六相继电保护测试仪为例，设备采用高速数字控制处理器作为输出控制核心，通过数字算法产生各相测试波形，并利用高精度D/A转换和滤波电路完成信号处理。设备内部还包含控制系统、通信接口以及测试软件，用于设置测试参数、控制输出以及记录测试结果。也就是说，从核心控制和信号处理角度看，继电保护测试仪包含大量弱电电子电路。

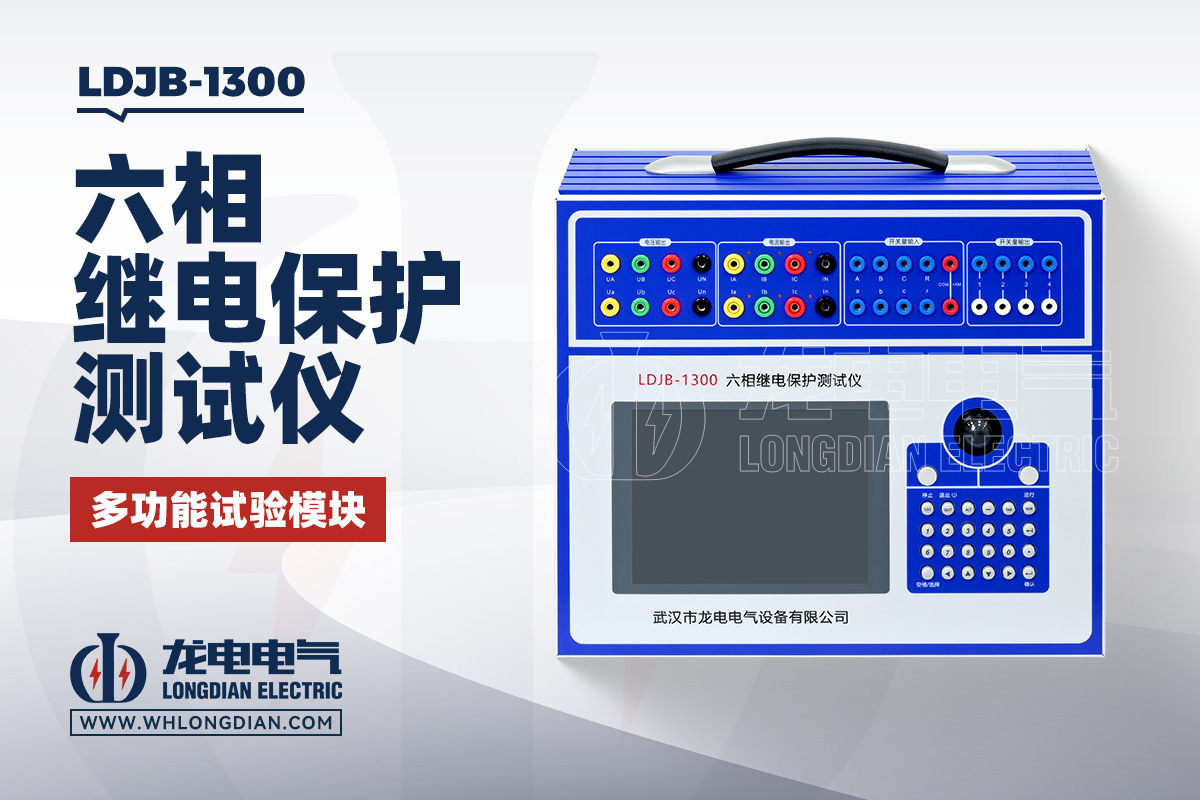

但是，仅仅因为继电保护测试仪内部具有微机控制和数字信号处理功能，就将其直接定义为弱电设备并不准确。继电保护测试仪最重要的工作之一，是向被测继电保护装置输出模拟的电压、电流信号，而这些输出并不是普通弱电信号。以LDJB-1300为例，6相电流输出时每相交流电流可达到0～30A，3相输出时每相可达到0～60A，六相并联输出最大可达到0～180A，同时还具有较高的输出功率能力。

电压输出同样体现了继电保护测试仪的电气试验属性。设备交流相电压输出范围可达到0～120V，线电压可达到0～240V；直流电压相电压输出幅值可达到0～±160V，线电压可达到0～±320V。此外，设备还设置有独立的直流电源输出，可提供110V或220V等级的直流试验电源，用于部分保护装置的工作电源或跳合闸回路试验。

因此，从设备整体属性来看，继电保护测试仪更适合称为具有弱电控制与强电输出特征的电力试验设备。它的控制系统负责精确地产生和调节测试信号，而功率输出部分负责把经过数字控制的信号转换为能够驱动被测保护装置动作的电压、电流。因此，“强电”和“弱电”实际上对应的是设备内部不同的功能区域，而不是整个设备只能归属于其中一类。

继电保护测试仪与普通弱电检测仪器最大的区别，还在于它需要向继电保护装置模拟各种实际运行和故障状态。例如在交流试验中，可以设置不同的电压、电流幅值、相位和频率，并通过手动、半自动或全自动方式改变测试量，从而检测保护装置的动作值、返回值、动作时间以及返回时间。设备还能够进行序分量、谐波、功率方向、阻抗、同期、差动等多类保护试验。

从实际工作过程来看，继电保护测试仪通常先由内部控制系统生成目标波形，再通过功率放大电路输出到被测保护装置。LDJB系列设备采用线性功率放大方式进行电压、电流输出，可以输出直流量以及包含不同频率成分的交流波形、谐波组合波形和故障暂态波形，从而模拟各种短路故障情况下的电气特征。功放部分还具备过热、过流、过压和短路保护，并针对大电流输出设置了工作时间限制。

这也意味着，在实际现场使用时，不能因为继电保护测试仪具有计算机控制界面，就把它当成普通弱电电子产品操作。尤其是在电流、电压输出端进行接线时，需要按照测试对象和试验要求正确连接，避免将外部电源误接到测试仪输出端。相关设备还要求保持通风，并在现场干扰较强或安全要求较高的情况下可靠接地。

另外，继电保护测试仪内部的开关量接口与电压、电流输出部分并不完全等同。以LDJB-1300为例，设备配置8路开关量输入和4对开关量输出，开关量输入可以兼容空接点和一定范围的电位接点，开关量输出则具有独立的继电器空接点输出能力。因此，测试仪实际上是由数字控制、弱电测控、模拟量输出、功率放大以及开关量接口等多个功能部分共同构成。

那么，判断一台继电保护测试仪是“强电”还是“弱电”，在采购和使用时有什么实际意义？对于用户来说，比简单区分强弱电更重要的是关注设备的电压、电流输出范围、输出功率、通道数量、信号精度、开关量接口以及保护功能等参数。因为这些指标直接关系到设备能够测试哪些类型的保护装置，以及能否满足现场试验要求。

目前，武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，产品采用数字控制与功率输出相结合的技术路线，可用于继电器、线路保护、变压器保护、差动保护以及多种微机保护试验。LDJB系列设备可以根据测试需要进行多相电压、电流输出，并支持不同试验模块，满足继电保护现场校验和调试中的多种测试需求。

综合来看，继电保护测试仪不是传统意义上的单纯强电设备，也不是普通弱电设备，而是一种以弱电数字控制为核心、以电压电流功率输出为主要试验手段的电力试验设备。在认识继电保护测试仪时，应重点关注它的实际输出能力和使用场景，而不能只看设备内部有没有计算机、显示屏和电子控制电路。对于现场工作人员而言，更应按照电气试验设备的要求进行接线、接地和操作，尤其是在大电流或直流电源输出状态下，更要重视安全措施。
