继电保护测试仪怎么操作？新手从接线到试验完成的详细步骤

继电保护测试仪怎么操作？对于刚接触继电保护试验的人员来说，从设备接线、保护参数设置，到试验启动、动作信号判断，每一个环节都需要按照正确流程进行。继电保护测试仪并不是简单的电压、电流输出设备，实际试验还涉及被测保护类型、整定值、开关量接点以及动作时间等内容。掌握规范的基本操作步骤，有助于减少接线和参数设置方面的错误。

使用继电保护测试仪进行试验前，首先要明确本次试验的对象和目的。例如需要测试的是过流保护、低电压保护、距离保护、差动保护还是重合闸功能，不同保护项目对应的测试量和接线方式并不完全相同。对于常见的交流保护试验，需要根据被测装置的输入端子确定测试仪电压、电流以及开关量的连接方式，并提前核对保护定值。

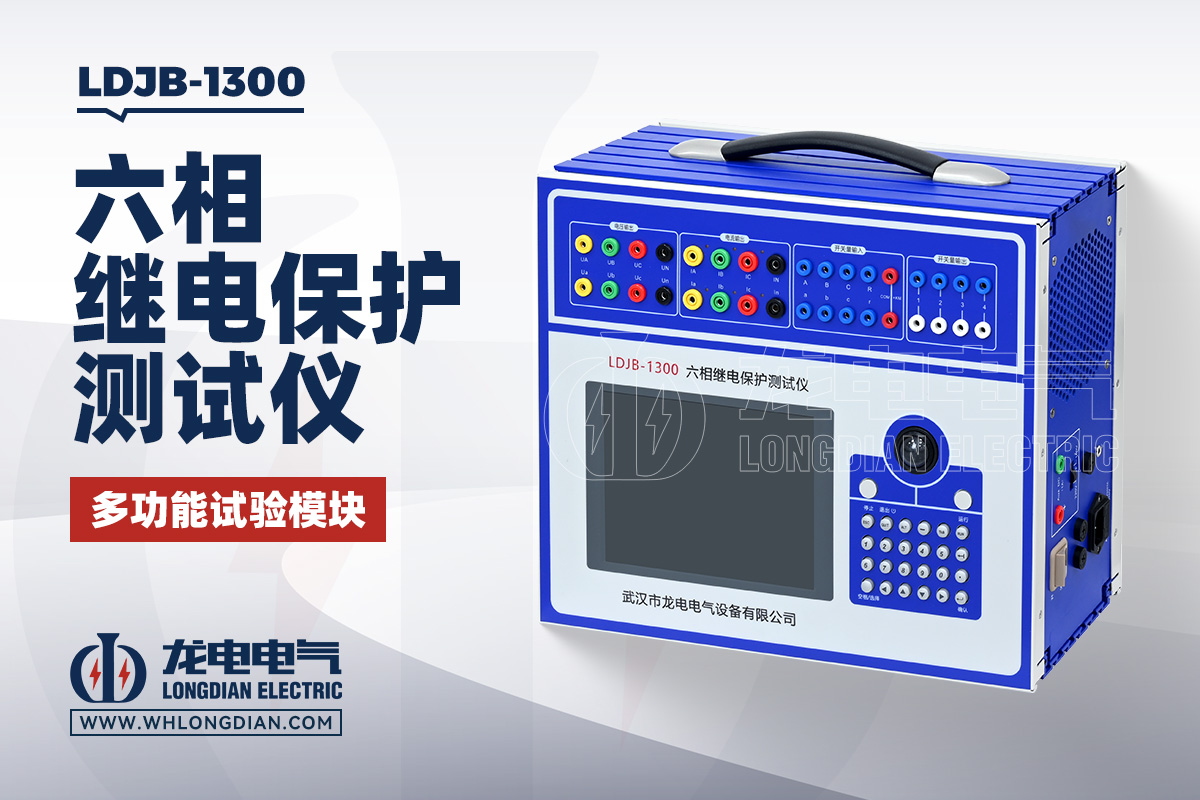

设备准备完成后，应检查继电保护测试仪的电源、接地、输出端子和开关量接口。以LDJB系列六相继电保护测试仪为例，设备具有6相电压和6相电流输出能力，可以根据不同试验要求组合成多种输出形式，同时配置开关量输入和输出接口。 在进行现场试验之前，应确认接线没有短路、错接或将外部电源误接到测试仪电压、电流输出端等情况，并确保设备通风良好、接地可靠。

接线完成后，再进行设备开机和软件启动。LDJB系列设备接入AC220V电源后，可启动测试仪及外部计算机，进入继电保护测试软件界面。设备支持通过计算机进行试验操作，也可以利用面板上的操作部件完成相应控制。 对新手而言，开机后不要急于开始输出，应先确认测试项目、保护定值和接线状态。

进入试验界面后，下一步是设置测试参数。以常见的交流试验为例，需要根据试验要求设置电压、电流的有效值、相位、频率以及相应的变化步长。LDJB系列继电保护测试仪的交流试验模块可以灵活设置各相电压、电流的幅值和相位，并支持手动、半自动和全自动三种试验方式。 对于初次使用继电保护测试仪的人员，建议先从手动试验开始，熟悉各个输出量与被测保护动作之间的对应关系，再使用自动测试方式。

如果本次试验的目标是检测保护动作电流，可以先设定一个低于保护整定值的初始电流，再逐步增加输出量，观察保护是否动作。当测试仪收到保护动作接点信号后，可以记录对应的动作值。对于需要测试返回值的项目，还可以反向改变变量，直到保护接点返回，从而得到返回值并计算返回系数。LDJB系列测试软件本身支持动作值、返回值、动作时间以及返回时间等项目的测试。

在测试保护动作时间时，继电保护测试仪的输出方式又有所不同。通常需要先使保护可靠进入启动状态，再输出符合试验要求的故障量，同时由测试仪的开入通道接收保护动作信号，通过内部计时功能测量从故障量输出到动作接点变化之间的时间。LDJB系列测试仪的时间测量范围为0.1ms～9999s，测量精度小于0.1ms。

对于常规继电器试验，开关量接点的抖动也需要注意。如果确认时间设置过小，接点的机械抖动可能影响测试判断。实际试验中可以根据被测继电器类型合理设置开关变位确认时间，相关测试经验中，常规继电器可以考虑20ms左右的确认时间。

继电保护测试仪还可以进行不同类型的故障模拟。例如在交流试验中，可以设置单相接地短路、两相短路、三相短路等故障类型，并根据保护定值设置故障电压、电流和阻抗等参数。对于距离保护，还需要特别关注故障阻抗与整定阻抗之间的关系；对于零序保护，则要确认零序补偿等试验参数设置是否正确。 因此，新手操作时不要只关注输出电流大小，还应结合具体保护原理设置对应的测试条件。

在进行三段式过流保护测试时，还需要注意保护段之间的配合。例如测试Ⅰ段时，应退出Ⅱ段和Ⅲ段，测试Ⅱ段时则应避免Ⅲ段先动作，以免其他保护段提前出口影响结果。当某一段保护的动作电流超过测试仪单相输出能力时，可以根据设备允许的输出方式采用多相并联，并保证并联输出各相的相位设置符合要求。

试验过程中，如果采用自动方式，操作人员还需要设置合适的变量步长和自动变化间隔。间隔时间应保证被测保护有足够的动作时间，否则可能出现测试量已经改变，而保护尚未可靠动作的情况。对于动作点附近的测试，变化步长不宜过大；同时也不能为了追求过小的步长而忽略接点响应和测试时间。正确的参数设置应根据保护动作特性和本次试验目的确定。

完成测试后，应检查测试结果是否符合预期，并记录动作值、返回值、动作时间等关键数据。LDJB系列继电保护测试仪可以记录三相电压、电流、线电压以及正序、负序、零序分量等数据，并支持试验报告的保存和打印，方便后续对测试结果进行整理。

最后是停机操作。试验结束后，首先应停止测试输出并退出当前试验模块，确认测试仪已经停止向被测保护装置输出电压、电流，再进行后续断电操作。对于带有计算机系统的继电保护测试仪，应按照正常的软件关闭流程退出系统后再关闭设备电源，而不是直接在输出状态下切断电源。

对于新手而言，继电保护测试仪的基本操作可以概括为“明确试验项目—检查设备—正确接线—启动系统—设置参数—开始输出—接收动作信号—记录结果—停止输出—安全停机”这一过程。真正决定测试结果准确性的，不仅是测试仪自身性能，还包括接线是否正确、保护定值是否核对、测试方法是否合理以及动作信号是否可靠。

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，产品采用数字控制与电压、电流功率输出相结合的结构，可用于交流试验、直流试验、状态系列、谐波试验、线路保护、差动保护、距离保护等多种继电保护测试场景。设备支持多相电压、电流灵活组合，并具备开关量采集和时间测量等功能，可满足电力系统继电保护调试、校验以及现场试验的实际需求。

需要特别注意的是，继电保护测试仪输出端具有一定的电压、电流和功率能力，现场操作必须由具备相应电气试验能力的人员按照现场安全要求进行。尤其在进行大电流输出、直流电源输出以及带电接点测试时，应重点确认接线、接地和输出状态，避免误操作造成设备或人员风险。LDJB系列设备的交流电流输出和直流电源输出均具有明确的额定范围，因此实际试验时应根据具体测试对象合理选择输出方式。

掌握以上流程后，继电保护测试仪的基本操作就比较清晰了。对于不同型号的继电保护装置，具体接线和测试参数还需要结合保护类型、整定值以及现场实际回路进行调整。只有把“正确接线、正确设置、正确输出、正确判断”几个环节做好，才能使测试结果具有实际参考价值。
