生活中的雷击浪涌危害有哪些？为什么电气设备需要进行模拟测试

生活中的雷击浪涌危害有哪些？为什么有些设备明明没有遭受雷电直接击中，却依然可能突然损坏、重启甚至无法正常工作？很多人对雷击的理解停留在“雷电直接击中建筑物或设备”这一情况，实际上，雷电活动还可能通过电源线路、信号线路以及空间电磁耦合等途径形成瞬态浪涌，对连接在线路上的电气和电子设备产生影响。因此，在产品研发和质量检测过程中，开展雷击浪涌模拟测试具有实际意义。

所谓雷击浪涌，可以理解为雷电相关因素引起的短时间、高幅值瞬态电压或电流冲击。它与普通的过电压并不完全相同，最大的特点之一就是变化时间短、峰值可能较高。设备在正常工作状态下，电源电压可能长期保持在相对稳定的范围内，但当线路受到雷电感应等瞬态干扰时，端口电压可能在很短时间内发生明显变化。

生活中比较常见的影响，就是家用电器和电子设备出现异常。例如电视机、电脑、路由器、监控设备、网络设备以及其他带有外部线路连接的电子产品，都可能受到浪涌冲击的影响。轻微情况下可能出现死机、重启、通信异常等现象，严重时则可能造成电源模块、控制电路或其他电子元件损坏。

对于工业现场来说，雷击浪涌带来的影响可能更加明显。自动化设备、控制系统、仪表、通信设备以及各种电气控制单元往往通过电源线、控制线或者通信线路连接到外部系统，一旦浪涌进入设备内部，就可能影响设备正常运行。对于连续运行的生产系统而言，即使设备没有发生永久性损坏，瞬间停机或通信中断也可能带来额外的维护和生产影响。

雷击浪涌并不一定意味着设备被雷电直接击中。实际应用中，附近区域发生雷击时，也可能由于电磁感应或线路耦合形成瞬态冲击。对于与外部线路相连的设备来说，这种间接影响同样值得关注。因此，评价一款产品的抗浪涌能力时，不能只看设备本身有没有直接遭受雷击，而需要关注其电源端口、信号端口以及接地相关回路的耐受能力。

这也是为什么需要进行雷击浪涌模拟测试。自然雷电具有随机性，实际发生时间、位置和强度都无法人为控制，如果完全依赖自然环境来观察产品是否能够承受雷击浪涌，既难以重复，也无法形成稳定的测试条件。通过雷击浪涌测试仪，可以在实验室或检测环境中人为建立规定的瞬态冲击条件，对被测设备进行重复测试。

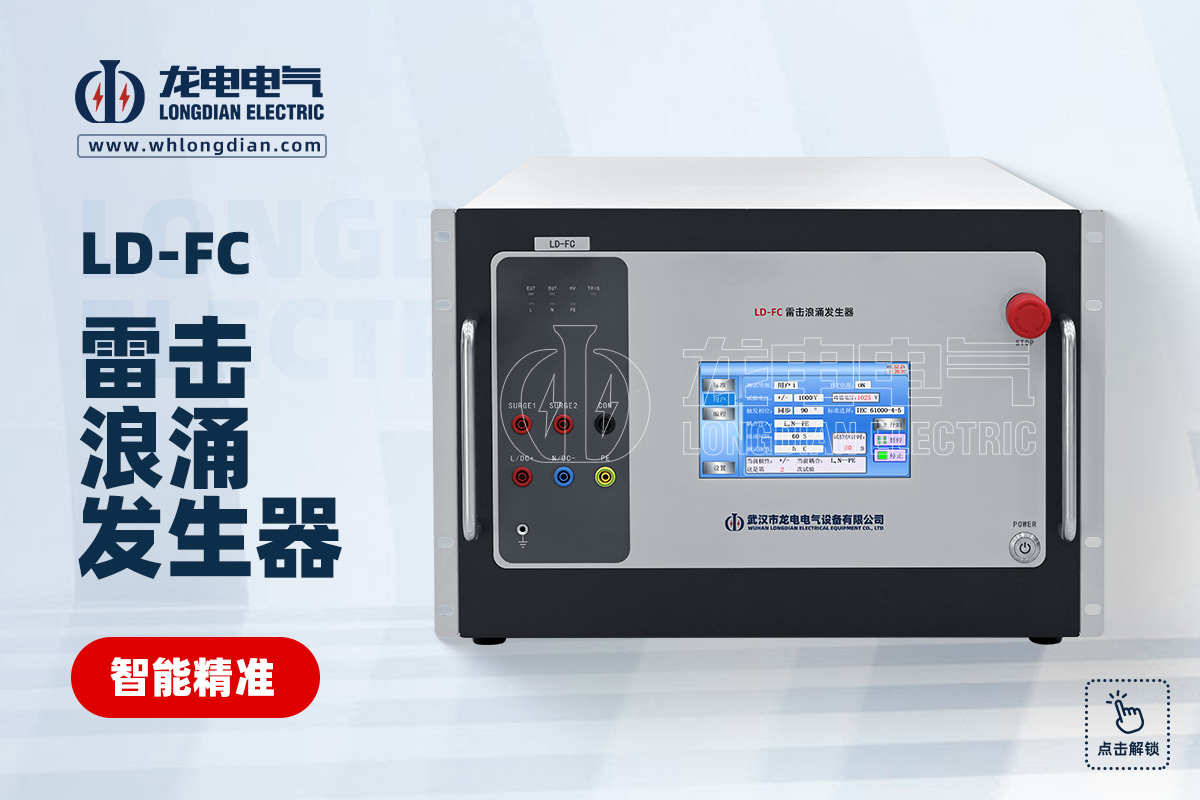

雷击浪涌测试的核心并不是“人工制造一次真实雷电”，而是按照规定的测试波形和参数，对设备施加具有代表性的浪涌冲击。例如常见的1.2/50μs冲击电压波和8/20μs冲击电流波，就是浪涌试验中经常涉及的波形参数。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs（±20%）。

通过这样的模拟测试，可以观察产品在受到浪涌冲击后的工作状态。例如设备是否继续正常运行，是否出现死机、复位、数据异常、通信中断等现象，以及保护器件是否能够按照预期发挥作用。对于产品研发人员来说，这些测试结果可以帮助发现电源输入、端口防护、接地设计以及相关保护电路中的薄弱环节。

雷击浪涌测试对于产品设计还有一个重要意义，就是验证防护方案是否真正有效。很多电子设备会在输入端增加浪涌保护器件，但保护器件是否匹配、布局是否合理、接地路径是否合适，都需要通过实际试验进行验证。仅仅增加某一个保护元件，并不能直接说明整机已经具备足够的浪涌耐受能力。

不同的测试路径，也可以反映产品面对不同浪涌条件时的表现。以 LD-FC 雷击浪涌测试仪为例，设备支持 L-N、L-PE、N-PE、L,N-PE 等耦合方式，可根据具体试验要求从不同线路路径施加浪涌。 这对于分析设备在不同线路关系下的抗浪涌能力具有实际作用。

浪涌极性也是模拟测试需要关注的内容。实际浪涌并不只有一个固定方向，因此测试时可能需要进行正极性、负极性以及正负极性组合测试。LD-FC 支持正、负、先正后负以及先负后正四种浪涌极性。 根据具体试验要求选择不同极性，可以更加全面地考察产品的浪涌耐受能力。

除了普通电子设备，部分浪涌保护器件本身也需要进行相关测试。LD-FC 的 SURGE1 为2Ω浪涌输出端，与 COM 端配合使用时，可用于不通电功率保护器件测试，并能够输出1.2/50μs和8/20μs组合波。 通过对保护器件施加规定条件的冲击，可以进一步观察其在实际浪涌环境下的响应。

模拟测试还有一个重要特点，就是可以重复。自然雷击什么时候发生、发生在哪里、强度多大，都无法由测试人员控制，而雷击浪涌测试仪可以根据设定的参数反复进行试验。LD-FC 支持设置浪涌间隔10～9999s、测试次数1～9999次，便于根据实际测试要求进行重复冲击。

对于企业而言，做雷击浪涌模拟测试的目的并不是为了证明设备“永远不会坏”，而是在规定试验条件下验证产品的抗浪涌能力是否达到相应要求。通过测试发现问题，再调整防护电路和产品结构，最终形成更加稳定的设计方案，这才是浪涌模拟测试真正的价值。

当然，雷击浪涌测试本身具有高电压、高能量瞬态冲击的特点，测试过程需要严格控制接线和安全条件。LD-FC 的相关要求中明确提出，试验前应检查系统接地以及 EUT 接线状态；设备停止运行后，更换试品前还需要对相关输出端进行放电确认。

武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪，面向相关雷击浪涌测试需求，支持200～6000V开路电压输出，具备1.2/50μs电压波、8/20μs电流波、多种浪涌极性及多种耦合方式，可用于相关设备和保护器件的浪涌模拟测试。

总的来说，生活中的雷击浪涌并不只有“设备被雷直接击中”这一种形式，雷电感应和线路耦合产生的瞬态冲击同样可能对电气设备造成影响。进行雷击浪涌模拟测试，就是把难以预测的自然雷电环境转化为可控制、可重复的实验条件，在产品投入实际使用之前提前验证其抗浪涌能力。对于涉及外部电源线、信号线或其他连接线路的电气电子设备来说，这类测试具有重要的产品验证价值。
