三相标准功率源的谐波输出能力参数详解：次数、含量与相位怎么看

三相标准功率源为什么要具备谐波输出能力？谐波输出到底看哪些参数？在电能计量、电气实验以及相关测试中，标准源并不总是只需要输出理想的基波信号，有些测试还需要在基波基础上加入特定次数和幅值的谐波。因此，判断三相标准功率源的谐波输出能力时，不能只看“能不能输出谐波”，还需要重点关注谐波次数、谐波含量、谐波相位以及不同谐波能否组合输出等参数。

所谓谐波，可以理解为基波频率整数倍的周期性分量。在交流测试中，基波构成主要的输出信号，而2次、3次、4次等不同次数的谐波，则可以按照测试要求叠加到基波上。对于三相标准功率源来说，谐波输出能力的意义就在于能够按照设定条件构造不同的测试信号，为被测设备提供更加明确的试验环境。

评价三相标准功率源的谐波输出能力，首先要看谐波次数。谐波次数决定了输出信号相对于基波的频率倍数。例如2次谐波对应基波频率的2倍，5次谐波对应基波频率的5倍。不同次数的谐波会对输出波形产生不同影响，因此测试时需要根据实际试验要求选择相应的谐波次数。

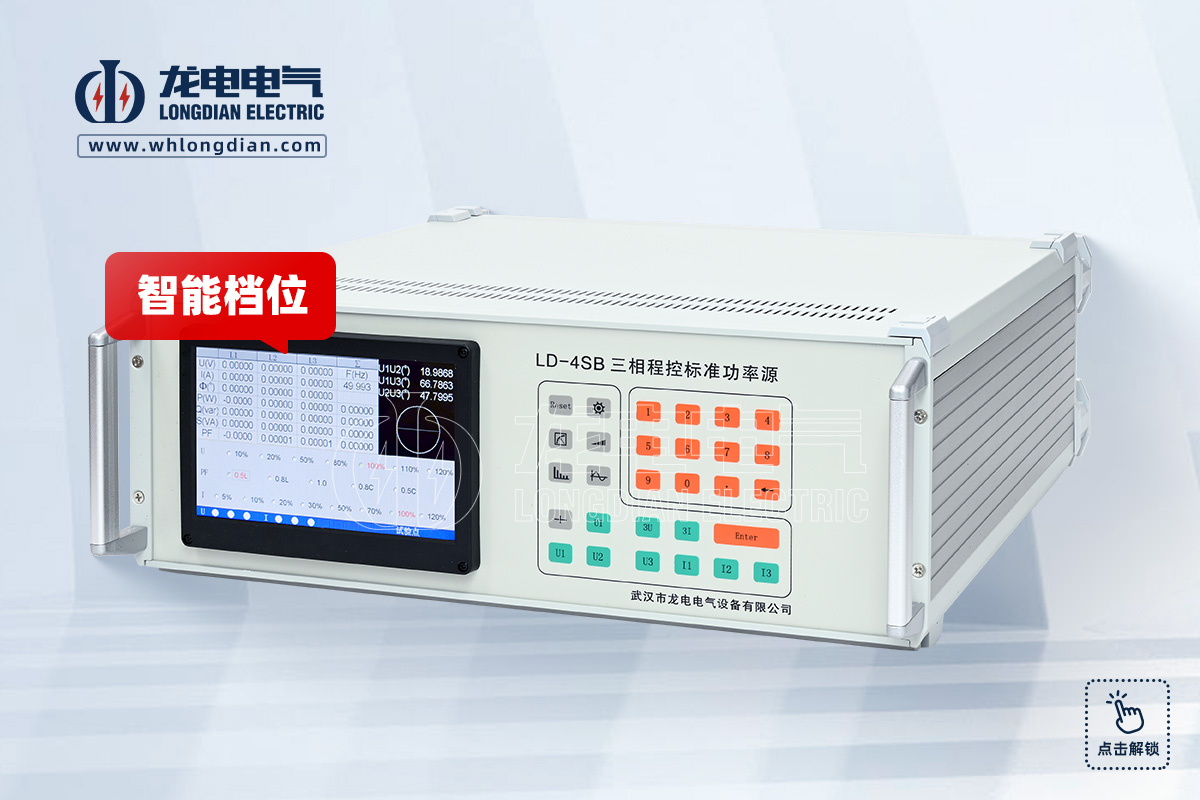

武汉市龙电电气设备有限公司生产的LD-4SB三相标准功率源，可以输出2～51次谐波，并支持各次谐波进行组合叠加。这意味着设备的谐波输出并不是局限于某一个或几个低次谐波，而是覆盖2次至51次的谐波范围，可根据测试需要进行相应设置。

除了谐波次数，谐波含量也是三相标准功率源的重要参数。谐波含量通常是相对于基波进行描述的，用来表示某一次数谐波在输出信号中的幅值占比。对于测试而言，谐波含量不同，最终形成的输出波形也会不同，因此标准源需要能够按照要求设置相应的谐波含量。

LD-4SB的技术参数对不同次数的电压谐波给出了相应的最大谐波含有率：2～8次最大谐波含有率为40%，9～15次为30%，16～31次为20%，32～51次为5%。在进行多次谐波组合输出时，各次谐波含有率的总和还需要控制在规定范围内。

这项参数在实际测试中比较重要。假如测试要求加入某一特定次数的谐波，就需要先确认该次数是否在设备覆盖范围内，再进一步查看相应的最大允许含量。如果还需要同时加入多个次数的谐波，则不能简单地把每一个谐波都设置到各自的最大值，而需要综合考虑多个谐波叠加后的总含量。

谐波相位则是另一个容易被忽略的指标。谐波不仅具有自己的幅值，还存在相对于基波的相位关系。改变谐波相位，即使谐波次数和含量保持不变，最终形成的波形也可能发生变化。因此，对于需要精确构造测试信号的场景，谐波相位同样属于重要的控制参数。

LD-4SB谐波相位相对于基波的调节范围为0～359.99°，也就是说，不同次数的谐波可以根据试验要求设置其相对于基波的相位位置。 这为不同谐波条件下的测试提供了参数设置基础。

三相标准功率源的谐波输出能力还体现在组合叠加功能上。实际测试中，往往不是单独加入一种谐波，而是根据试验条件同时加入多个不同次数的谐波。例如，可以同时设置多个不同次数的谐波，再将它们叠加到基波信号中，从而构造更接近实际测试要求的复杂波形。

LD-4SB支持各次谐波任意组合叠加，同时输出，并对组合输出时的总谐波含有率设定了限制。 因此，评价一台三相标准功率源的谐波功能时，需要同时看“单次谐波能力”和“多次谐波组合能力”。

除了输出本身，谐波显示能力也是相关参数的一部分。LD-4SB谐波含量显示准确度为0.5%，谐波含量显示分辨率为4位有效数字。 这类参数主要反映设备对谐波含量显示和观察的能力，与实际谐波输出准确度并不是完全相同的概念，在参数理解时需要区分。

从频率关系来看，谐波输出还建立在基波频率基础上。LD-4SB基本频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度±0.002Hz。 当基波频率发生变化时，不同次数谐波所对应的频率也会随之变化，因此在进行谐波测试时，通常需要把基波频率与谐波次数一起理解。

谐波输出还需要与三相电压、电流的控制能力结合起来看。LD-4SB采用三相电压、电流回路独立控制方式，每一相的电压、电流输出参数可以分别调节，同时三相电压、电流的相位以及功率因数也可以分相调节。 因此，在实际测试中，谐波条件可以作为整个三相输出条件的一部分进行配置，而不是孤立存在。

在选择三相标准功率源时，谐波参数可以按照几个方面进行查看。首先看谐波次数范围，确认是否覆盖实际测试需要；其次看各次数对应的最大谐波含量；再次看谐波相位是否可以调节，以及调节范围是多少；最后确认是否支持多个次数谐波组合输出，并了解组合时的总含量限制。

如果主要用于常规电能计量测试，而测试项目不涉及复杂谐波条件，那么谐波输出可能不是首要参数。但如果需要开展电能质量相关试验、复杂波形模拟或不同谐波条件下的设备性能验证，那么三相标准功率源的谐波输出能力就需要重点关注。仅仅看到“支持谐波输出”几个字，还不足以判断设备是否真正适合实际测试。

武汉市龙电电气设备有限公司生产的LD-4SB三相标准功率源采用全数字闭环标准源技术，内部配置标准功率电能表进行数字闭环反馈，可以将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用。 在谐波方面，设备支持2～51次谐波输出，可以进行多次谐波组合叠加，并可设置谐波含量和相对于基波的相位。

因此，三相标准功率源的谐波输出能力不能简单理解为“有没有谐波功能”，更应该从谐波次数、谐波含量、谐波相位以及组合叠加能力几个方面综合判断。以LD-4SB为例，其2～51次谐波输出范围以及对应的含量、相位设置能力，为不同谐波条件下的电能计量和电气测试提供了相应的输出基础。选型时按照实际测试项目逐项核对这些参数，才能判断设备是否真正满足使用要求。
