高压电能表现场校验仪和低压有什么区别？核心差异与选型要点

高压电能表现场校验仪和低压电能表现场校验仪到底有什么区别？是不是只要把校验仪的电压量程做大一些，就可以同时用于高压和低压电能表现场检测？为什么高压计量现场往往需要配合电压互感器、电流互感器使用，而低压现场的测试方式又有所不同？这些问题是很多刚接触电能计量检测的人员比较容易产生的疑问。实际上，两者的核心差别并不只是“电压高低”，还涉及一次、二次计量回路、互感器变比、测试接线以及现场安全条件等多个方面。

从电能计量系统来看，高压和低压电能表的主要区别首先体现在所处的计量回路不同。高压计量装置通常不会让校验设备直接接触高电压一次侧，而是通过电压互感器和电流互感器将一次侧高电压、大电流转换到适合计量设备使用的二次侧信号。低压计量现场则可能直接在较低电压和相应电流回路中进行测试，或者通过低压CT采集一次侧电流。因此，判断高压电能表现场校验仪和低压测试设备的区别时，首先要看被测电能表实际接入的是哪一级计量回路。

高压现场最值得关注的是电压和电流的转换关系。高压一次系统的电压和电流通常远高于普通测量设备能够直接承受的范围，因此计量装置会通过互感器进行变换。此时电能表本身接收的通常是经过转换后的二次电压和二次电流，而现场检测还需要考虑一次侧与二次侧之间的变比关系。也就是说，高压计量测试不仅要看电能表本身，还要考虑CT、PT等计量环节。

低压电能表现场校验相对灵活一些。对于直接接入式电能表，校验仪可以按照电能表实际电压、电流回路进行测试；对于采用CT计量的低压装置，则需要根据现场CT一次侧和二次侧的关系进行参数设置。这样来看，低压并不等于“没有互感器”，而是现场计量结构可能更加多样。

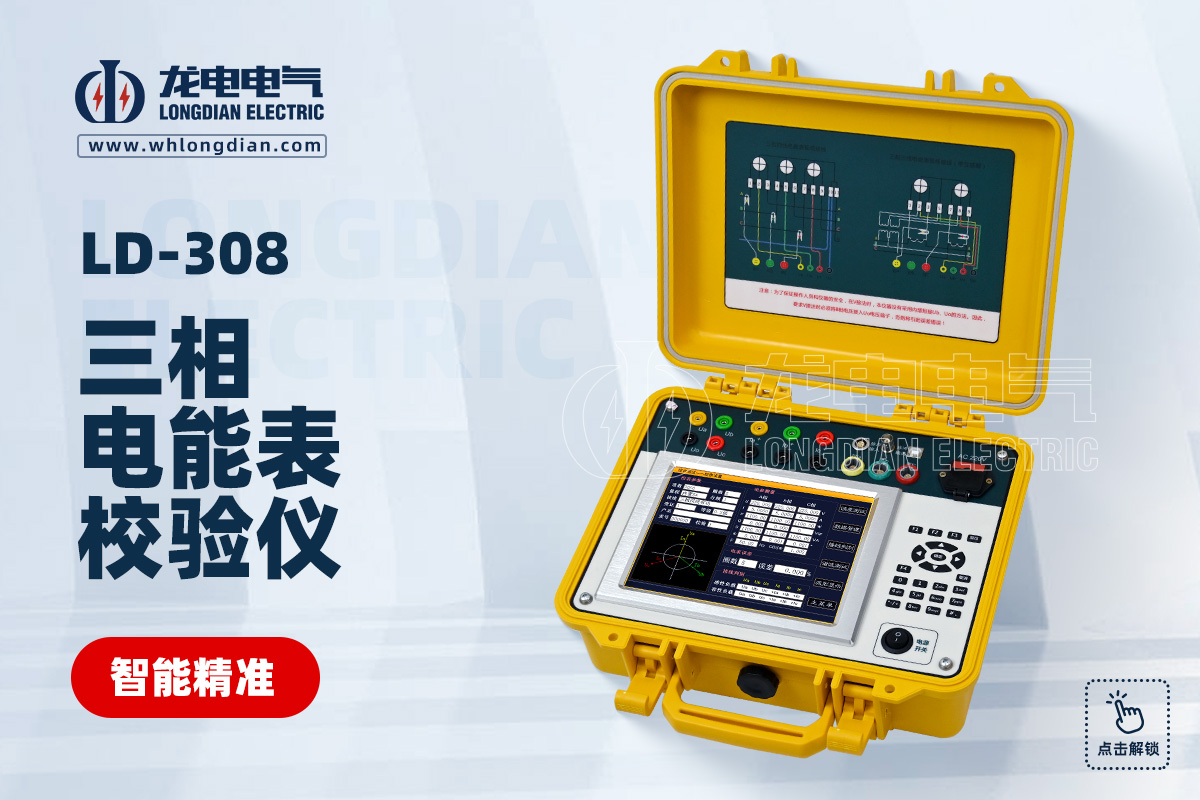

以武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪为例，其电压测试范围为AC30～450V，主要针对这一范围内的交流电压进行测量；同时提供内置5A电流互感器以及5A、50A、100A、500A、1500A等钳形电流互感器量程。因此，在使用LD-308开展现场检测时，实际测试重点是电能表的计量侧电压、电流以及相应的计量参数，而不是直接将仪器连接到高压一次回路。

从这个角度来说，很多所谓“高压电能表现场校验”，实际检测的仍然是高压计量装置中的二次计量信号。校验设备的关键，不是自身能够直接承受多高的一次电压，而是能否正确接入和测量经互感器转换后的电压、电流信号，并正确处理一次、二次侧的变比关系。因此，企业选择高压现场校验设备时，不能简单按照被测线路的电压等级去理解设备的输入电压等级。

CT变比就是两种现场测试方式中非常关键的一个区别点。假设高压或低压计量装置中的CT为500A/5A，那么一次侧与二次侧的变比为100。电能表可能按照5A二次电流进行计量，而现场检测人员如果采用钳形电流互感器测量一次电流，就需要将相应CT变比输入校验仪。LD-308本身提供CT变比设置功能，可用于相关计量装置测试。

高压计量测试对变比设置的依赖通常更加明显。因为高压计量装置的电能表显示和实际一次侧电能之间，往往存在电压互感器和电流互感器变比关系。如果测试人员忽略这些比例关系，只按照电能表二次侧数据进行判断，可能无法正确反映整个计量装置的一次侧计量状态。

低压现场同样可能涉及CT。尤其是低压大电流计量装置，电能表往往通过低压CT接入，现场检测人员可以利用钳形电流互感器采集一次侧电流，再结合CT变比分析综合误差。LD-308就可以使用较大量程的钳形电流互感器检测低压计量装置综合误差，并进一步分析电能表、CT以及接线所带来的误差。

接线方式也是区分现场测试的重要因素。无论是高压还是低压计量系统，只要进入二次计量回路进行检测，就需要根据电能表的具体接线方式进行连接。三相四线、三相三线以及单相电能表，所对应的电压、电流通道并不完全相同。LD-308支持三相四线、三相三线和单相电能表校验，因此在现场使用时，需要根据被校表类型选择对应测试模式。

对于三相四线电能表，通常需要按照A、B、C三相电压以及对应电流回路进行测试；三相三线电能表则需要按照对应的V接法进行连接。尤其是三相三线现场，电压参考关系与三相四线并不完全相同，因此不能因为两者都属于三相电能表，就直接采用完全一样的接线方式。

高压现场与低压现场的另一个区别，是测试目标可能有所不同。高压计量装置往往更关注通过PT、CT及二次计量回路构成的整体计量状态，因此现场测试除了电能表本身的误差，还可能需要考虑互感器变比、极性、接线等因素。低压现场除了直接接入式电能表校验之外，也经常需要进行低压CT和计量装置综合误差分析。

这也是为什么“高压电能表现场校验仪”和“低压电能表现场校验仪”并不一定是两台完全不同原理的设备。很多情况下，核心校验原理仍然是采集电压、电流并比较标准电能与被校表输出脉冲之间的差异，真正变化的是现场信号如何安全、准确地进入校验仪，以及是否需要结合互感器变比进行换算。

从误差校验原理来看，两者都需要获得被校电能表的电能脉冲。LD-308可以采用光电采样器、手动采样器或者直接采集电子脉冲等方式获取被校表输出信号。校验仪再根据电压、电流等测量结果以及被校表脉冲进行电能误差计算。

因此，对于高压计量回路来说，选择电能表现场校验仪时，不应该简单要求设备“直接测高压”，而应关注设备是否适合高压计量装置的二次侧测试，以及是否方便处理CT、PT相关参数。对于低压现场，则更应该根据是直接接入式电能表还是CT接入式计量装置，选择合适的电流采集方式和量程。

安全要求也是两者实际应用中的重要差异。高压计量现场的风险更高，测试人员一般应尽可能在符合测试条件的二次回路进行检测，避免直接接触高压一次侧。对于涉及CT二次侧的测试，无论高压还是低压，都必须防止CT二次开路。LD-308的现场操作要求明确指出，CT二次开路可能产生高电压，因此在连接和拆除相关测试线时必须保证回路处于安全状态。

低压测试虽然电压等级相对较低，也不能因此降低安全要求。尤其在大电流计量回路中，依然存在电弧、短路以及CT二次开路等风险。因此，判断高压和低压电能表现场校验仪的区别时，除了技术参数，还应考虑设备是否适合现场实际操作环境。

电流量程则是低压现场尤其需要关注的指标。LD-308内置5A电流互感器，同时提供多种钳形电流互感器量程，可以根据现场一次侧电流选择合适采集方式。对于低压计量装置综合误差测试，大量程钳表可以帮助检测一次侧电流，并配合电能表二次侧计量结果分析整体误差。

而对于高压电能表现场校验，电流测试往往更加依赖CT二次回路，现场人员需要更加关注CT变比、极性、相位关系以及二次接线状态。如果采用钳形电流互感器采集一次侧电流，则必须保证量程与实际一次电流匹配，并正确设置对应变比。

相位关系也是高压和低压计量测试中都不能忽略的参数。因为电能表计量不仅与电压、电流大小有关，还与相位关系有关。如果电压、电流极性或者相序出现问题，可能造成计量结果异常。LD-308可以测量-180°～+180°范围内的相位，并通过向量图和接线判别功能辅助分析现场接线。

从选型角度来看，用户真正需要判断的其实不是“高压还是低压”这一个标签，而是自己的计量装置采用什么结构。比如，高压用户应重点确认PT、CT二次输出条件及相关变比；低压用户则应确认电能表是直接接入还是通过CT接入，再进一步确定电流量程和采集方式。

如果主要用于普通三相低压电能表现场校验，那么电压输入范围、电流量程、精度、脉冲采集和三相三线/三相四线测试能力是比较核心的指标。若主要用于高压计量装置，则应更加关注二次电压电流输入、CT/PT变比处理、相位与极性判断，以及现场接线分析能力。

武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，电压测试范围为AC30～450V，能够进行三相电压、电流、频率、相位以及有功、无功功率和电能等相关测试，并支持接线判别、谐波测试、波形显示及CT变比测试。

因此，对于“高压电能表现场校验仪和低压电能表现场校验仪”的区别，更准确的理解是：两者最终都服务于电能计量检测，但现场接入条件、互感器配置、变比关系、测试风险和具体应用场景有所不同。尤其是高压计量装置，通常不能简单地将一次侧高电压直接接入普通校验仪，而是应在符合条件的计量二次回路进行测试。

总体来说，选择电能表现场校验仪时，不应该只根据“高压”或“低压”判断设备是否适用，而应先确定电能表所在的计量回路、电压电流等级、CT/PT配置和接线方式，再对照设备输入范围、准确度、电流量程及相关分析功能进行选择。对于需要兼顾多种现场测试任务的用户，像LD-308这样同时覆盖多种电能表类型、电流采集方式及现场分析功能的三相电能表现场校验仪，更适合根据实际测试条件进行灵活配置。
