继电保护测试仪电压输出故障怎么排查？常见原因与处理方法详解

继电保护测试仪电压输出故障怎么排查？在进行继电保护试验时，如果出现电压没有输出、输出值偏低、某一相电压异常，或者软件设定值与实际输出值不一致，应该怎么判断问题出在哪里？这类故障不一定意味着测试仪硬件损坏，也可能与试验参数、输出状态、接线方式、负载情况以及保护功能有关。排查继电保护测试仪电压输出故障时，应先从容易确认的外部因素入手，再逐步判断是否涉及设备内部问题。

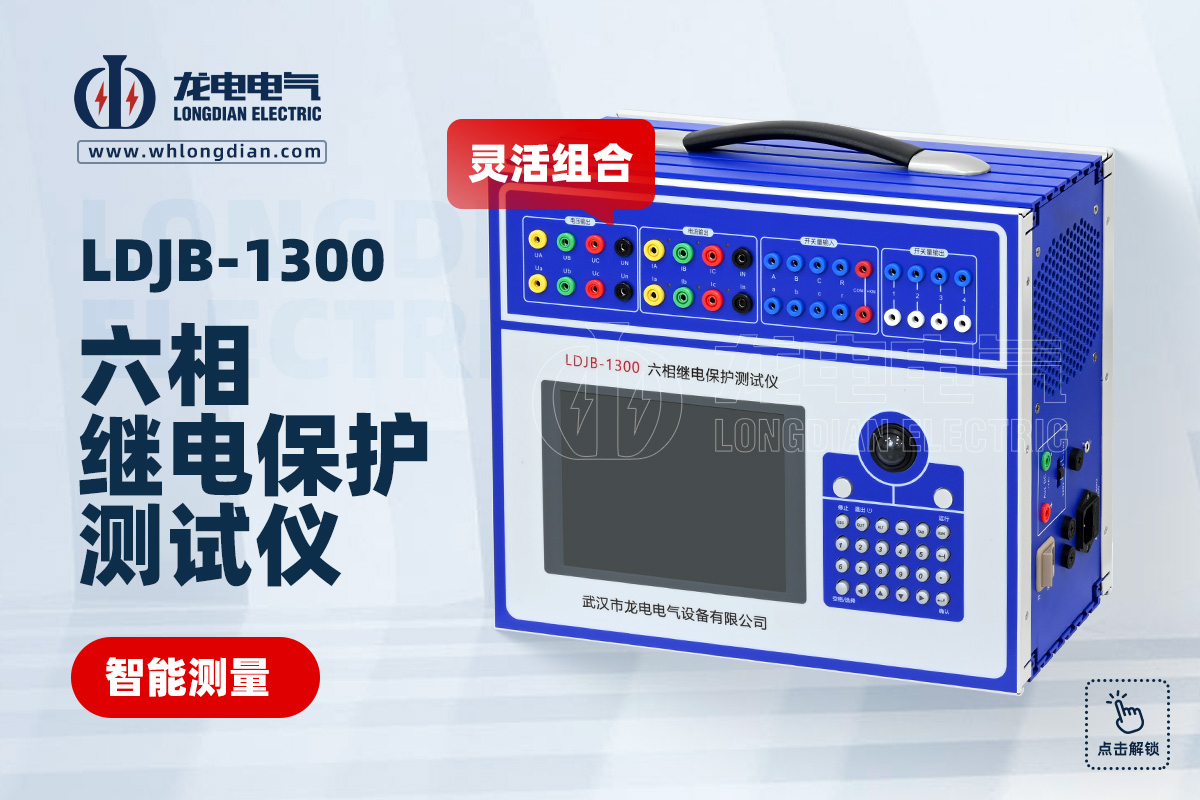

继电保护测试仪的电压输出主要用于向被测继电保护装置提供模拟的交流或直流测试量。以LDJB-1300六相继电保护测试仪为例，其交流电压可以进行多相组合输出，交流相电压输出范围为0～120V，线电压输出范围为0～240V；直流电压相电压输出幅值为0～±160V，线电压输出幅值为0～±320V。 因此，出现电压输出异常时，需要先确定是交流输出故障还是直流输出故障。

首先检查测试软件中的输出参数。继电保护测试仪虽然已经连接计算机，但如果软件中的对应电压通道没有设置有效输出值，或者当前通道没有被选为变量，实际输出状态可能与操作者的预期不同。LDJB系列交流试验支持设置每相电压的幅值、相位和变化步长，并可以在界面中实时观察各交流量之间的矢量关系。 因此，遇到电压不输出时，可以先确认目标相电压是否已经设置，并检查当前是否处于正确的试验模块和输出状态。

其次检查是否真正执行了输出确认。在部分试验过程中，界面上的参数发生变化，并不代表测试仪的实际输出立即同步改变。例如LDJB系列设备在试验输出状态下修改电压、电流参数时，需要完成参数修改并进行确认，测试仪才会同步改变实际输出量。 如果只修改了界面数值而没有完成相应操作，就可能出现“软件显示有电压、端子实际没有变化”的情况。

如果软件参数没有问题，应检查测试仪电压输出端与被测保护装置之间的接线。现场试验中，电压通道通常需要按照保护装置的实际输入端子进行连接。如果接线端子选错、公共端连接不正确，或者接线过程中存在松动，都可能使实际测量结果异常。因此，继电保护测试仪电压输出故障排查时，应先停止输出，在确认安全的情况下检查每一路电压线的连接情况。

对于三相保护试验，还要注意相电压和线电压之间的区别。有些保护定值给出的是线电压，而测试仪界面设置的是相电压，两者不能直接按照相同数值设置。例如进行复合电压闭锁保护试验时，相关测试需要根据线电压与相电压之间的关系换算后设置三相电压。 如果把线电压数值直接作为相电压输出，测试结果自然会与预期存在差异，这种情况属于参数设置问题，并不是测试仪电压输出硬件故障。

还需要检查电压输出是否存在过载或异常负载。如果测试仪电压输出端连接的回路负载过大，或者外部回路存在短路、接地异常等情况，都可能影响电压输出。LDJB系列设备在功率放大电路中设置了过热、过流、过压和短路保护，当输出回路出现异常时，装置可以限制输出功率或关闭功放。 因此，如果出现突然无电压输出，应先排查外部回路，而不要立即判断为输出模块损坏。

一个比较实用的排查方法，是在断开被测保护装置后，对测试仪本身进行单独检查。在确保安全、参数设置正确的前提下，可以选择符合设备允许范围的测试电压进行空载或合适条件下的输出确认，再使用经过校验的万用表、电压表等测量工具检测对应输出端的实际电压。通过“软件设定值—测试仪显示值—外部测量值”三者之间的比较，可以进一步判断问题是在参数设置、显示环节还是实际输出环节。

如果只有某一相电压没有输出，而其他相能够正常输出，则应重点检查该通道的参数设置、接线和输出端子。如果三相电压均没有输出，则需要进一步检查设备整体工作状态、电源以及输出控制状态。由于不同故障对应的现象不同，因此不能仅凭“无电压”这一现象判断具体故障元件。

对于继电保护测试仪电压输出值偏低的情况，还应检查外部负载及导线连接。特别是在测试回路中存在较明显负载时，应确认测试仪实际输出能力是否满足本次试验要求。同时，接线导线、接线端子的接触状态也会影响现场测试结果。对于设备规定的输出范围，应按照实际参数合理选择，不应为了获得更高电压而随意改变接线方式。

LDJB系列测试仪可以通过两路电压串联形成更高的线电压输出，但这种操作需要满足规定的相位关系。例如设备资料中给出的典型方式是两路相位相反的电压进行串联，以得到相应的线电压输出。 因此，当用户发现单路输出正常、线电压测量结果异常时，也应检查两路电压的连接方式以及相位设置，而不是直接判断电压输出模块出现故障。

如果进行序分量测试，还需要注意界面上的序分量并不是单个电压输出端子的实际输出值。LDJB系列测试仪可以直接设置零序、正序和负序等量，并由软件计算出对应的三相电压、电流幅值和相位，最终由各实际通道输出相应的电压、电流。 因此，在这类试验中，应以各实际输出通道的电压值作为检测对象，不能直接把序分量显示值与某一个相电压端子的实测值进行简单比较。

如果电压输出异常同时伴随设备报警、保护动作或者自动停止输出，应先停止试验并确认现场接线和负载状态。LDJB系列设备具备输出闭锁、自诊断以及功放保护等功能，在出现过载等异常情况下可能主动限制或关闭输出。 这种情况下，应先排除外部异常条件，再重新确认设备是否恢复正常输出。

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，产品采用数字信号处理器控制、高精度D/A转换以及电压电流功率放大技术，可以根据试验要求进行多相电压、电流输出。其硬件结构通过数字控制和D/A转换完成测试波形生成，输出电压、电流经过功率放大后提供给被测保护装置，能够支持多种交流及直流测试场景。

对于LDJB继电保护测试仪，如果经过参数检查、接线检查和外部测量后，确认某一路电压输出持续异常，就需要进一步判断是否属于输出通道本身的问题。此时不建议在没有检测条件的情况下自行拆机调整功放、电源或输出电路，因为内部涉及电压、电流功率输出部分，应该由具备相应技术条件的人员进行检修和校验。

实际现场遇到继电保护测试仪电压输出故障，可以按照“确认试验模块—检查输出参数—确认参数生效—检查接线—检查负载—测量实际输出—判断单通道还是整体异常”的顺序逐步排查。这样能够把软件设置问题、接线问题和设备硬件问题区分开来，避免一出现电压异常就直接更换设备或进行不必要的维修。

需要注意的是，继电保护测试仪的电压输出具有一定的电气能量，尤其在多相输出或特殊接线条件下，不能在带输出状态下随意插拔测试线。进行接线检查、端子检查或者负载检查前，应先停止测试输出，并确认现场已经处于安全状态。

总体来看，继电保护测试仪电压输出故障并非只有一种原因。软件参数错误、输出状态未确认、相电压与线电压理解错误、接线异常、负载过大以及输出保护动作，都可能产生类似现象。只有通过逐项排查并使用可靠的外部测量仪器进行验证，才能准确判断故障来源。对于日常使用中的LDJB继电保护测试仪，也建议在正式试验前先确认各电压通道输出状态正常，再连接被测保护装置进行正式测试。
