继电保护测试仪在发电厂怎么用？常见应用场景与试验项目详解

发电厂为什么需要使用继电保护测试仪？发电机、主变压器、厂用电系统、母线以及相关线路都配置了不同类型的继电保护装置，这些保护装置在投运前、检修后以及定期维护过程中，都需要通过试验验证其动作值、动作时间和保护逻辑是否符合要求。继电保护测试仪能够输出可控的电压、电流和相关状态信号，因此在发电厂继电保护调试和校验工作中具有重要作用。

在发电厂现场，继电保护测试仪的应用与普通配电系统相比，测试对象更加多样。除了常见的过流、低电压、零序等保护外，还可能涉及发电机差动保护、变压器差动保护、母线差动保护、距离保护、同期及重合闸、厂用电快切和备用电源自动投入等项目。因此，在选择发电厂使用的继电保护测试仪时，需要重点关注多相电压电流输出、相位控制、开关量输入输出以及复杂故障状态模拟能力。

发电机保护是发电厂继电保护试验中的重要部分。发电机通常配置差动、失磁、过流、负序、接地等不同保护功能，不同保护项目对电压、电流以及相位关系的要求并不相同。进行相关试验时，需要按照实际保护原理和整定值设置测试量，观察保护装置是否在规定条件下正确动作。对于涉及电压、电流夹角的保护项目，还需要准确模拟相位关系。

继电保护测试仪在发电机差动保护试验中，主要用于模拟保护两侧的电流关系，通过改变电流幅值和相位，验证差动保护的动作特性以及制动特性。多通道输出设备在这一类测试中具有明显的实用性，因为测试人员需要同时建立多路相关电流。LDJB系列六相继电保护测试仪能够提供6相电流输出，并支持多相组合，可用于三相差动保护测试。

主变压器保护也是发电厂继电保护测试仪的重要应用领域。变压器保护通常涉及差动保护、后备过流保护、复合电压闭锁过流以及相关故障状态测试。在变压器差动保护试验中，测试人员需要根据变压器接线形式、变比以及保护定值建立对应的两侧电流关系，再逐步改变测试量，判断保护动作边界。相关测试可以通过交流试验模块实现，并根据具体保护结构选择合适的电流通道和相位关系。

对于复合电压闭锁过流保护，测试仪需要同时输出符合要求的三相电压和相应电流。相关试验中，既要验证保护在闭锁条件下不应动作，也要验证解除闭锁后的过流动作情况，因此对电压、电流的组合输出能力要求较高。LDJB系列设备可以进行多相电压和电流组合输出，并支持设置不同相位和幅值，可用于这类保护试验。

母线保护同样是发电厂继电保护测试的重要项目。母线差动保护涉及多个支路电流之间的关系，试验时通常需要模拟区内故障和区外故障，观察保护是否按照预定逻辑动作。例如在区外故障模拟中，可以建立大小相等、方向相反的相关电流，使差流保持在相应状态，从而检查保护是否误动作；在区内故障测试中，则需要模拟符合动作条件的故障量。相关测试案例中，LDJB系列测试仪可以通过交流试验输出不同支路电流，用于母线差动保护相关测试。

厂用电系统也是发电厂中继电保护测试仪的重要应用场景。厂用电快切、备用电源自动投入以及多次重合闸等功能，都涉及多个运行状态之间的转换，单纯输出一个固定电流或电压往往无法完成完整测试。这时需要使用状态系列试验，根据实际工况定义多个状态，并按照时间顺序自动切换，以模拟正常运行、故障以及故障切除后的状态变化。

LDJB系列测试系统中的状态系列功能可以针对复杂电网状态进行测试，状态系列Ⅰ可输出4相电压和3相电流，状态系列Ⅱ可输出6路电压和6路电流，并能够建立多个不同状态用于模拟厂用电快切、备用电源自动投入以及配电系统多次重合闸等试验。 这类功能对于发电厂厂用电保护和自动装置的整组验证具有较强的针对性。

同期装置试验也是发电厂经常涉及的测试内容。发电机并网前需要满足相应的同期条件，因此检同期装置需要对两侧电压的幅值、频率和相位关系进行验证。继电保护测试仪可以通过相应电压输出模拟系统侧和待并侧的电气状态，检查同期装置在不同条件下的动作情况。LDJB系列测试系统包含同期试验功能，同时支持相应的检同期电压设置，可用于相关同期和检同期重合闸测试。

线路保护同样属于发电厂继电保护试验范围，尤其是与发电厂送出线路相关的保护装置。常见项目包括距离保护、零序保护、过流保护以及重合闸等。进行这类测试时，继电保护测试仪可以按照故障类型设置相应电压、电流和阻抗参数，模拟单相接地、两相短路、三相短路等不同故障状态。设备的整组试验功能还可以对故障前状态、故障状态以及故障后的状态进行连续模拟。

对于距离保护测试，故障电压、电流和阻抗之间需要保持相应关系。LDJB系列测试系统具有整组试验及距离、零序等相关测试功能，可以根据故障类型设置测试参数，并将计算得到的测试电压、电流及相角应用到交流输出中。 因此，在发电厂送出线路保护调试中，继电保护测试仪可以用于动作边界、整定值以及故障状态相关项目的验证。

发电厂的继电保护测试还可能涉及谐波、序分量等特殊试验。对于差动保护的二次谐波制动、负序保护以及零序保护等项目，需要人为构造相应的电气量。继电保护测试仪能够直接设置序分量，并由系统根据目标序分量计算相应的三相输出值，从而减少复杂的人工计算过程。LDJB系列设备支持零序、正序、负序相关输出方式，可用于序分量保护测试。

在发电厂现场进行继电保护测试时，除了电压、电流输出，还需要采集保护装置发出的跳闸、合闸等开关量信号。通过开关量输入，测试仪可以判断保护何时动作，并测量相应动作时间。LDJB系列设备配置8路开关量输入和4对开关量输出，并具有0.1ms～9999s的时间测量范围，可用于保护动作时间及相关时序测试。

对于复杂的整组保护试验，还需要测试仪能够按照预定时序切换不同运行状态。例如故障发生前保持正常运行量，故障发生时切换至故障量，保护动作后再切换到断路器断开状态。LDJB系列整组试验可以设置故障类型和相关状态，并支持通过开关量和输出状态模拟保护动作后的系统变化，使试验过程更加接近实际保护动作过程。

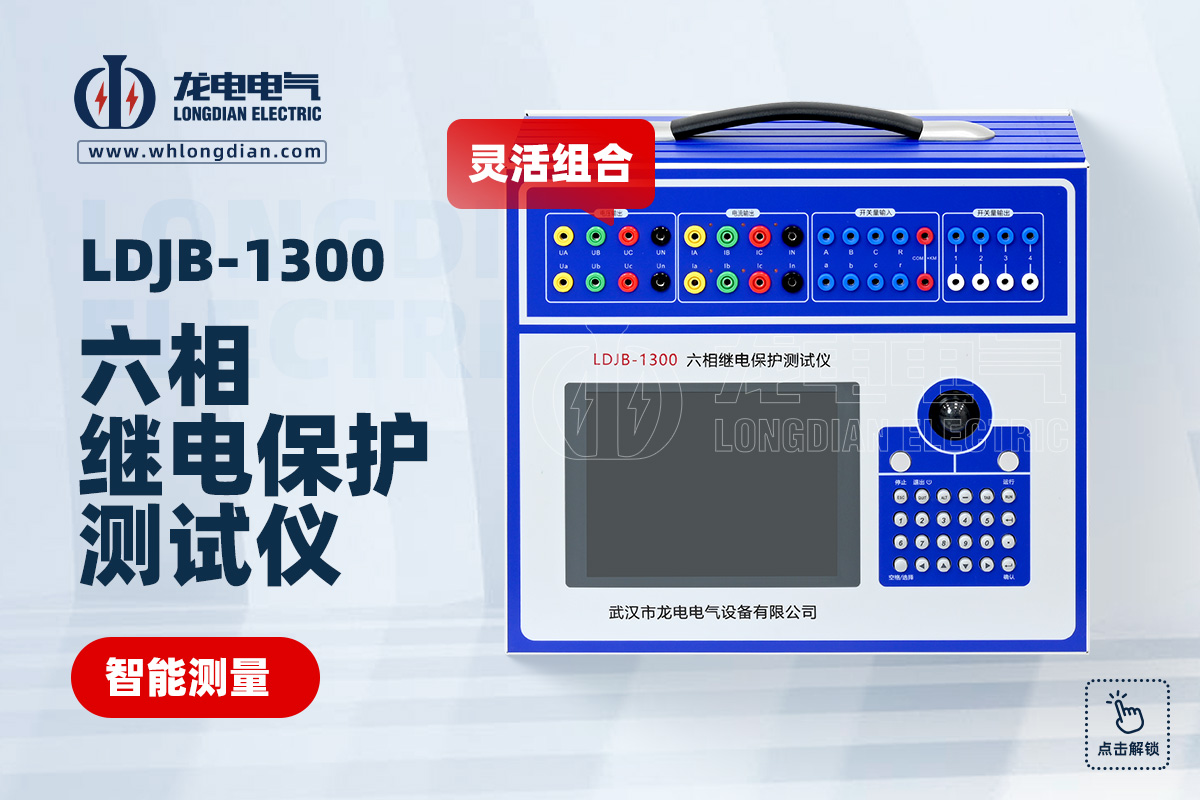

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，产品面向继电保护装置的现场测试和调试应用，采用数字信号处理和多通道电压、电流输出结构，可根据不同保护试验灵活组合输出。设备具备6相电压、6相电流输出能力，并可根据测试需求实现不同组合模式，同时支持交流试验、直流试验、状态系列、同期、线路保护、差动保护等多类测试功能。

从发电厂实际应用来看，继电保护测试仪并不是只用于某一种保护装置，而是贯穿发电机、主变压器、母线、厂用电以及送出线路等多个测试环节。不同项目对测试仪的要求也有所区别：差动保护更关注多通道电流及相位关系，方向和距离保护更关注电压、电流相角及故障阻抗，厂用电快切和自动投入更需要多状态时序模拟，而同期试验则重点关注两侧电压关系。

因此，在发电厂选择继电保护测试仪时，应结合实际保护类型和试验项目进行判断，重点考察电压、电流通道数量、输出范围、相位控制能力、开关量接口、时间测量能力以及整组试验功能。对于试验项目较多的发电厂，多通道、可组合输出以及能够模拟复杂状态变化的设备，更容易覆盖不同保护装置的测试需求。

总体而言，继电保护测试仪在发电厂中的主要作用，是按照预定试验条件模拟电力系统正常状态和故障状态，并检测保护装置在相应条件下的动作情况。合理使用继电保护测试仪，可以覆盖发电机保护、变压器保护、母线保护、厂用电保护、同期装置以及线路保护等多类试验，为发电厂继电保护调试、检修和运行维护提供必要的测试手段。
