零基础怎么看懂局部放电检测仪的检测结果？从数值到图谱一步学会

第一次接触局部放电检测仪，面对屏幕上的有效值、脉冲数、PRPD、PRPS和时域图，是不是容易觉得“每个数据都认识，但不知道怎么看”？其实，零基础看局部放电检测结果不需要一开始就研究复杂的放电理论，可以先按照“背景值—测试值—脉冲特征—图谱—历史数据”的顺序逐步判断，这样更容易建立基本的检测思路。

看局部放电检测仪的结果，第一步通常不是直接判断有没有局放，而是先看现场背景。因为局部放电检测很容易受到外部环境干扰，如果背景信号本身就比较高，那么后续测到的信号未必全部来自被测设备。因此，开关柜采用超声波或地电波检测时，都需要先了解环境背景，再进行设备测试。

第二步看测试值和背景值之间的变化。对于超声波检测，仪器显示的通常是相应的信号强度，而不是简单的“有”或者“没有”。例如上传内容中的参考范围显示，超声波读数低于6dB时可作为无局放参考，6dB～15dB之间可能存在轻微局部放电，超过15dB则提示存在较严重的放电现象。但这些数值属于检测判断参考，现场仍应结合背景值、设备情况和其他检测结果综合分析。

第三步看脉冲数。脉冲数可以简单理解为一个工频周期内检测到的放电脉冲数量。对于局部放电检测来说，单纯看一个幅值并不充分，放电脉冲出现得是否规律、数量是否明显增加，也是判断信号特征的重要依据。LDJF-701检测界面可以实时显示有效值和脉冲数，并通过连续采集多个周期形成后续图谱。

第四步开始看时域图。时域图主要反映检测过程中信号随时间变化的情况，可以帮助检测人员直观看到信号是否存在明显脉冲、脉冲出现是否具有重复性以及信号幅值如何变化。对于零基础人员来说，可以先把时域图理解成“放电信号随时间变化的波形”，先观察有没有明显异常，再逐渐学习具体波形特征。LDJF-701支持实时显示采集到的时域信号波形。

第五步看PRPD图谱。PRPD是局部放电检测中比较常见的图谱之一，它主要反映放电信号与工频相位之间的关系。简单来说，可以把它理解成“这些放电信号主要在电压周期的什么位置出现”。上传内容指出，PRPD能够观察放电幅值与相位之间的关系，并分析放电信号是否具有50Hz、100Hz相关性以及在特定相位区间内的重复性。

对初学者来说，看PRPD不必一开始就急着判断“是什么缺陷”，更重要的是观察图谱有没有明显的成片规律、是否集中出现在某些相位区域，以及不同测试点之间有没有明显差异。这样先建立“有没有规律”的概念，再进一步学习内部放电、表面放电、悬浮电位和电晕等不同类型的典型图谱，会更容易理解。

第六步看PRPS图谱。PRPS比PRPD多了一个时间维度，可以同时反映放电幅值、相位和时间之间的关系。对于零基础用户，可以把PRPS理解成对放电信号进行“连续动态观察”，更适合用来观察放电特征随时间的变化。LDJF-701可以同时提供PRPD、PRPS以及时域、直方图和飞行时间图等信息。

第七步看检测结果中的放电类型，但不要只根据机器给出的单项结果直接下结论。检测结果可以涉及内部放电、表面放电、悬浮电位、电晕放电以及噪声等类型，仪器可以结合采集到的数据提供相应分析结果。对于实际设备判断，还需要结合现场背景、测试位置、图谱特征以及历史数据进行确认。

对于同一设备，历史数据尤其值得关注。局部放电检测并不只是为了得到某一次测试结果，还可以通过长期重复检测观察信号变化趋势。上传内容指出，同一设备可以进行纵向历史对比，如果测试值明显增大，或者出现典型局部放电谱图，就需要进一步分析测试点是否存在异常。

不同设备看局部放电检测仪的结果，重点也有所不同。例如开关柜可以结合超声波和地电波结果进行判断；变压器可以重点观察接触式超声波测试的不同位置数据；电缆则可以使用高频互感器获取接地线上的高频脉冲信号，并结合相位图谱和历史数据进行分析；GIS则可以通过特高频检测多个间隔的信号变化，对局放位置进行初步判断。
因此，零基础看局部放电检测结果，可以先记住一个简单顺序：先看背景值，再看测试值；再看脉冲数和时域波形；随后观察PRPD、PRPS等图谱有没有明显规律；最后结合设备历史数据和同类设备进行对比。不要只盯着某一个数值，也不要仅凭一次测试就判断设备存在严重绝缘缺陷。

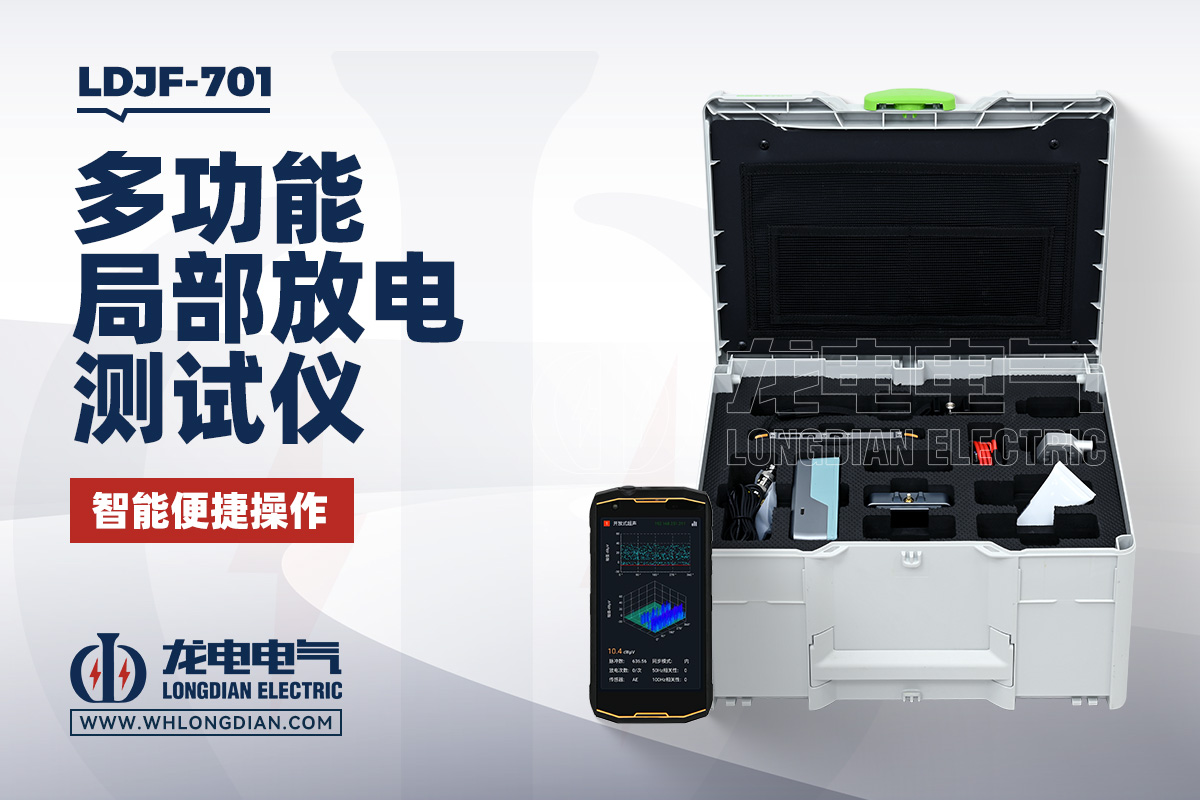

武汉市龙电电气设备有限公司研发生产LDJF-701局部放电检测仪，支持超声波、地电波、特高频、高频互感器等多种检测方式，并可显示有效值、脉冲数、时域图、PRPD、PRPS、直方图及飞行时间图等检测信息，可用于开关柜、变压器、GIS、电缆、架空线路等设备的局部放电检测。对于刚开始接触局放检测的人员，可以先从“看背景、看数值、看图谱、看趋势”四个步骤入手，逐步建立对局部放电检测结果的基本认识。
