常见的电能质量指标都有哪些？LDZL-V电能质量分析仪全覆盖

电能质量指标到底有哪些？现场进行电能质量测试时，为什么不仅要看电压、电流，还需要关注谐波、闪变、不平衡以及暂态变化等参数？随着变频器、整流设备、开关电源、电弧炉等非线性和冲击性负荷大量应用，供配电系统中的电压、电流波形可能出现不同程度的变化，因此需要通过电能质量分析仪对相关指标进行综合检测，而不是只看单一参数。

通常来说，电能质量指标主要涉及电压、电流、频率、功率、谐波、间谐波、电压波动与闪变、三相不平衡以及暂态变化等内容。这些指标从不同角度反映供配电系统的运行状态，也是分析电能质量问题、查找异常原因的重要依据。

电压和电流是电能质量测试中最基础的测量参数。实际检测时，可以关注三相电压、三相电流的幅值，同时结合相位、有功功率、无功功率、视在功率、功率因数等参数进行综合判断。对于三相系统而言，仅观察某一相的电压或电流往往不够，还需要结合三相之间的关系分析负荷运行情况。

频率也是常见的电能质量指标之一。电力系统需要保持相对稳定的频率运行，当负荷变化或系统运行状态发生变化时，频率可能出现一定程度的波动。因此，在电能质量测试过程中，对实际频率进行记录，可以为判断供电系统运行状态提供基础数据。LDZL-V电能质量分析仪的频率测量范围为42.5Hz～69Hz，可适用于50Hz、60Hz电力系统的现场测量。

谐波是实际电能质量检测中经常关注的项目。理想交流电压和电流应当接近正弦波，但整流器、变频器、开关电源等非线性负荷工作时，会产生不同次数的谐波分量。当谐波含量较高时，可能导致设备发热、振动、噪声增加，并对电力系统中的其他设备造成影响。因此，电能质量测试通常需要检测各次电压谐波和电流谐波，同时关注总谐波畸变率THD。

LDZL-V电能质量分析仪可测量2～64次电压谐波和电流谐波，并能够显示各次谐波的有效值及相对于基波的百分比含量。通过谐波测试和频谱分析功能，可以更加直观地查看不同次数谐波的分布情况，从而为进一步分析谐波来源和影响提供数据依据。

除了整数次谐波，间谐波也是电能质量分析中需要关注的内容。间谐波频率并不一定是基波频率的整数倍，部分电力电子设备、变频装置等运行过程中可能产生间谐波成分。LDZL-V支持0.5～31.5次电压和电流间谐波测试，可以对相应频段的间谐波含量进行测量。

电压波动与闪变也是常见的电能质量指标。冲击性负荷、快速变化负荷投入或退出时，可能造成供电电压发生连续或快速变化。当这种变化达到一定程度时，可能引起照明设备等出现明显的亮度波动，这类现象通常与闪变有关。因此，在需要分析电压波动问题的现场，除了测量电压有效值，还需要结合电压波动、短时闪变PST和长时闪变PLT进行判断。

根据产品功能，LDZL-V电能质量分析仪能够测试电压波动、短时闪变PST和长时闪变PLT，其中短时闪变测量时间为10分钟，长时闪变测量时间为2小时，可用于不同时间尺度下的电能质量监测。

三相不平衡同样属于重要的电能质量指标。正常三相供电系统中，三相电压和电流应保持相对平衡。当三相负荷分配不均、单相负荷集中或系统运行条件发生变化时，可能产生电压不平衡和电流不平衡。分析正序、负序、零序分量以及不平衡度，可以进一步了解三相系统的运行状态。

LDZL-V电能质量分析仪能够测量正序电压、负序电压、零序电压以及电压不平衡度，同时可以测量正序电流、负序电流、零序电流和电流不平衡度。对于需要判断三相负荷分布、分析异常运行状态的现场测试，这些数据具有较强的参考价值。

暂态变化也是电能质量测试中不能忽略的一部分。电网运行过程中可能出现电压骤升、骤降等事件，如果只进行普通的稳态参数测量，事件发生瞬间的变化过程可能难以完整保留下来。因此，对于电能质量问题排查，还需要关注异常事件发生的时间以及事件前后的波形变化。

LDZL-V电能质量分析仪具有电压骤升、骤降事件记录及录波功能。当检测到相关事件时，可以自动记录事件发生时间以及事件前后各五个周波的实际波形，为后续分析电压异常提供更加完整的依据。同时，仪器具备实时波形显示功能，可以直观看到电压、电流波形是否存在畸变、截顶等情况。

从现场测试角度来看，电能质量指标并不是相互独立的。例如，当现场出现设备异常时，仅发现电压数值变化并不能直接确定原因，还需要进一步查看电流变化、功率因数、谐波含量、三相不平衡度以及波形变化等数据。通过多个指标综合分析，才能更准确地判断问题发生在哪个环节。

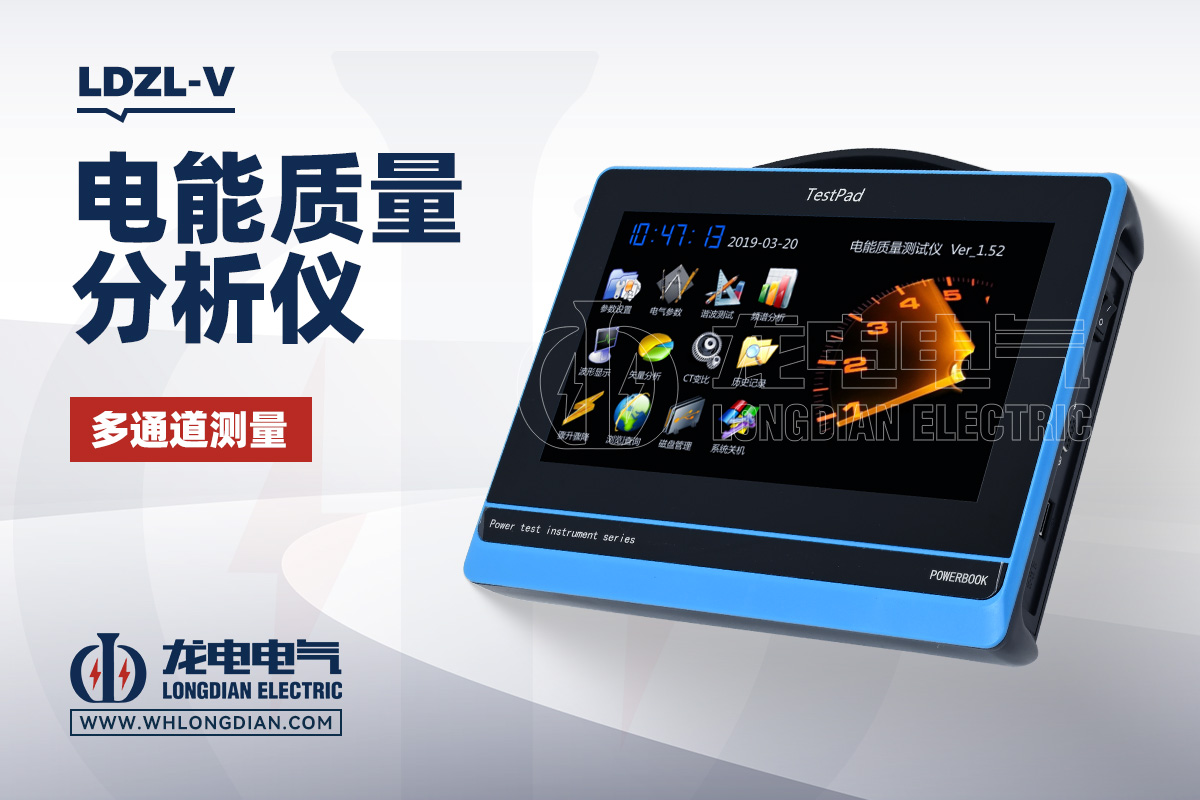

武汉市龙电电气设备有限公司研发生产LDZL-V电能质量分析仪，采用4个电压通道和4个电流通道，可同时进行多通道测量。仪器能够测试电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数、谐波、间谐波、电压波动、闪变、三相不平衡以及暂态变化等项目，满足电能质量现场综合检测的需求。

在实际应用中，电能质量分析仪可以用于变电站、配电系统、工业用电现场以及存在较多非线性负荷的场所。通过连续记录测试数据，还可以观察被测点电能质量和负荷随时间的变化情况。LDZL-V支持数据存储和历史记录查询，并可通过U盘导出数据，便于后续整理和分析。

因此，常见的电能质量指标并不只是电压和电流两个参数，而是涵盖稳态参数、波形参数、谐波参数、闪变参数、不平衡参数和暂态事件等多个方面。选择电能质量分析仪时，应结合实际测试对象和需要分析的问题确定测试项目。对于需要进行多参数综合检测的现场，具备谐波、间谐波、闪变、不平衡、波形及暂态事件分析功能的电能质量分析仪，可以为电网运行状态判断和异常问题排查提供更加完整的数据支持。
