继电保护测试仪在新能源电站如何应用？常见保护试验项目详解

新能源电站为什么需要使用继电保护测试仪？随着风电、光伏等新能源电站规模不断扩大，站内一次设备、升压变压器、集电线路以及并网相关保护装置的种类也越来越多。保护装置在安装调试、投运前检查、检修和定期试验过程中，都需要通过外部测试设备模拟不同的电压、电流及故障状态，验证保护动作是否符合预期。因此，继电保护测试仪也是新能源电站开展继电保护试验的重要测试设备之一。

与传统火电、水电等电站相比，新能源电站的发电单元数量通常较多，场站内部设备分布也比较分散。不同保护装置对应的测试项目存在差异，现场试验不仅要检查过流、零序、低电压等基本保护，还可能涉及差动、距离、同期、重合闸以及并网相关保护功能。因此，新能源电站选择继电保护测试仪时，需要关注多通道电压、电流输出能力，以及对相位、频率和复杂状态的控制能力。

在光伏电站中，升压站是继电保护测试的重要区域。光伏场区产生的电能经逆变设备汇集后，通过升压变压器及相关线路送至高压侧，因此升压变压器保护、母线保护、线路保护等都需要进行相应测试。继电保护测试仪可以根据保护整定值输出相应电压、电流，模拟正常状态和故障状态，并通过开关量输入检测保护动作信号。

风电场的测试需求与光伏电站有相似之处，同样会涉及升压变压器、母线以及送出线路等保护。对于部分需要判断电压、电流相位关系的保护项目，继电保护测试仪需要能够准确设置各相幅值和相位。LDJB系列测试系统的交流试验可以独立设置各相电压、电流的幅值、相位和频率，并可根据测试需要进行多相组合输出。

新能源电站中较常见的一个应用是过流保护测试。测试人员可以按照保护整定值设置初始电流，再通过逐步增加或减少测试量，寻找保护的动作值和返回值；也可以直接施加满足动作条件的故障电流，测试保护动作时间。继电保护测试仪在这一过程中主要承担故障电流模拟和动作信号采集任务，从而验证保护装置的基本动作特性。

对于零序保护，需要根据现场保护回路的接线方式将测试仪输出接入相应输入端，并模拟零序电流条件。相关测试还需要注意保护定值中采用的是零序电流还是三倍零序电流，测试参数设置不能简单照搬普通相电流测试方式。LDJB系列测试系统包含零序保护相关测试方法，并支持相应的交流量输出。

升压变压器差动保护是新能源电站中比较重要的试验项目之一。变压器两侧电流需要按照实际接线、变比和相位关系进行模拟，测试人员通过改变相关电流量，可以检查差动保护的动作边界以及比例制动特性。对于此类多通道测试，多相同步输出能力非常重要。LDJB系列设备标准配置6相电流和6相电压输出，可根据需要组合不同的电压、电流输出方式，并支持三相差动保护测试。

新能源电站的线路保护同样需要通过继电保护测试仪进行校验。送出线路可能涉及过流、距离、零序等保护功能，试验时需要模拟不同故障类型，并按照定值设置故障电压、电流和相关阻抗参数。LDJB系列测试系统具有距离和零序保护相关测试功能，可以根据故障条件计算并输出相应电压、电流及角度，用于相关保护项目的测试。

对于涉及方向元件的保护，测试人员还需要重点关注电压与电流之间的相位关系。新能源电站保护测试中，如果测试仪相位设置错误，即使电流和电压幅值看起来正确，也可能导致保护动作判断出现偏差。LDJB系列交流试验可以直接设置各相幅值和相位，并通过矢量图观察各交流量之间的关系，可用于方向保护、距离保护等对相位关系有要求的测试项目。

同期及重合闸相关试验也是新能源电站可能涉及的测试内容。对于需要检同期的设备，需要模拟两侧电压之间不同的幅值、相位和状态关系；对于重合闸试验，则需要按照故障发生、保护动作、断路器分闸以及重新合闸等过程进行状态切换。LDJB系列测试系统具有同期试验以及整组试验相关功能，并可以设置相应的检同期电压和故障状态。

在一些复杂试验中，单纯保持一个固定故障量并不能完整模拟现场运行过程。这时可以使用状态系列或整组试验功能，根据试验要求建立正常状态、故障状态和故障后的不同状态，再按照一定时序进行切换。LDJB系列状态系列Ⅰ可输出4相电压和3相电流，状态系列Ⅱ可输出6路电压和6路电流，并支持建立多个状态，用于模拟复杂的电网状态变化。

除了基本保护动作测试，新能源电站还可能需要进行序分量和谐波相关试验。对于负序保护、零序保护以及部分差动保护，需要构造特定的电压、电流分量。LDJB系列测试系统支持直接设置序分量，并由软件计算对应的三相电压和电流输出值，可以用于序分量保护测试。

继电保护测试仪在新能源电站中的另一个重要用途，是测试保护动作时间。保护装置收到模拟故障量后，其跳闸信号可以接入测试仪开关量输入，由测试仪记录动作时刻并完成时间测量。LDJB系列设备配置8路开关量输入和4对开关量输出，时间测量范围为0.1ms～9999s，时间测量精度小于0.1ms，可用于相应的保护动作及时间特性测试。

新能源电站在开展继电保护试验时，还需要特别重视测试接线。由于不同保护装置的输入端子、参考电压以及接线方式存在差异，测试人员需要先明确本次试验的保护类型和测试量，再确定测试仪的电压、电流以及开关量接线方式。对于多相保护测试，尤其需要确认A、B、C各相之间的对应关系，避免由于相序、极性或端子接错影响测试结果。

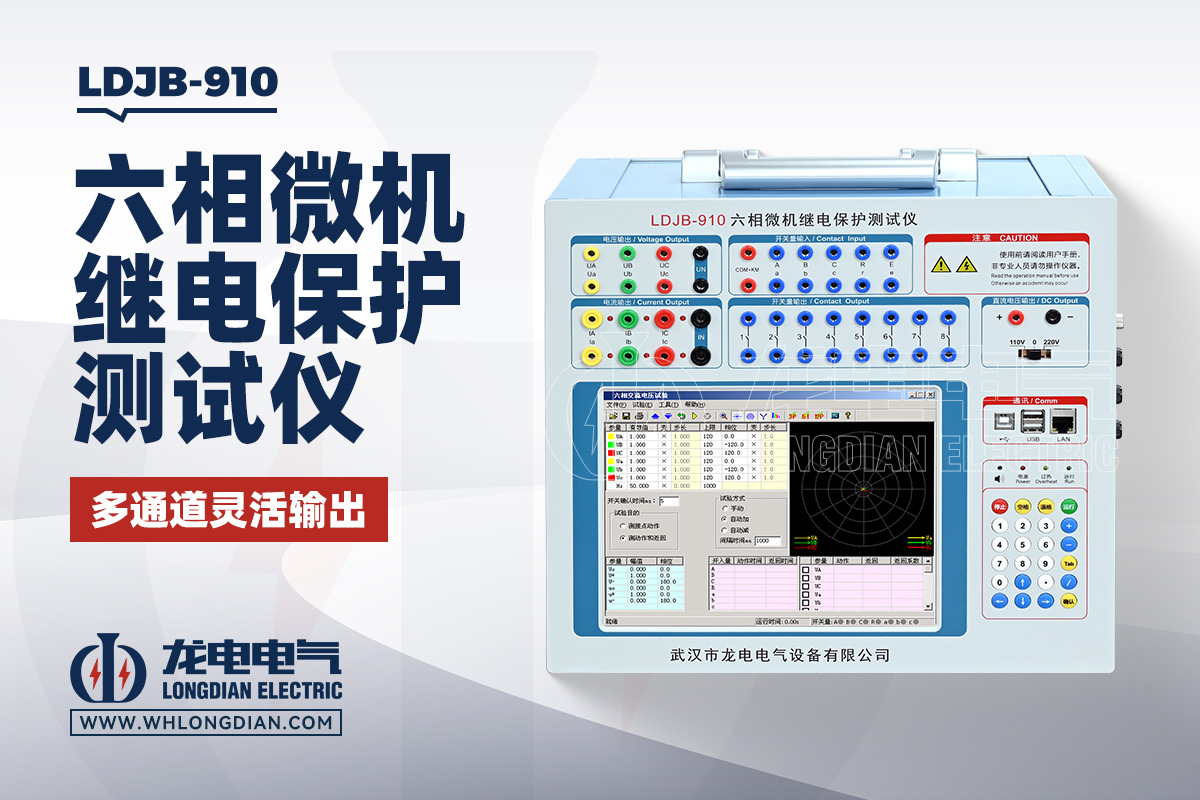

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，产品采用数字信号处理器进行输出控制，并通过高精度D/A转换和功率放大完成测试电压、电流输出。设备标准配置6相电压和6相电流通道，可根据试验需求组合输出，并具备交流试验、直流试验、状态系列、同期、线路保护、差动保护等测试功能。 对于新能源电站中涉及多类型保护装置的测试工作，这种多通道组合方式可以覆盖较多常见试验需求。

从实际应用来看，继电保护测试仪在新能源电站并不是只用于某一个保护项目，而是可以根据设备类型和保护功能承担多种测试任务。升压变压器重点关注差动和后备保护，集电及送出线路重点关注过流、距离、零序等保护，母线区域则需要开展差动相关测试，而同期、重合闸以及复杂状态模拟则更多依赖整组和状态系列功能。

选择新能源电站使用的继电保护测试仪时，除了看输出精度，还应关注电压、电流通道数量、输出范围、相位控制能力、频率调节范围、开关量数量以及整组试验能力。对于涉及多套保护装置和多种测试项目的场站，多通道输出和状态模拟能力尤其值得关注，这些功能能够减少不同试验项目之间频繁更换测试方式的情况。

总体而言，继电保护测试仪在新能源电站中的主要作用，是通过可控的电压、电流和状态量模拟电力系统正常运行与故障条件，并采集保护装置的动作信号，从而验证保护整定值、动作时间以及相关保护逻辑。随着新能源电站保护配置越来越复杂，对继电保护测试仪的多通道输出、相位控制和复杂状态模拟能力也提出了更高要求。

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，可用于新能源电站中常见的继电保护测试场景，为升压变压器、线路、母线及相关保护装置的调试和检验提供电压、电流及开关量测试条件。实际试验时，应结合现场保护配置、整定值和接线方式制定具体试验方案，并由具备相应电气试验能力的人员进行操作。
