继电保护测试仪在建筑电气调试中的应用：常见试验项目与使用要点

建筑电气工程为什么需要使用继电保护测试仪？在大型住宅、商业综合体、医院、数据中心以及工业建筑的供配电系统中，低压和中压配电柜通常配置过流、过电压、低电压、零序等保护功能，部分系统还涉及备用电源自动投入和重合闸等功能。设备安装完成后，需要通过继电保护测试仪模拟不同的运行和故障条件，对保护装置的动作值、动作时间以及相关逻辑进行检查。

建筑电气调试中的继电保护测试，与发电厂、变电站中的大型保护试验存在一定区别，但基本测试思路是一致的，即通过测试仪向被测保护装置提供规定的电压、电流等测试量，再采集保护装置的动作接点。对于建筑配电系统而言，继电保护测试仪主要用于验证保护装置在规定条件下能否按照设定值动作，为工程竣工调试和后续运行维护提供测试依据。

在配电柜调试阶段，过流保护通常是较常见的测试项目之一。测试人员可以根据保护整定值设置相应的电流，从较低值逐步增加到保护动作点，记录实际动作电流；对于需要测试动作时间的项目，则可以向保护装置施加满足启动条件的故障电流，同时利用测试仪采集保护动作接点，测量保护从输入故障量到出口动作之间的时间。

除了过流保护，建筑配电系统还可能配置过电压和低电压保护。继电保护测试仪可以通过电压输出模拟正常电压、过电压或者低电压状态，观察保护装置在相应条件下是否动作。对于三相保护装置，测试时还需要根据保护的实际输入方式设置三相电压的幅值和相位，避免因为相电压、线电压概念混淆导致测试条件不正确。

LDJB系列继电保护测试仪支持多相电压、电流输出，交流相电压输出范围为0～120V，线电压输出范围为0～240V，并可设置各相电压、电流的幅值、相位和频率。 对建筑电气调试而言，这类可调电压输出可以用于常见电压保护和相关交流量测试。

零序保护也是部分建筑供配电系统中的测试项目。进行零序保护试验时，需要根据实际保护接线方式将测试仪的相应电流通道接入保护装置的零序电流输入端，再按照整定值改变测试电流，检查保护的动作情况。LDJB系列测试系统包含零序保护相关测试方式，可以使用相应电流输出进行零序保护测试。

对于带有方向元件的保护装置，还需要考虑电压与电流之间的相位关系。建筑配电系统中，如果保护功能涉及方向判断，单纯检查电流幅值并不能完成完整试验，还需要按照保护的接线形式设置对应的电压、电流相角。LDJB系列测试仪能够独立设置各交流量的相位，并通过矢量图观察当前输出关系，可用于涉及相位判断的保护测试。

在建筑电气调试中，开关量测试同样比较重要。保护装置动作后通常会产生跳闸、告警等接点信号，测试人员需要确认这些信号是否能够正确输出，并测量相应动作时间。LDJB系列测试仪配置8路开关量输入和4对开关量输出，其中开关量输入可以用于采集保护动作接点，时间测量范围为0.1ms～9999s，可用于相关动作时间测试。

对于带有自动重合闸功能的配电系统，继电保护测试仪还可以用于模拟一次故障、保护动作、开关分闸和后续重合闸等过程。相关测试需要使保护装置在故障条件下可靠动作，再由测试系统根据预先设置的状态进行切换。LDJB系列测试系统包含重合闸相关试验，可在模拟故障后根据保护动作信号切换到正常状态，以检查重合闸动作过程。

建筑电气工程中的备用电源自动投入也是需要关注的调试项目。对于重要建筑，部分供配电系统会设置备用电源切换功能，调试时需要模拟工作电源异常以及备用电源投入过程。这类项目不是简单测量一个动作电流，而是需要多个电气状态按照一定顺序发生变化。LDJB系列的状态系列功能能够建立多个不同状态，并按照设定条件模拟复杂的电网状态变化，可用于相关自动装置的测试。

在实际建筑电气调试过程中，还需要结合配电柜保护装置的具体类型确定测试方法。对于常规电流、电压保护，可以通过交流试验改变电压或电流变量；对于复杂的自动装置，则需要通过状态系列或者整组试验模拟不同运行状态。LDJB系列测试系统包含交流试验、直流试验、状态系列、谐波叠加、频率、同期、整组试验等多种测试模块，可根据不同保护项目进行选择。

建筑电气调试中还需要特别注意保护定值与现场实际参数的一致性。测试人员在开始试验前，应先确认保护装置当前投入的保护功能、整定值以及测试端子的定义，再设置继电保护测试仪输出参数。如果保护装置的低电压、负序电压或其他测试量采用不同输入端子，也需要根据实际接线分别进行测试。相关测试案例中，对不同电压输入端的保护功能就需要分别进行接线和校验。

对于一些建筑配电柜中的微机保护装置，测试人员还可以利用测试仪的自动变化功能寻找保护动作点。例如设置电流为变量，并指定一定的变化步长，测试仪按照设定方式逐步改变输出，当保护动作后自动记录动作值。LDJB系列交流试验支持手动、半自动和全自动三种测试方式，可以用于动作值、返回值以及动作时间等测试。

在建筑电气调试现场，测试接线的正确性同样非常重要。电流回路和电压回路需要按照被测保护装置的端子定义连接，开关量输入则应接至正确的保护动作接点。对于有源开关量，还应确认公共端与电位方向符合要求。测试仪开入部分与电压、电流输出部分采用隔离设计，可以用于采集保护动作信号，但现场接线仍需要严格按照实际回路进行检查。

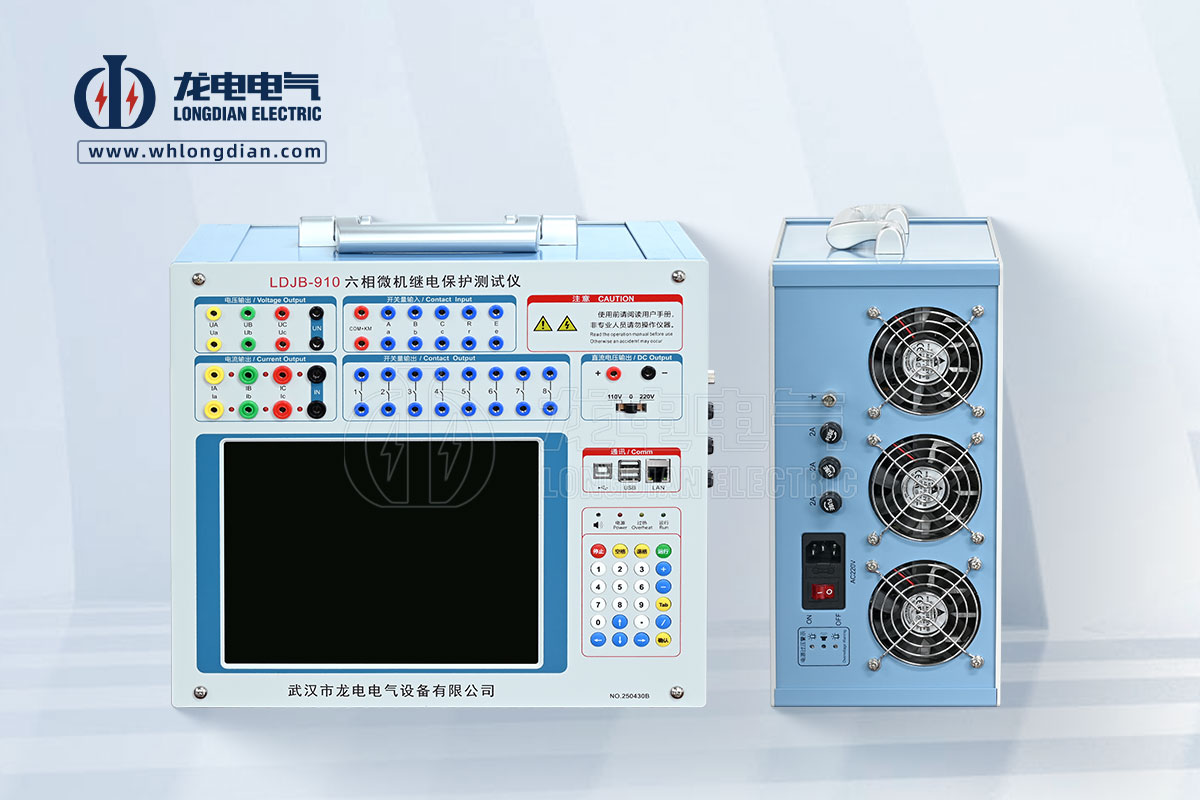

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，设备采用数字信号处理器作为输出控制核心，并通过D/A转换及功率放大实现电压、电流测试量输出。设备标准配置6相电压和6相电流通道，可根据不同试验需要进行组合，同时具备开关量输入输出和时间测量功能。 对建筑配电系统中的保护装置调试而言，可以根据具体项目选择对应的测试模块和输出方式。

从建筑电气工程实际应用来看，继电保护测试仪可以覆盖配电柜保护调试中的多项基础工作，包括过流保护动作值测试、过电压及低电压保护测试、零序保护测试、方向保护相位测试、保护动作时间测试以及重合闸和备用电源自动投入相关试验。具体测试项目应根据建筑供配电系统设计、保护配置和现场设备情况确定，并不是所有建筑项目都需要完成全部测试项目。

选择建筑电气调试使用的继电保护测试仪时，可以重点关注电压和电流输出范围、通道数量、相位调节能力、开关量接口数量、时间测量精度以及状态模拟功能。对于普通配电保护调试，基本的电压、电流和开关量测试能力通常是重点；对于大型商业建筑、数据中心或复杂供配电系统，则还应关注多通道同步输出以及整组状态模拟等能力。

继电保护测试仪在建筑电气调试中的价值，主要体现在能够把现场保护装置需要响应的电气条件进行人工模拟，从而验证保护装置的动作特性。与直接通过一次系统施加实际故障相比，使用测试仪可以在相对可控的试验条件下完成保护动作值和动作时间等项目检查，也便于重复测试和记录结果。

需要注意的是，继电保护测试仪属于电力试验设备，现场操作时应由具备相应电气试验能力的人员进行。特别是涉及电流、电压输出以及配电柜二次回路测试时，必须在确认接线和安全措施后进行操作。测试结束后，应先停止测试输出，再进行拆线和设备停机，避免在输出状态下直接进行接线调整。

总体来看，继电保护测试仪在建筑电气调试中的主要作用，是为配电系统保护装置提供可控的测试电压、电流和状态信号，并采集保护动作结果。对于建筑配电柜、重要负荷供电系统以及具备备用电源和自动保护功能的电气工程，合理使用继电保护测试仪，可以覆盖多种常见保护调试项目，为工程投运前的电气调试工作提供测试条件。
